Открытый узел

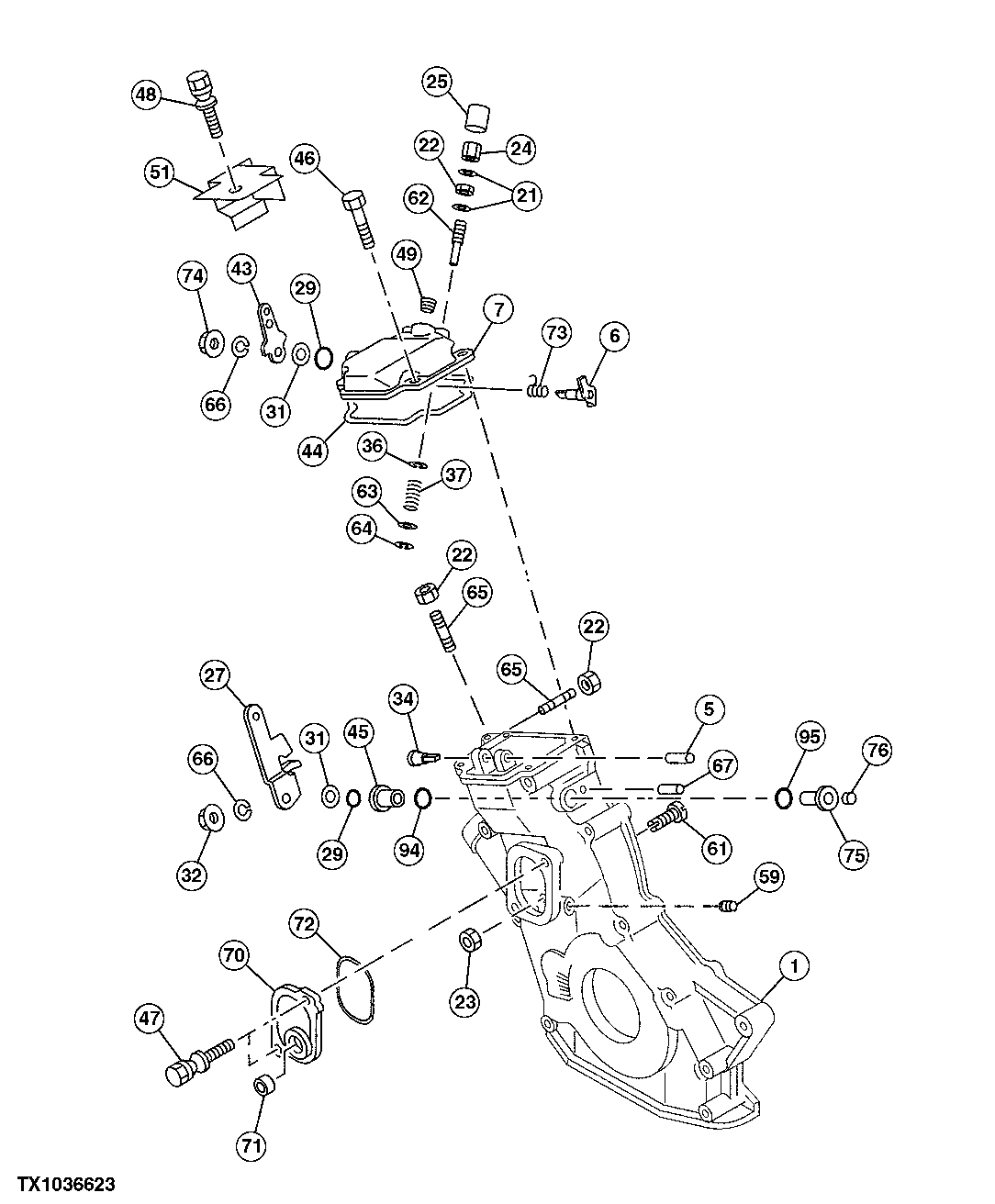

Timing Gear Case Components

Timing Gear Case Components

Timing Gear Case Components

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Timing Gear Case Components

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	8973034112	1	Gear Case	SUB FOR 8973034111
5	9081508500	1	Shaft	-
6	8970164460	1	Shaft	-
7	8971617641	1	Cover	-
21	5095031321	2	Packing	-
22	0911115060	3	Nut	M6
23	0911105060	1	Nut	M6
24	5094000480	1	Nut	-
25	5156690021	1	Cap	-
27	8970493281	1	Lever	-
29	9099206360	2	Gasket	NLA, SUB FOR 1096230550
31	5095031350	2	Thrust Washer	M8
32	14M7273	1	Nut	M8, M8, SUB FOR 0911105080 OR 9091105080
34	5157292392	1	Bracket	-
36	9091607040	1	Washer	-
37	8971712430	1	Spring	SUB FOR 8971712431
43	8973034540	1	Lever	-
44	8970646881	1	Gasket	-
45	8972628830	1	Bushing	-
46	0280506200	3	Bolt	M6 X 20
47	8971322912	2	Bolt	M6 X 16
48	8971322922	1	Bolt	M6 X 22
49	1096050190	1	Pipe Plug	1/4 in.
51	8973580001	1	Cover	SUB FOR 8973580000
59	8973695521	1	Plug	-
61	8970395842	1	Set Screw	-
62	8970164410	1	Set Screw	-
63	0916105040	1	Washer	SUB FOR 9091605040
64	0918055030	1	Snap Ring	-
65	5091200151	1	Set Screw	28 mm
65	8943176381	1	Set Screw	38 mm
66	0915108080	2	Washer	-
67	9081504360	1	Pin	-
70	8973074671	1	Cover	-
71	5111290060	1	Seal	-
72	8972268421	1	Gasket	-
73	8970395461	1	Spring	-
74	14M7273	1	Nut	M8, M8, SUB FOR 0911105080 OR 9091105080
75	8972628170	1	Bushing	-
76	8944546150	1	Plug	-
94	9095651140	1	Gasket	-
95	9095651160	1	Gasket	-
