Открытый узел

Seat Stand (Mechanical)

Seat Stand (Mechanical)

Seat Stand (Mechanical)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

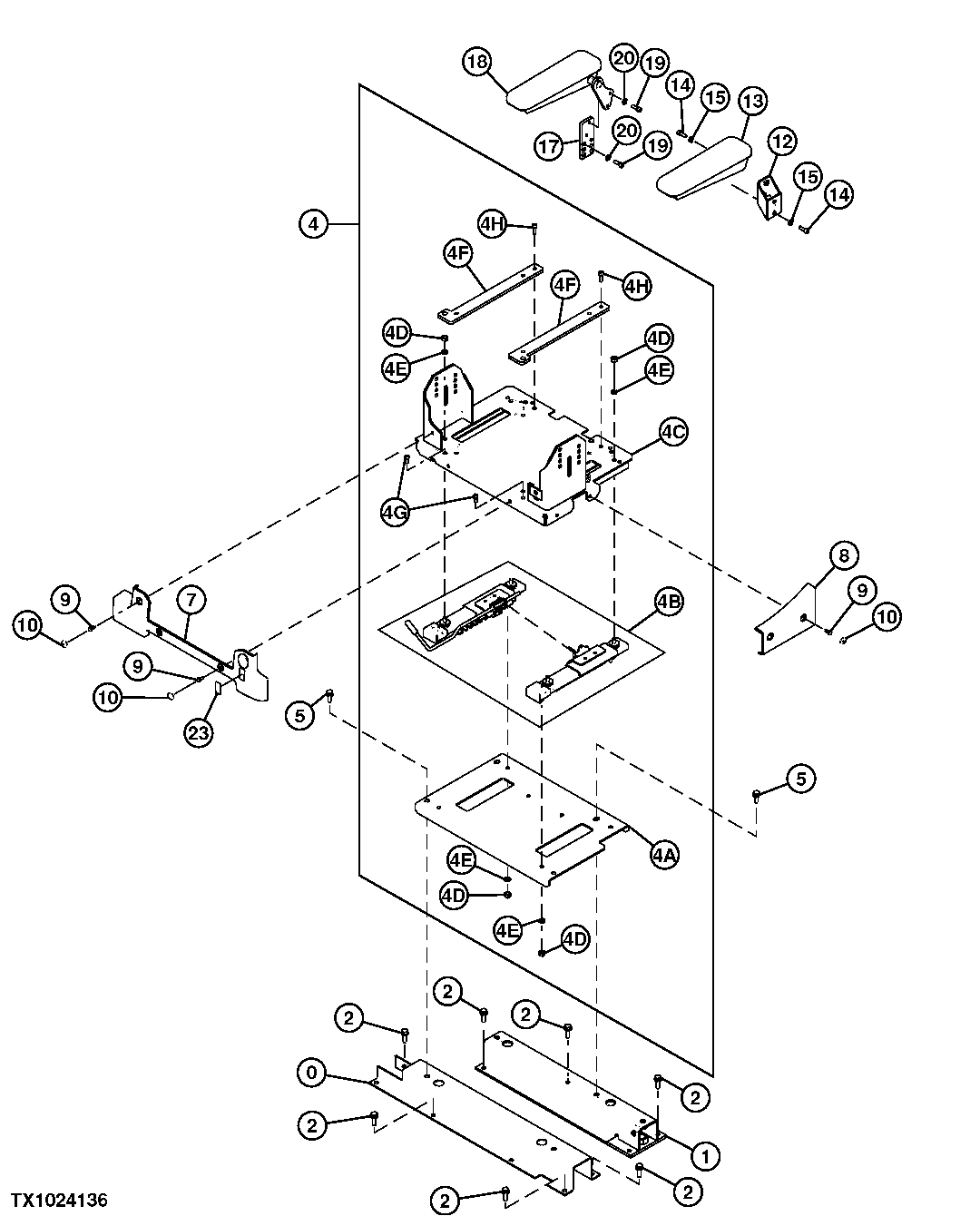

Seat Stand (Mechanical)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	8098869	1	Support	See Separate Page for Air Suspension Seat, SUB FOR TH6020171
1	8098870	1	Support	-
2	-	11	Part 3	J271035 NLA
2	19M7550	11	Cap Screw	M10 X 35, SUB FOR J901035
2	24M7346	11	Washer	11 X 20 X 2 mm, SUB FOR J222010
4	-	1	Part 6	Furnish Components, SUB FOR 9258980, ALSO ORDER FYA40006457 FYA60019361 AND FYA40006456, FYA60007126 NLA
4	FYA60019361	1	Frame	-
4	FYA40006456	1	Stand	-
4	FYA40006457	1	Stand	-
5	19M7662	4	Cap Screw	M10 X 30, SUB FOR J901030
5	24M7346	4	Washer	11 X 20 X 2 mm, SUB FOR J222010
5	-	4	Part 18	J271030 NLA
7	4644044	1	Cover	-
8	4644052	1	Cover	-
9	-	5	Part 23	J460620 NLA
9	21M7267	5	Screw	M6 X 20
9	24M7293	5	Washer	6.500 X 13 X 1.600 mm
9	12M7006	5	Lock Washer	6 mm
10	4644220	5	Cap	-
12	7050007	1	Bracket	-
13	4644169R	1	Armrest	-
14	19M7657	4	Screw	M8 X 25, SUB FOR J780825
15	J222008	4	Washer	-
17	4648791	1	Bracket	-
18	4644172R	1	Armrest	-
19	19M7657	4	Screw	M8 X 25
20	J222008	4	Washer	-
23	FYA40006459	1	Plate	SUB FOR 8101964
4A	FYA40006459	1	Plate	SUB FOR 8101964
4B	4631364	1	Seat Slide Track Kit	SUB FOR TH4405128
4C	6024037	1	Base	-
4D	14M7444	8	Nut	M10, SUB FOR J952010
4E	24M7346	8	Washer	11 X 20 X 2 mm, SUB FOR 24M7346
4F	-	2	Part 12	Not Required This Application
4G	19M7647	2	Screw	M8 X 16, SUB FOR M340816 OR AT217709
4H	19M8439	2	Screw	M8 X 25, SUB FOR M340825 OR TH105051
