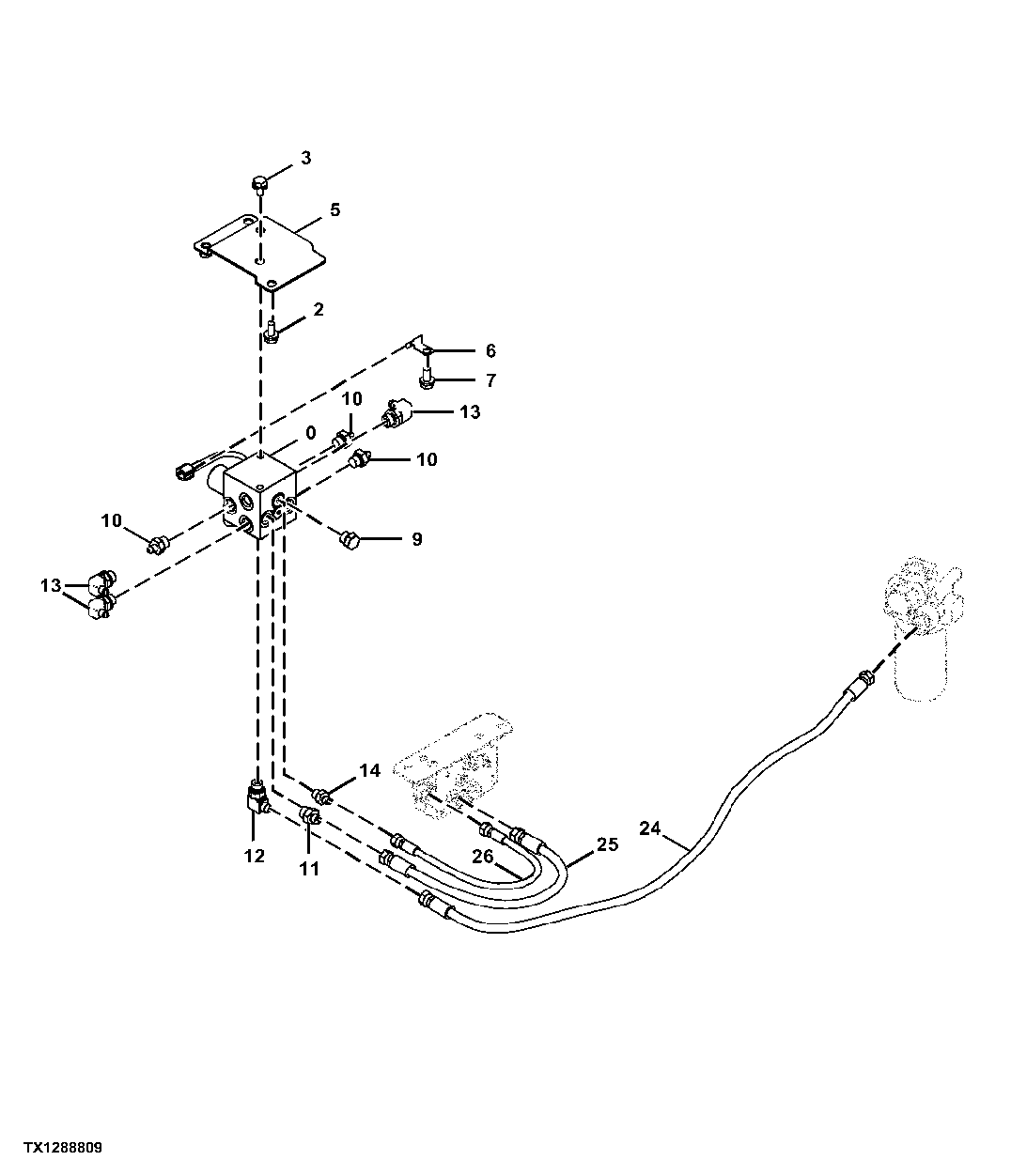

Pilot Shutoff Valve Lines To Flow Regulator and Oil Filter

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4609630	1	Valve	-
2	-	2	Part 2	J271025 NLA
2	19M7402	2	Cap Screw	M10 X 25, SUB FOR J901025
2	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
3	-	2	Part 5	J271020 NLA
3	19M7938	2	Cap Screw	M10 X 20, SUB FOR J901020
3	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
5	9769278	1	Bracket	-
6	4602634	1	Bracket	SUB FOR 4257159
7	-	1	Part 10	J271025 NLA
7	19M7402	1	Cap Screw	M10 X 25, SUB FOR J901025
7	24M7346	1	Washer	11 X 20 X 2 mm, SUB FOR J222010
9	4297380	1	O-Ring	SUB FOR 4622346, 4509180 AND 4674883
9	A885003	1	Pipe Plug	-
10	A852132	3	Adapter Fitting	-
10	4297380	1	O-Ring	SUB FOR 4622346, 4674883 AND 4509180
11	A852133	1	Adapter Fitting	-
11	4297380	1	O-Ring	SUB FOR 4622346, 4509180 AND 4674883
12	A852333	1	Elbow Fitting	-
12	4674883	1	O-Ring	SUB FOR 4509180
13	A852332	3	Elbow Fitting	-
13	4297380	1	O-Ring	SUB FOR 4622346, 4509180 AND 4674883
14	A852122	1	Adapter Fitting	-
14	M800650	1	Packing	SUB FOR 957366
24	4678302	1	Hydraulic Hose	-
25	4678303	1	Hydraulic Hose	-
26	4678304	1	Hydraulic Hose	-

Pilot Shutoff Valve Lines To Flow Regulator and Oil Filter

Нет текстового описания
