Открытый узел

Long Arm (2.12m)

Long Arm (2.12m)

Long Arm (2.12m)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

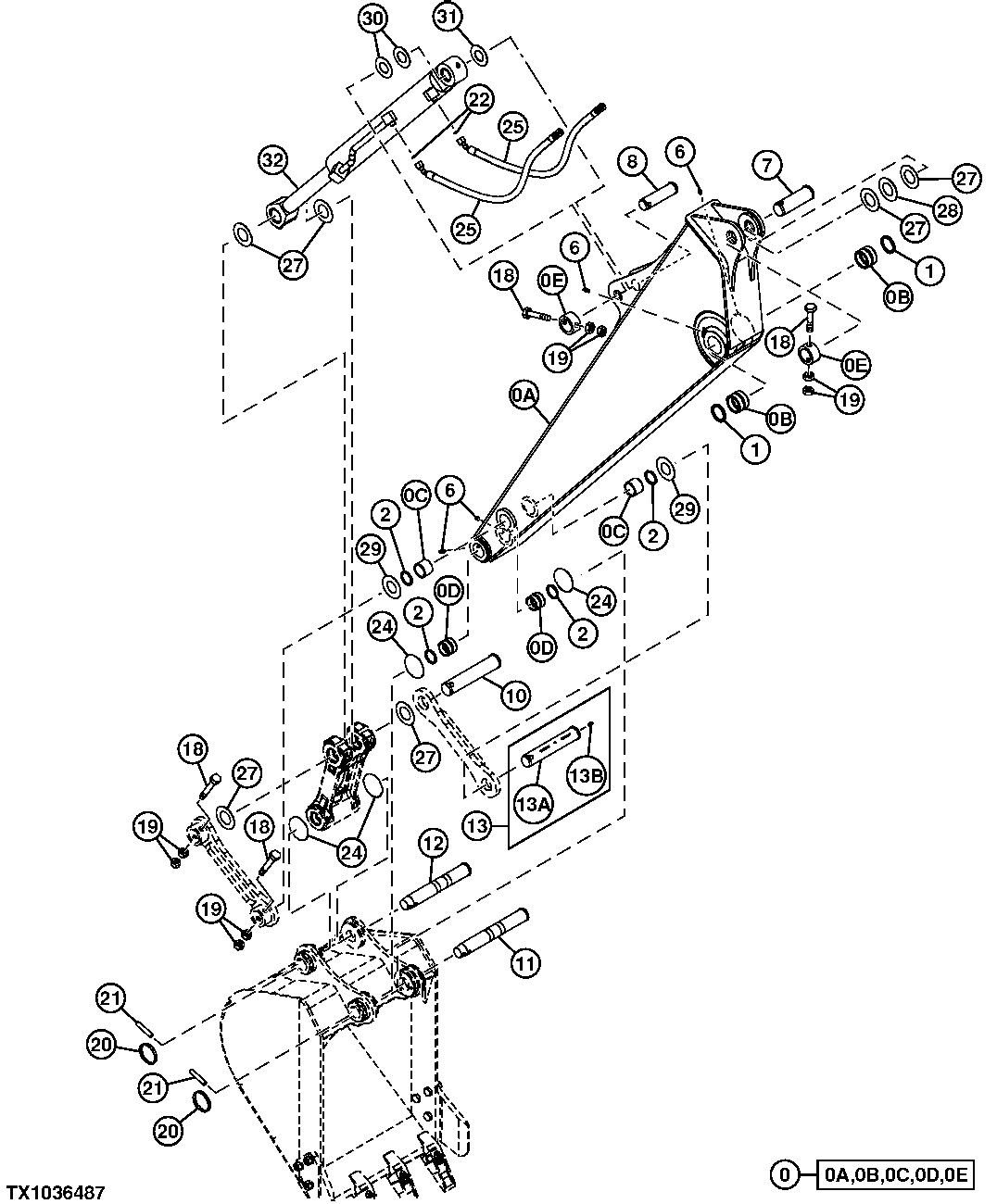

Long Arm (2.12m)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	7052491G	1	Arm	(SUB FOR 7052491)
1	TH105979	2	Seal	(SUB FOR 4094086)
2	4246939	4	Seal	(SUB FOR 4349913)
6	TH100074	4	Lubrication Fitting	(SUB FOR J75481)
7	3076942	1	Pin	-
8	3076944	1	Pin	-
10	3076951	1	Pin	-
11	3090726	1	Pin Fastener	-
12	3090725	1	Pin Fastener	-
13	-	1	Part 15	(9154092 NLA)
18	4435123	4	Pin Fastener	-
19	14M7276	8	Nut	M16, (SUB FOR J950016)
20	4065688	2	Retainer	-
21	4065689	2	Pin Fastener	-
22	T77857	2	O-Ring	(SUB FOR 4138938)
24	4406388	4	O-Ring	-
25	4347352	2	Hydraulic Hose	-
27	4374459	6	Plate	1.0 mm
28	4374437	1	Plate	2.0 mm
29	4374458	2	Plate	1.0 mm
30	4377449	2	Shim	1.0 mm
31	4374453	1	Plate	2.0 mm
32	9197151G	1	Hydraulic Cylinder	Bucket, (SUB FOR 9197151)
0A	-	1	Part 2	(6025404 NLA)
0B	4445477	2	Bushing	-
0C	4356103	2	Bushing	(SUB FOR 4374061)
0D	4445475	2	Bushing	-
0E	4434950	2	Stop	-
13A	3076948	1	Pin	-
13B	TH100074	1	Lubrication Fitting	(SUB FOR J75481)
