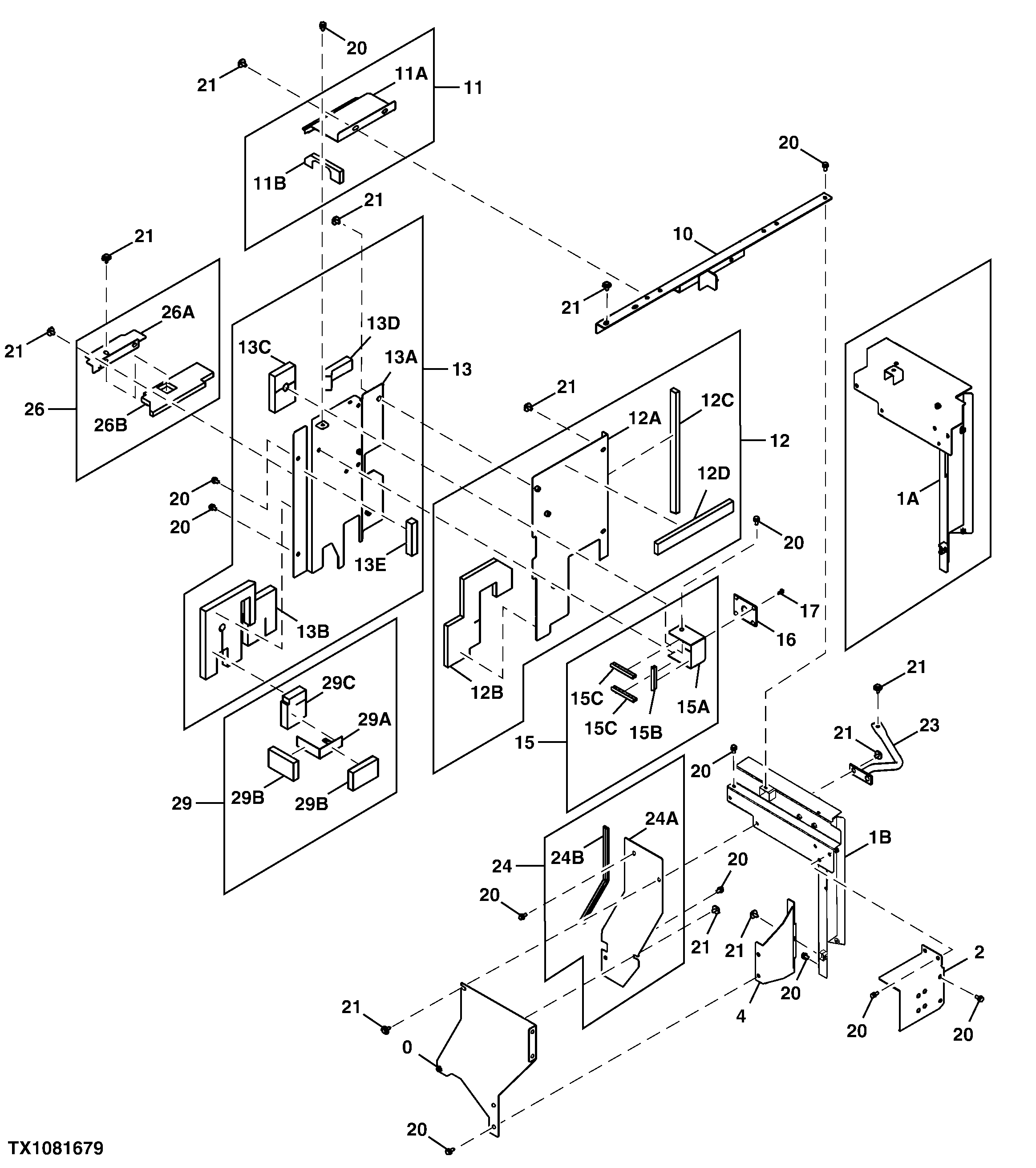

Engine Bulkhead and Hydraulic Pump Covers

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	8109400	1	Cover	-
2	4670041	1	Cover	-
4	8114021	1	Cover	-
10	7054699	1	Support	-
11	9287991	1	Cover	-
12	9287936	1	Cover	-
13	9287983	1	Cover	-
15	9277368	1	Cover	-
16	4670012	1	Plate	-
16	FYD00003877	1	Plate	-
17	4443487	4	Clip	-
20	-	19	Part 28	J271025 NLA
20	24M7346	19	Washer	11 X 20 X 2 mm, SUB FOR J222010
20	19M7402	19	Cap Screw	M10 X 25, SUB FOR J901025
21	-	18	Part 31	J281025 NLA
21	19M7402	18	Cap Screw	M10 X 25, SUB FOR J901025
21	4486055	18	Washer	-
23	8113772	1	Latch	-
24	9293608	1	Cover	-
26	9293945	1	Cover	-
29	9297723	1	Cover	-
1A	7054111	1	Support	-
1B	7058067	1	Support	-
11A	-	1	Part 8	8113131 NLA
11B	4681431	1	Isolator	-
12A	-	1	Part 11	7054505 NLA
12B	4681359	1	Isolator	-
12C	4681362	1	Isolator	-
12D	4681363	1	Isolator	-
13A	-	1	Part 16	7054512 NLA
13B	3111910	1	Isolator	-
13C	4679179	1	Isolator	-
13D	4681402	1	Isolator	-
13E	4669952	1	Isolator	-
15A	-	1	Part 22	8109284 NLA
15B	4334742	1	Seal	-
15C	4670659	2	Seal	-
24A	-	1	Part 36	3110234 NLA
24B	FXV00000810	1	Sealing Trim	CTL 420 mm, SUB FOR 4688177
26A	-	1	Part 39	3114204 NLA
26B	4688616	1	Isolator	-
29A	-	1	Part 42	8116247 NLA
29B	4693784	2	Isolator	-
29C	4693785	1	Isolator	-

Engine Bulkhead and Hydraulic Pump Covers
