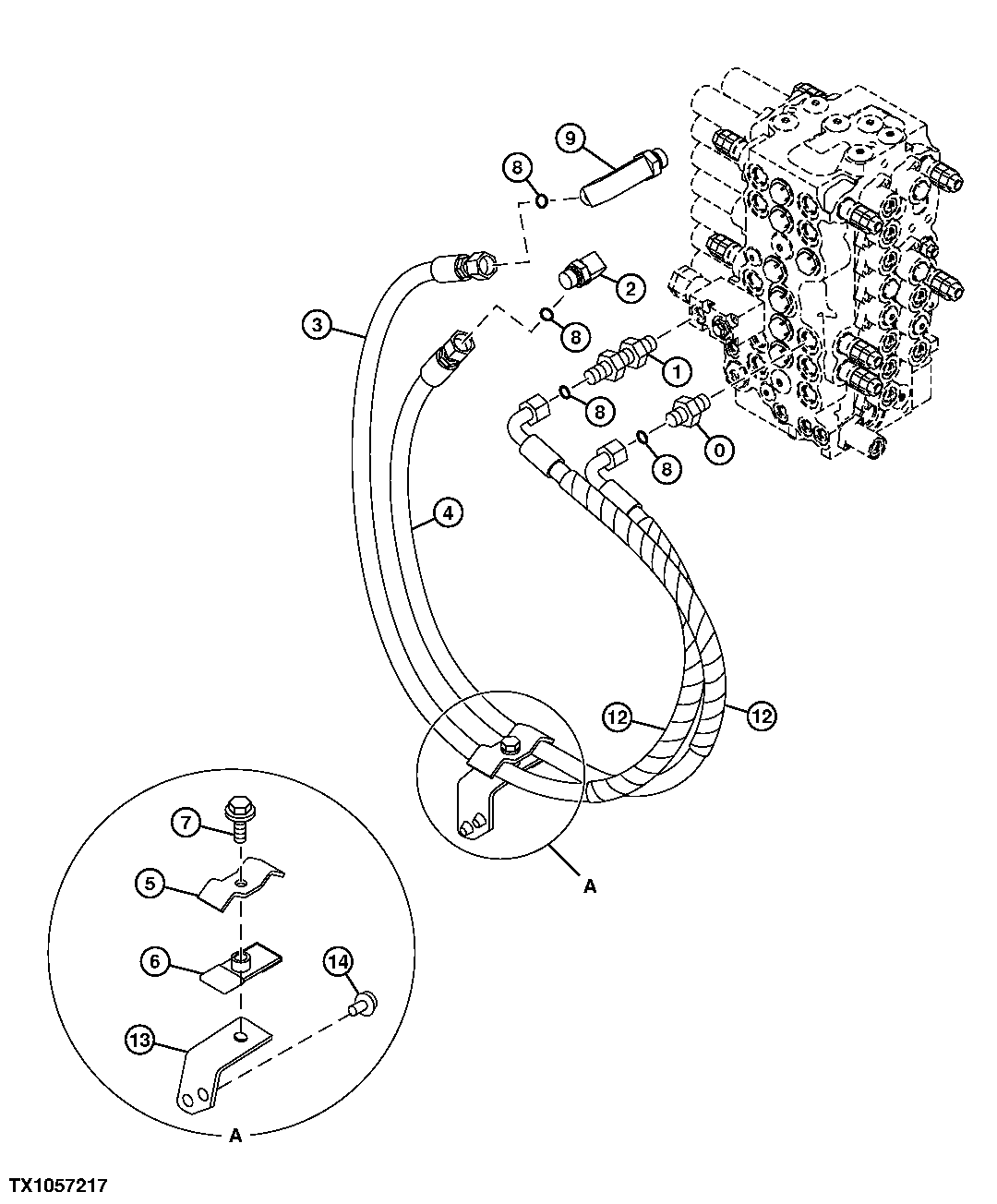

Control Valve Lines To Boom Cylinder

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4506418	1	O-Ring	-
0	A853144	1	Adapter Fitting	-
1	4199247	1	Adapter Fitting	-
1	4506418	1	O-Ring	-
2	A853344	1	Elbow Fitting	-
2	4506418	1	O-Ring	-
3	4669668	1	Hydraulic Hose	-
4	4669667	1	Hydraulic Hose	-
5	4202103	1	Clamp	-
6	9727634	1	Clamp	-
7	-	1	Part 11	(J271245 NLA)
7	24M7345	1	Washer	13.500 X 24 X 2.500 mm, (SUB FOR J222012)
7	19M7496	1	Cap Screw	M12 X 45, (SUB FOR J901245)
8	T77857	4	O-Ring	(SUB FOR 4138938)
9	4205382	1	Elbow Fitting	-
9	4506418	1	O-Ring	-
12	-	2	Part 17	(NA)
13	9770399	1	Bracket	-
14	-	2	Part 19	-
14	19M7872	2	Cap Screw	M12 X 25
14	24M7345	2	Washer	13.500 X 24 X 2.500 mm

Control Valve Lines To Boom Cylinder
