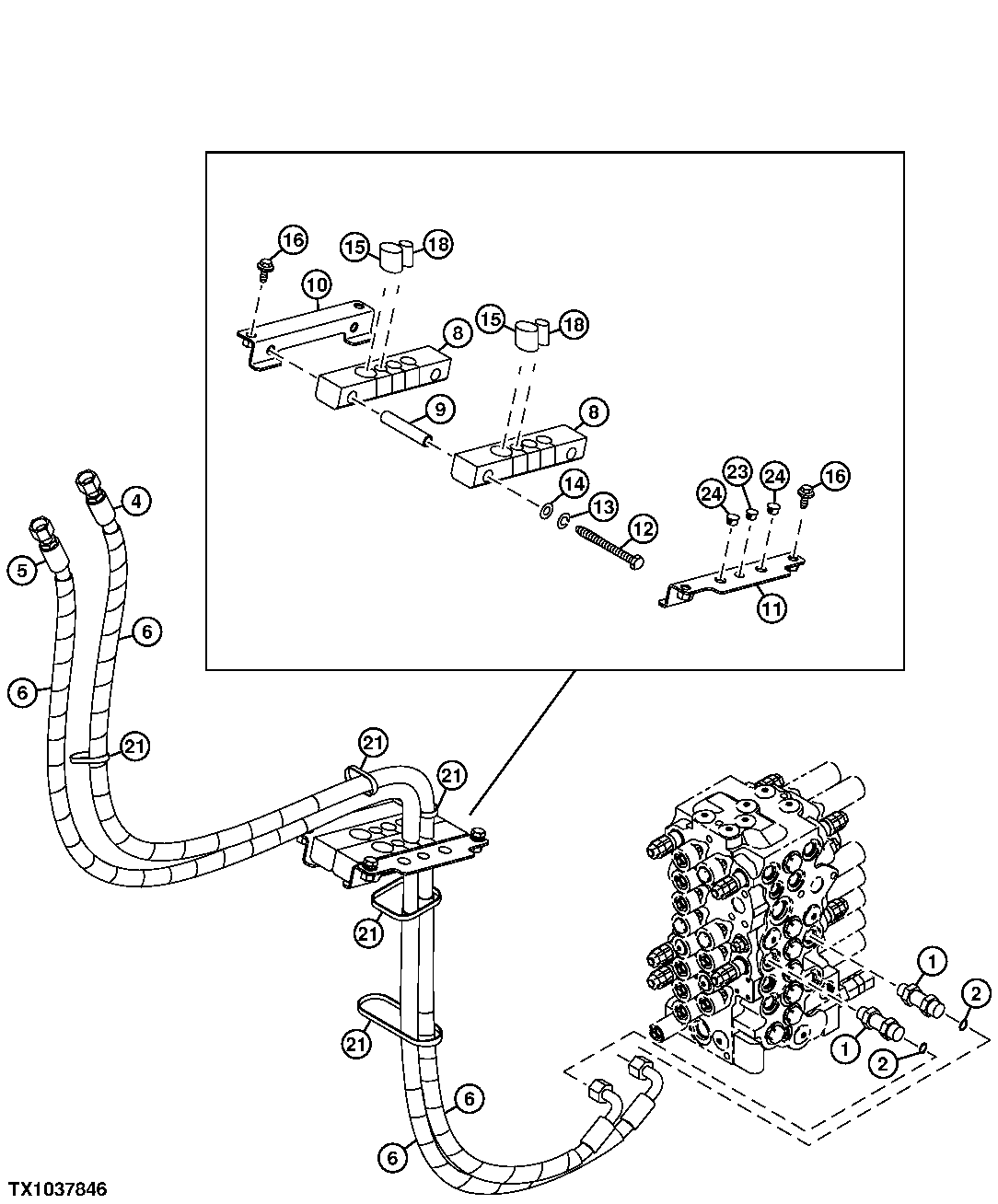

Control Valve Lines To Boom (Arm Cylinder)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4506418	1	O-Ring	-
1	4199247	2	Adapter Fitting	-
2	T77857	2	O-Ring	(SUB FOR 4138938)
4	4470325	1	Hydraulic Hose	-
5	4470327	1	Hydraulic Hose	-
6	-	10	Part 6	(MF XHG-075- CTL) (4327294 NLA)
8	FYD00009039	2	Clamp	SUB FOR 4471278
9	4471279	2	Spacer	-
10	8087660	1	Bracket	-
11	8087661	1	Bracket	-
12	19M8343	2	Cap Screw	M10 X 120, (SUB FOR J901004)
13	12M7066	2	Lock Washer	10 mm, (SUB FOR A590910)
14	24M7028	2	Washer	10.500 X 20 X 2 mm, (SUB FOR A590110)
15	4445835	2	Plug	-
16	-	4	Part 15	(J271025 NLA)
16	19M7402	4	Cap Screw	M10 X 25, (SUB FOR J901025)
16	24M7346	4	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
18	4445836	2	Plug	-
21	H77698	5	Tie Band	(SUB FOR 4323613)
23	4461449	1	Pipe Plug	-
24	4381266	2	Plug	-

Control Valve Lines To Boom (Arm Cylinder)
