Boom High Flow Auxiliary Lines (Kit Built After Oct 2008)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	8088076GR	1	Oil Line	-
2	8116179	1	Pipe	-
3	4174542	4	Drain Plug	-
3	4506424	1	O-Ring	-
5	4252872	2	Hydraulic Hose	-
6	T77858	4	O-Ring	SUB FOR 4187308
9	8116178	1	Pipe	-
13	8088077GR	1	Oil Line	-
15	4190126	4	Clamp	-
16	4141806	4	Clamp	-
17	-	8	Part 11	J271260 NLA
17	19M7363	8	Cap Screw	M12 X 60, SUB FOR J901260
17	24M7345	8	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
21	-	2	Part 14	Rubber, 4285723 NLA; ORDER 4189859
21	4189859	2	Clamp	Steel
22	19M8348	1	Cap Screw	M12 X 65, SUB FOR J901265
22	12H301	1	Lock Washer	1/2", SUB FOR A590912
22	14M7275	1	Nut	M12, SUB FOR J950012
23	-	2	Part 19	J271255 NLA
23	19M7362	2	Cap Screw	M12 X 55, SUB FOR J901255
23	24M7345	2	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
24	4300443	1	Weld Nut	-
25	9771315	4	Screw	SUB FOR 9765301
26	4137298	2	Weld Nut	-
27	9770218	2	Weld Nut	-
90	-	1	Part 26	Whole Goods High Flow Additional Components On Separate Pages, AT350233 NLA

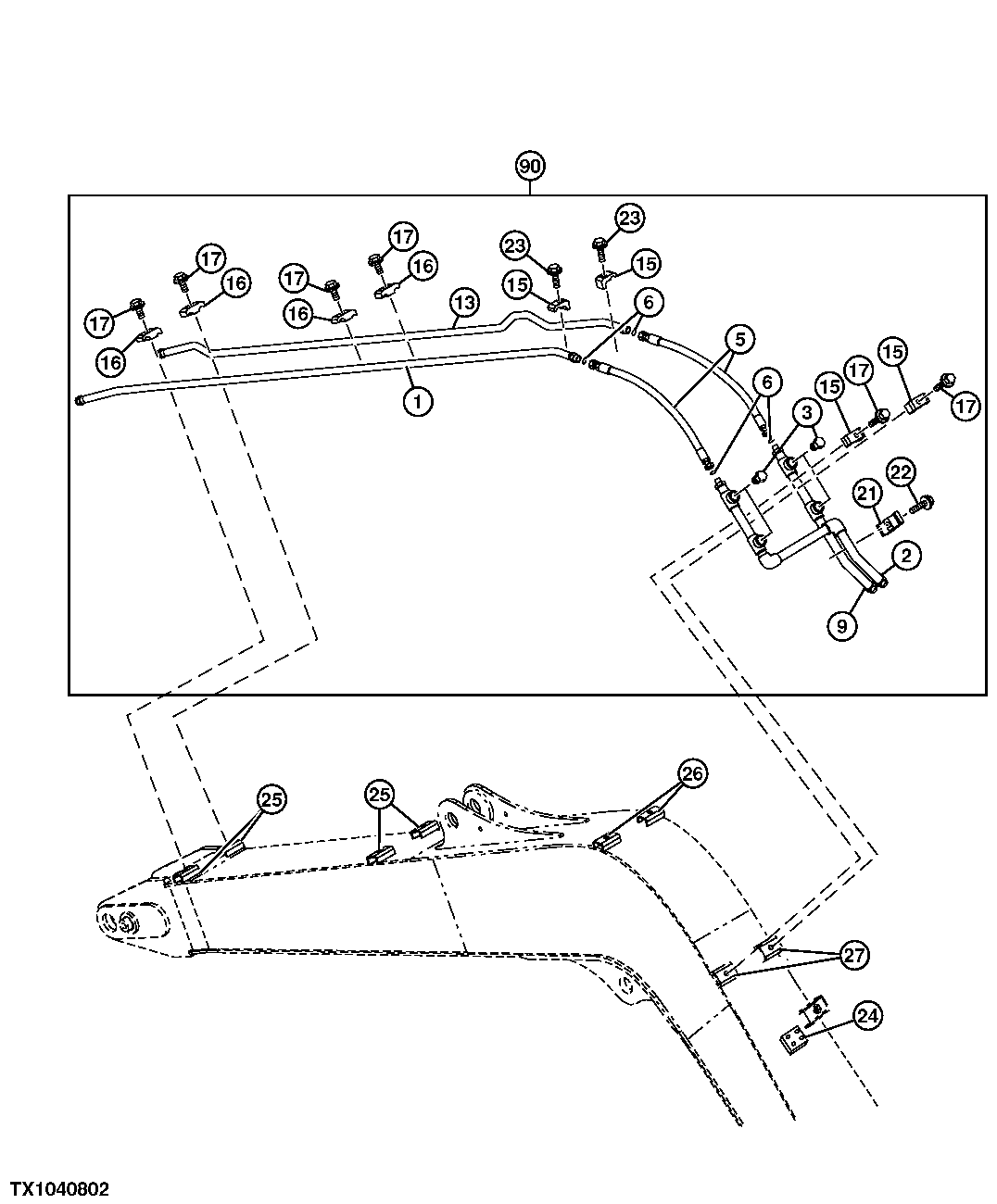

Boom High Flow Auxiliary Lines (Kit Built After Oct 2008)

Нет текстового описания
