Открытый узел

Auxiliary Lines (Hi-Flow)

Auxiliary Lines (Hi-Flow)

Auxiliary Lines (Hi-Flow)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

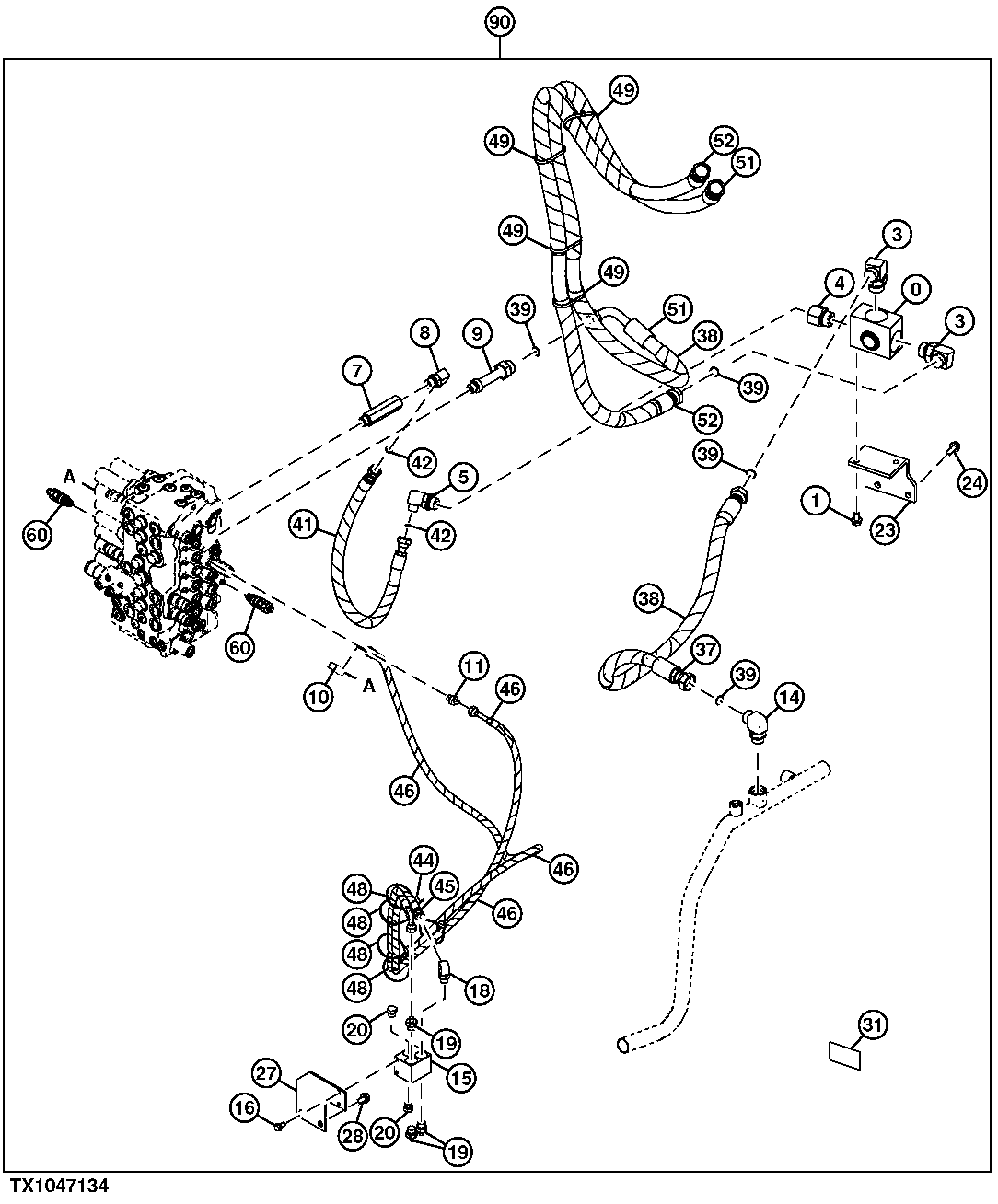

Auxiliary Lines (Hi-Flow)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4261540	1	Flow Control Hyd. Valve	-
1	-	2	Part 2	J271025 NLA
1	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
1	19M7402	2	Cap Screw	M10 X 25, SUB FOR J901025
3	A853386	2	Elbow Fitting	-
3	TH101926	1	O-Ring	SUB FOR 4506429
4	4263448	1	Reducer	-
4	TH101926	1	O-Ring	SUB FOR 4506429
5	A853364	1	Elbow Fitting	-
5	AT318035	1	O-Ring	SUB FOR 4506424
7	4412789	1	Socket	-
8	A853344	1	Elbow Fitting	-
8	4506418	1	O-Ring	-
9	4304496	1	Adapter Fitting	-
9	4506418	1	O-Ring	-
10	M800650	1	Packing	SUB FOR 957366
10	4154670	1	Elbow Fitting	SUB FOR A852322
11	A852122	1	Adapter Fitting	-
11	M800650	1	Packing	SUB FOR 957366
14	A853366	1	Elbow Fitting	-
14	AT318035	1	O-Ring	SUB FOR 4506424
15	4330230	1	Flow Control Hyd. Valve	-
16	-	2	Part 23	J260820 NLA
16	19M7139	2	Cap Screw	M8 X 20, SUB FOR J900820
16	24M7055	2	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
18	A852332	1	Elbow Fitting	-
18	4297380	1	O-Ring	SUB FOR 4622346 AND 4509180 AND 4674883
19	A852132	3	Adapter Fitting	-
19	4297380	1	O-Ring	SUB FOR 4622346 AND 4509180 AND 4674883
20	M800650	1	Packing	SUB FOR 957366
20	A885002	2	Plug	-
23	3113344	1	Bracket	-
24	-	2	Part 33	J271035 NLA
24	19M7550	2	Cap Screw	M10 X 35, SUB FOR J901035
24	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
27	FYD40003142	1	Bracket	SUB FOR 4482000
28	-	2	Part 37	J271025 NLA
28	19M7402	2	Cap Screw	M10 X 25, SUB FOR J901025
28	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
31	4301979	1	Label	Located Inside Of Cab Door
37	4370733	1	Hydraulic Hose	-
38	-	3	Part 42	MF XHG-075, CTL 4327294 NLA
39	T77858	4	O-Ring	SUB FOR 4187308
41	-	1	Part 46	MF XHG-075, CTL 4327294 NLA
41	4207381	1	Hydraulic Hose	SUB FOR 4601147
41	-	1	Part 44	9224863 NLA
42	T77857	2	O-Ring	SUB FOR 4138938
44	4481171	1	Hydraulic Hose	-
45	4465031	1	Hydraulic Hose	SUB FOR 4487532
46	4327315	7	Hose Guard	4327293 NLA
48	H77698	5	Tie Band	SUB FOR 4055312
49	H77698	4	Tie Band	SUB FOR 4121859
51	-	1	Part 53	9299119 NLA
51	4695471	1	Hydraulic Hose	-
51	-	5	Part 55	MF XHG-075, CTL 4327294 NLA
52	-	1	Part 56	9299120 NLA
52	4695472	1	Hydraulic Hose	-
52	-	5	Part 58	MF XHG-075, CTL 4327294 NLA
60	4608478	2	Pressure Relief Valve	-
90	-	1	Part 60	High Flow Additional Components On Separate Pages, AT350233 NLA, WHOLE GOODS
