Открытый узел

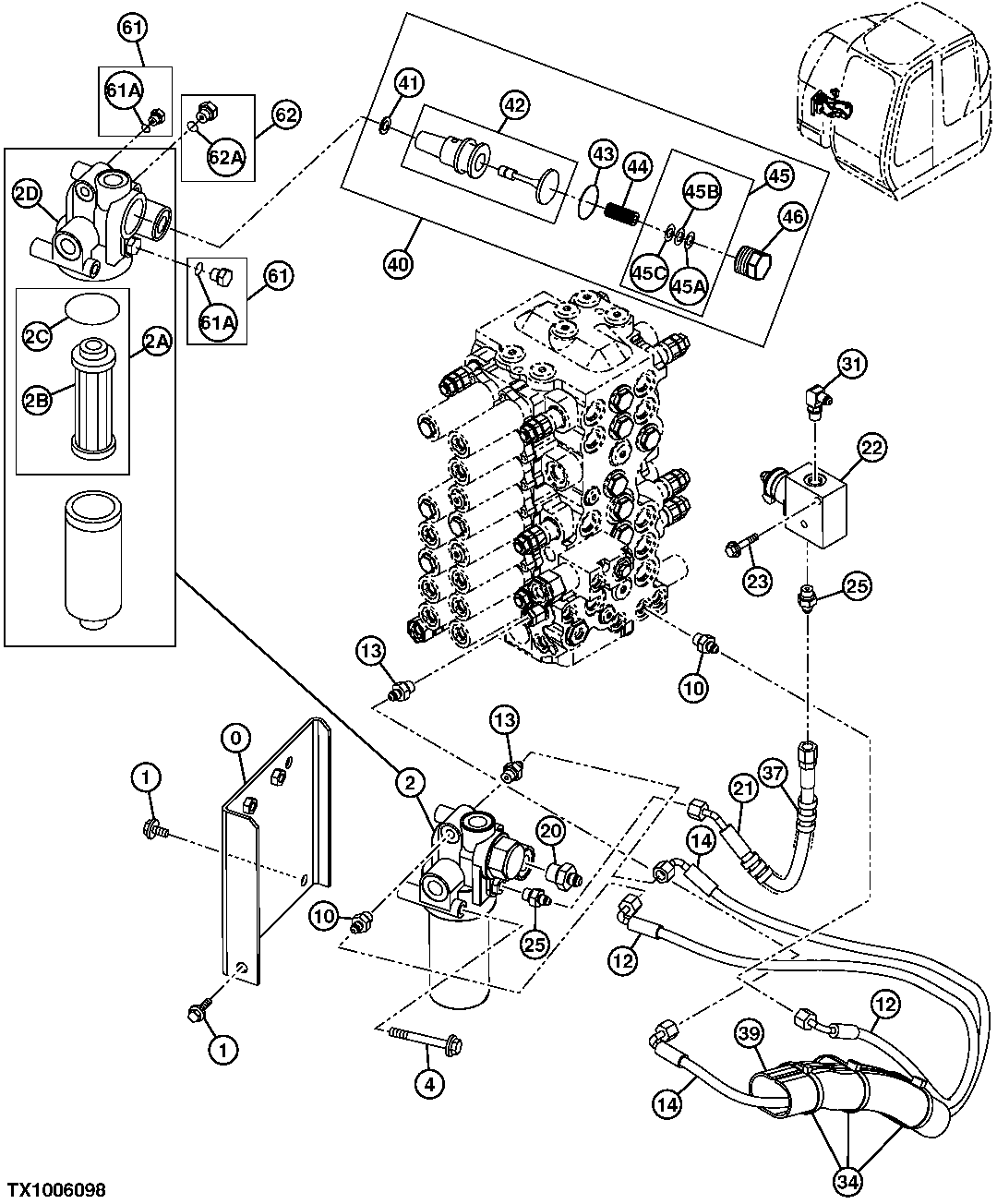

PILOT LINES (PILOT FILTER TO CONTROL VALVE)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	8087458	1	Bracket	-
1	19M7402	2	Cap Screw	M10 X 25, SUB FOR J901025, J271025 NLA)
1	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
2	4611025	1	Oil Filter	-
4	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
4	19M8093	2	Cap Screw	M10 X 100, SUB FOR J901000 OR 19M7668, J271000 NLA
10	A852122	2	Adapter Fitting	-
10	M800650	1	Packing	SUB FOR 957366
12	4478031	1	Hydraulic Hose	-
13	A852122	2	Adapter Fitting	-
13	M800650	1	Packing	SUB FOR 957366
14	4470390	1	Hydraulic Hose	-
20	A852143	1	Adapter Fitting	-
20	4506418	1	O-Ring	-
21	4484004	1	Hydraulic Hose	-
22	4459699	1	Solenoid Hydraulic Valve	-
23	19M7981	2	Cap Screw	M8 X 55, SUB FOR J900855 OR 19M7184, J260855 NLA
23	24M7055	2	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
25	A852122	2	Adapter Fitting	-
25	M800650	1	Packing	SUB FOR 957366
31	4154670	1	Elbow Fitting	SUB FOR A852322
31	M800650	1	Packing	SUB FOR 957366
34	H77698	3	Tie Band	SUB FOR 4055312
37	4327315	1	Hose Guard	4327293 NLA
39	4484187	1	Hose	-
40	9218296	1	Solenoid Hydraulic Valve	-
41	4487648	1	Gasket	SUB FOR 0308704
42	9218128	1	Solenoid Hydraulic Valve	SUB FOR 0308703, AT159438, 4309970, AT154417, 4289288
43	4487138	1	O-Ring	SUB FOR 0308705
44	-	1	Part 34	NSEP
45	9228867	1	Shim	SUB FOR 4293211
46	0308709	1	Fitting Plug	-
61	4174541	2	Fitting	SUB FOR A885004, TH110477
62	A885002	1	Plug	-
2A	AT186554	1	Filter Element	SUB FOR 4370435
2B	-	1	Part 6	4191301 NSEP
2C	TH105683	1	O-Ring	SUB FOR A811060, 4153538, TH0430809, 0430809
2D	-	1	Part 8	4623245 NSEP, 4472430 NLA
45A	4606473	2	Shim	SUB FOR 4309836
45B	4487297	2	Shim	SUB FOR 4309837
45C	-	2	Part 38	4309838 NLA
45D	4601120	2	Shim	-
61A	M800650	2	Packing	-
62A	4506418	1	O-Ring	-

PILOT LINES (PILOT FILTER TO CONTROL VALVE)
