Открытый узел

COVERS (FRONT ENGINE COMPARTMENT)

COVERS (FRONT ENGINE COMPARTMENT)

COVERS (FRONT ENGINE COMPARTMENT)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

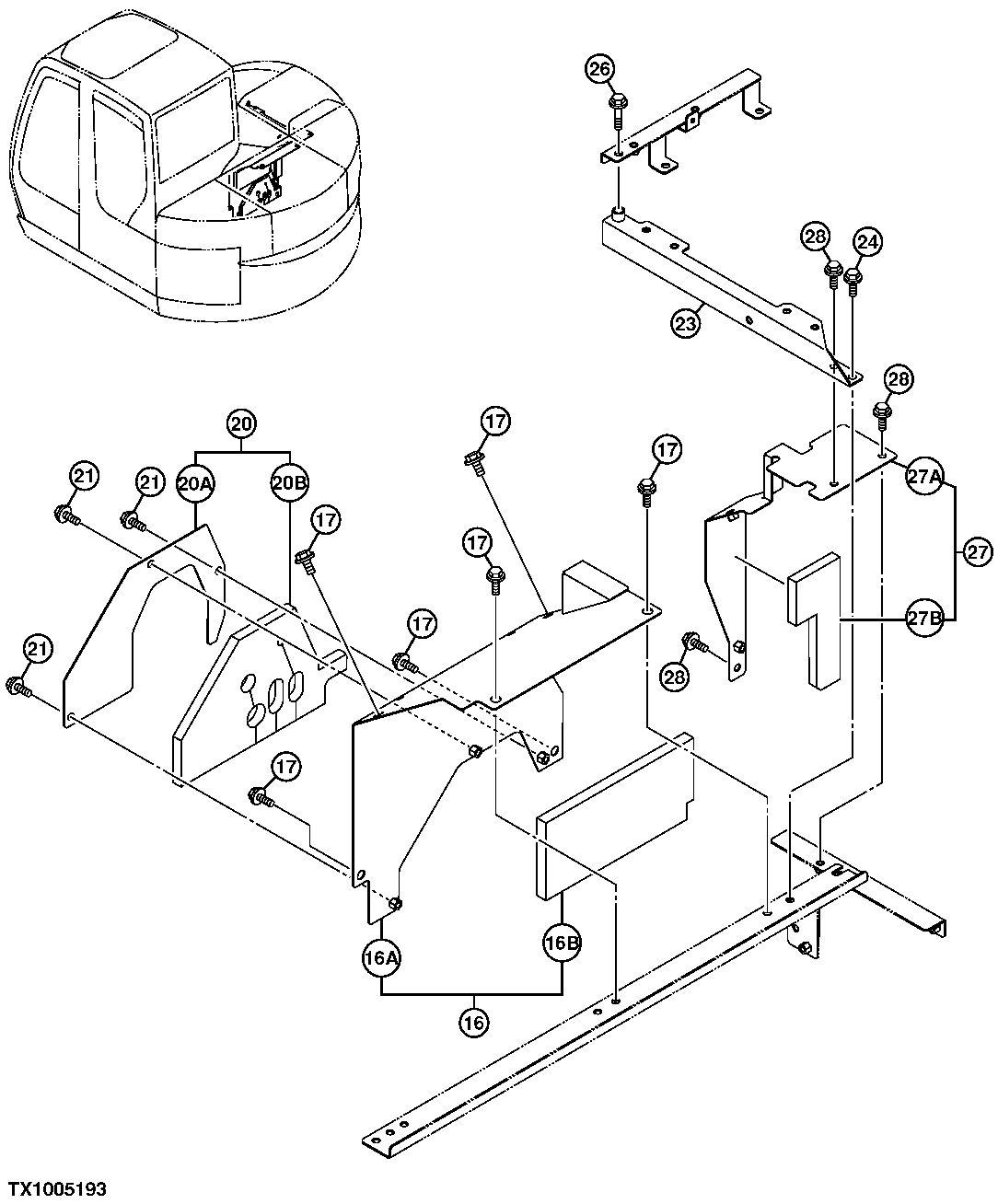

COVERS (FRONT ENGINE COMPARTMENT)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
16	-	1	Part 1	( 9213137 NLA)
17	19M7402	6	Cap Screw	M10 X 25, (SUB FOR J901025)( J281025 NLA)
17	4486055	6	Washer	-
20	-	1	Part 6	( 9212562 NLA)
21	19M7402	3	Cap Screw	M10 X 25, (SUB FOR J901025)( J271025 NLA)
21	24M7346	3	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
23	8087907J	1	Bracket	(SUB FOR 8087907)
24	19M7402	1	Cap Screw	M10 X 25, (SUB FOR J901025)( J271025 NLA)
24	24M7346	1	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
26	24M7346	1	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
26	19M7572	1	Cap Screw	M10 X 45, (SUB FOR J901045)( J271045 NLA)
27	9212563	1	Cover	-
28	19M7402	3	Cap Screw	M10 X 25, (SUB FOR J271025)
16A	7042303J	1	Cover	(SUB FOR 7042303)
16B	4608218	1	Isolator	-
20A	4472205J	1	Cover	(SUB FOR 4472205)
20B	4472206	1	Isolator	-
27A	-	1	Part 17	( 7042305 NLA)
27B	4608219	1	Isolator	-
