COVER (COOLING AND HYDRAULIC COMPARTMENT DOORS)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	14M7273	8	Nut	M8, SUB FOR J950008
3	-	8	Part 2	12M7065 NLA
4	24M7055	8	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
6	8087862	1	Support	-
7	8087840	1	Support	-
8	19M7662	4	Cap Screw	M10 X 30, SUB FOR J901030; J281030 NLA
8	4486055	4	Washer	-
12	4462856	1	Stop	-
13	19M7662	2	Cap Screw	M10 X 30, SUB FOR J901030; J281030 NLA
13	4486055	2	Washer	-
18	-	1	Part 11	9215312 NLA
19	9215313J	1	Door	SUB FOR 9215313
21	9760446	1	Bracket	-
22	24M7055	2	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
22	19M7932	2	Cap Screw	M8 X 16, SUB FOR J900816; J260816 NLA
18A	7043796J	1	Door	SUB FOR 7043796
18B	4361458	1	Lock	-
18C	4471848	1	Isolator	-
19A	7041846J	1	Door	SUB FOR 7041846
19B	4361458	1	Lock	-
19C	4471848	1	Isolator	-
19D	4481638	1	Isolator	-
19E	4666679	1	Seal	(UNITS BUILT AFTER MAY 2006)
19F	4665296	1	Sealing Trim	(UNITS BUILT AFTER MAY 2006)
19G	4665297	1	Sealing Trim	(UNITS BUILT AFTER MAY 2006)

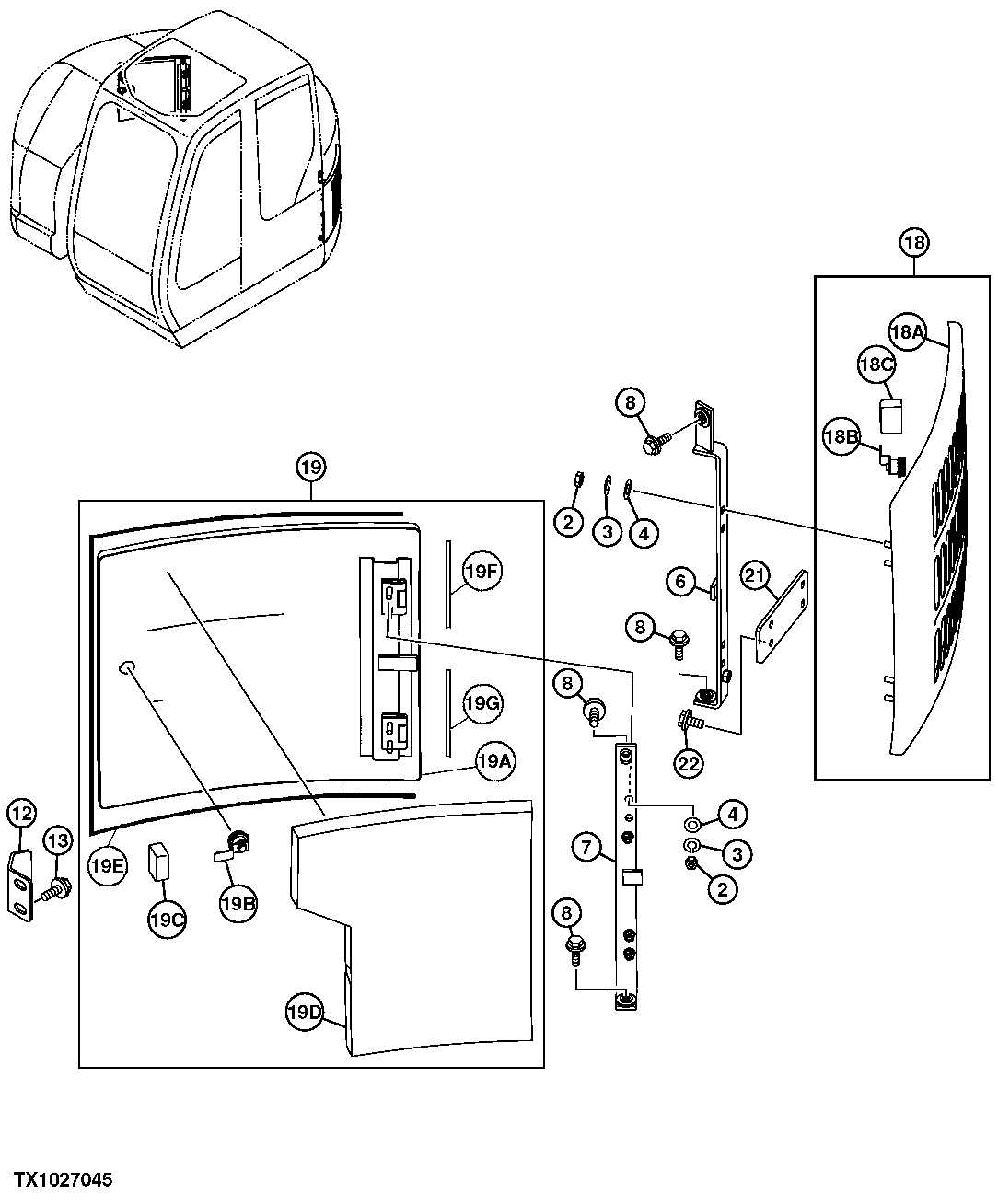

COVER (COOLING AND HYDRAULIC COMPARTMENT DOORS)
