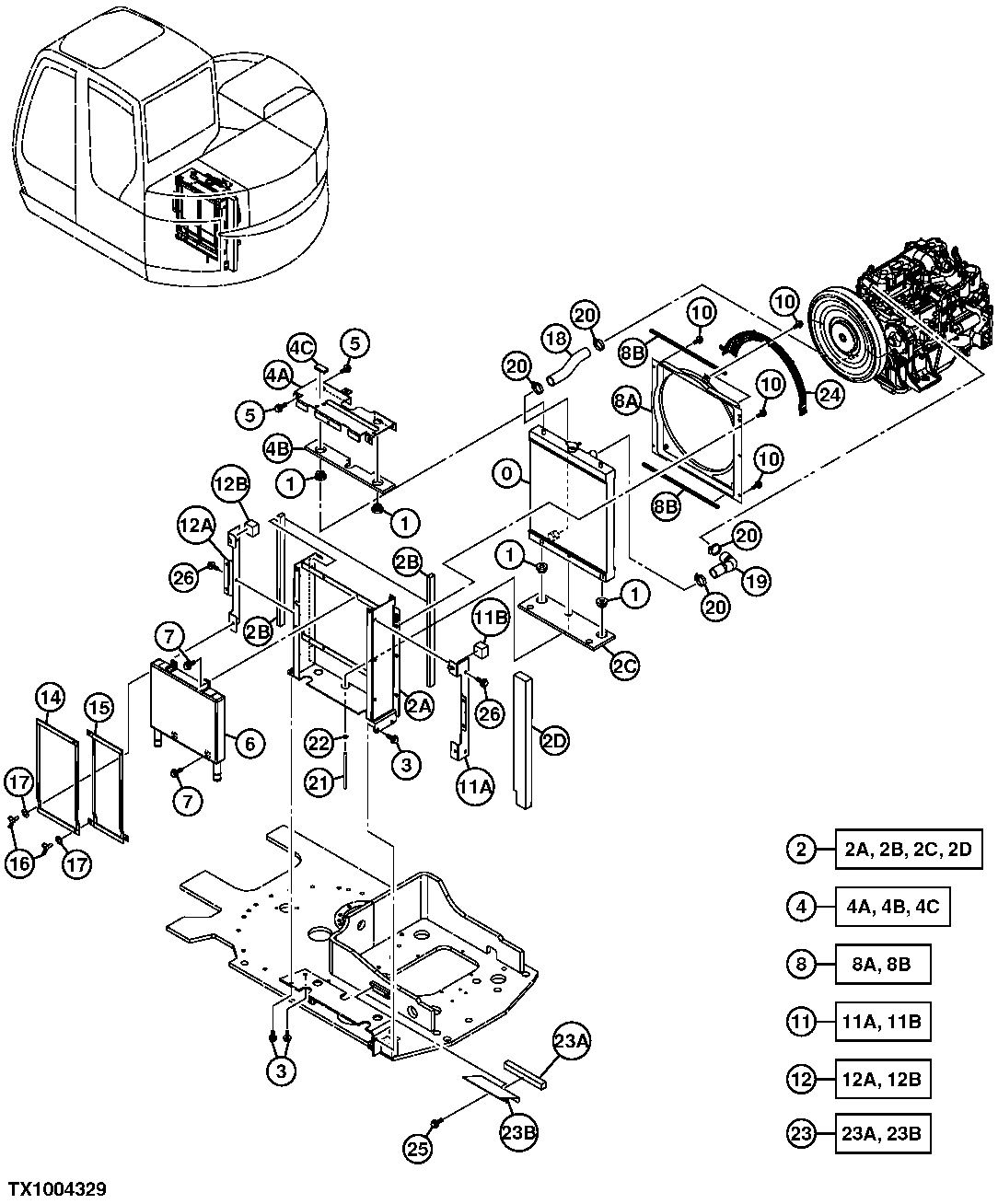

COOLING PACKAGE HOSES AND MOUNTING

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4435704	1	Cap	-
0	4479188	1	Pipe Plug	-
0	4475870	1	Radiator	(INCLUDES 4435704 AND 4479188)
1	4402635	4	Cushion	-
2	9216845	1	Frame	-
3	24M7345	4	Washer	13.500 X 24 X 2.500 mm, (SUB FOR J222012)
3	19M7403	4	Cap Screw	M12 X 35, (SUB FOR J271235, J901235)
4	9216589	1	Bracket	-
5	24M7346	4	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
5	19M7938	4	Cap Screw	M10 X 20, (SUB FOR J271020, J901020)
6	4464826	1	Oil Cooler	-
7	24M7055	4	Washer	8.400 X 16 X 1.600 mm, (SUB FOR A590108)
7	19M7139	4	Cap Screw	M8 X 20, (SUB FOR J260820, J900820)
8	9225613	1	Cover	-
10	19M7560	8	Cap Screw	M6 X 16, (SUB FOR J260616, J900616)
10	24M7054	8	Washer	6.400 X 12 X 1.600 mm, (SUB FOR A590106)
11	9216852	1	Bracket	-
12	9216854	1	Bracket	-
14	8088545	1	Screen	-
15	8089210	1	Screen	-
16	AT256016	1	Screw	-
16	-	4	Part 34	( M360616 NLA)
16	21M1690	1	Wing Screw	M6 X 16
17	4466009	4	Washer	-
18	4469530	1	Radiator Hose	-
19	3094549	1	Radiator Hose	-
20	TY22470	4	Clamp	(SUB FOR 4505385, AR65293, AR21840)
21	-	1	Part 41	(MF TY22324 CUT FROM BULK) ( 4462800 NLA)
22	4331118	1	Clamp	-
23	9217274	1	Cover	-
24	7043383	1	Guard	-
25	19M7402	2	Cap Screw	M10 X 25, (SUB FOR J281025, J901025)
25	4486055	2	Washer	-
26	24M7346	6	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
26	19M7402	6	Cap Screw	M10 X 25, (SUB FOR J271025, J901025)
2A	-	1	Part 6	( 7042225 NSEP)
2B	4469808	2	Isolator	-
2C	4479676	1	Isolator	-
2D	4472131	1	Isolator	-
4A	8087210	1	Bracket	-
4B	4469606	1	Isolator	-
4C	4472138	1	Isolator	-
8A	-	1	Part 22	( 6021462 NSEP)
8B	4469809	2	Isolator	-
11A	8087270	1	Bracket	-
11B	4472129	1	Isolator	-
12A	8087749	1	Bracket	-
12B	4472129	1	Isolator	-
23A	3095739	1	Cover	-
23B	4479561	1	Isolator	-
