Открытый узел

CONSOLE COVER

CONSOLE COVER

CONSOLE COVER

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

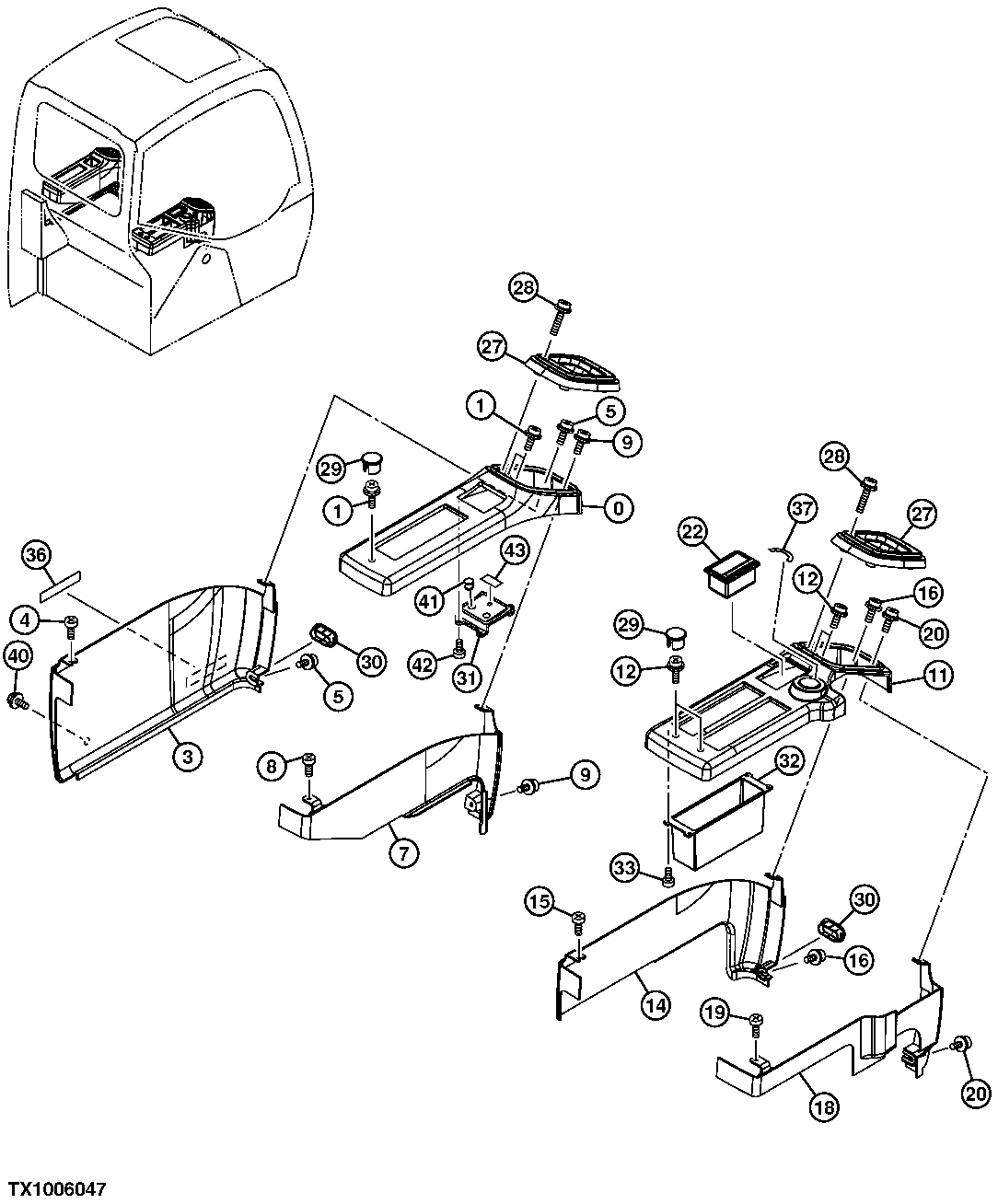

CONSOLE COVER

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4420875	1	Cover	-
1	-	3	Part 2	( J680616 NLA)
1	24M7054	3	Washer	6.400 X 12 X 1.600 mm
1	21M7577	3	Socket Head Screw	M6 X 16
1	12M7006	3	Lock Washer	6 mm
3	4464048	1	Cover	-
4	4361802	1	Screw	-
5	-	2	Part 8	( J680616 NLA)
5	21M7577	2	Socket Head Screw	M6 X 16
5	12M7006	2	Lock Washer	6 mm
5	24M7054	2	Washer	6.400 X 12 X 1.600 mm
7	4441968	1	Cover	-
8	4361802	1	Screw	-
9	21M7577	2	Socket Head Screw	M6 X 16
9	24M7054	2	Washer	6.400 X 12 X 1.600 mm
9	12M7006	2	Lock Washer	6 mm
9	-	2	Part 14	( J680616 NLA)
11	4420878	1	Cover	-
12	-	4	Part 19	( J680616 NLA)
12	21M7577	4	Socket Head Screw	M6 X 16
12	12M7006	4	Lock Washer	6 mm
12	24M7054	4	Washer	6.400 X 12 X 1.600 mm
14	4441965	1	Cover	-
15	4361802	1	Screw	-
16	24M7054	2	Washer	6.400 X 12 X 1.600 mm
16	21M7577	2	Socket Head Screw	M6 X 16
16	-	2	Part 25	( J680616 NLA)
16	12M7006	2	Lock Washer	6 mm
18	4446207	1	Cover	-
19	4361802	1	Screw	-
20	-	2	Part 31	( J680616 NLA)
20	21M7577	2	Socket Head Screw	M6 X 16
20	12M7006	2	Lock Washer	6 mm
20	24M7054	2	Washer	6.400 X 12 X 1.600 mm
22	4415024	1	Ashtray	-
27	2045509	2	Cover	-
28	24M7293	8	Washer	6.500 X 13 X 1.600 mm
28	12M7006	8	Lock Washer	6 mm
28	19M7177	8	Cap Screw	M6 X 35, ( J460635 NLA)
29	4448990	3	Cap	-
30	4441117	2	Cap	-
31	3091842	1	Panel	-
32	3090025	1	Holder	-
33	4361800	4	Screw	-
36	4299059	1	Label	-
37	4288417	1	Label	-
40	19M8425	1	Cap Screw	M6 X 16, (SUB FOR J900616, 19M7560)( J260616 NLA)
40	24M7054	1	Washer	6.400 X 12 X 1.600 mm, (SUB FOR A590106)
41	4294437	1	Cap	-
42	4452613	4	Screw	-
43	4468869	1	Label	-
