Открытый узел

BOOM CYLINDER COMPONENTS (LOAD LOWERING VALVE)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	9214321	1	Hydraulic Cylinder	SUB FOR 4473657
1	0826801	1	Hydraulic Cylinder Barrel	-
2	0826803J	1	Hydraulic Cylinder Rod	SUB FOR 0826804, 0826803
3	0826805J	1	Hydraulic Cylinder Cap	SUB FOR 0826805
4	AT264389	1	Wear Ring	SUB FOR 0310604 OR TH109372
5	4510494	1	Snap Ring	-
6	0790006	1	Ring	-
7	AT264374	1	Seal	SUB FOR 0225611 OR TH105764
8	H158164	1	Scraper Ring	SUB FOR 0409117 OR 0667106
9	AT264320	2	O-Ring	SUB FOR A811110 OR T110448
10	0826806	1	Back-Up Ring	-
11	CH13522	1	Packing	SUB FOR A810115
12	0826807	1	Holder	-
13	0826808	2	Seal	-
14	0826809	1	Bushing	-
15	TH109353	2	Back-Up Ring	SUB FOR 0310904
16	0826810	1	Bearing	-
17	0826811	1	Piston	-
18	TH105767	1	Ring	SUB FOR 0225614
19	H163432	2	Ring	SUB FOR 0686405
20	0789307	1	Nut	-
21	22M6684	1	Set Screw	M12 X 12, SUB FOR 0309011
22	T13624	1	Ball	SUB FOR 0111707
24	0159607	4	Seal	SUB FOR 0159413
25	4473635	1	Oil Line	-
26	0824207	1	Threaded Nipple	-
27	0824208	1	Valve	-
28	19M8439	4	Screw	M8 X 25, SUB FOR M340825 OR TH105051
29	0976602	1	O-Ring	SUB FOR 4509181 OR TH103574 OR AT264354 OR 4S00734
30	0863602J	1	Oil Line	SUB FOR 0863602
31	4480022	1	Plug	-
32	CH17886	2	Packing	SUB FOR 4509182 OR TH109886
33	0826815	1	Holder	SUB FOR 0826815
34	0826816	1	Bolt	-
35	0824211	3	Bolt	-
36	-	3	Part 40	12M7065 NLA
37	TH0905901	1	Band	SUB FOR 0905901
38	0327704J	1	Band	SUB FOR 0327704
39	19M7550	2	Cap Screw	M10 X 35, SUB FOR 0408815 OR AT153924
40	12M7066	2	Lock Washer	10 mm, SUB FOR 0325913
41	T116334	1	Lubrication Fitting	SUB FOR 0271312 OR J75581
42	TH100074	1	Lubrication Fitting	SUB FOR J75481
90	4464984	1	Seal Kit	-
1A	-	1	Part 3	0826802 NSEP
1B	4334426	2	Bushing	SUB FOR 0824204
2A	-	1	Part 6	0826804 NLA
2B	4334426	2	Bushing	SUB FOR 0824204

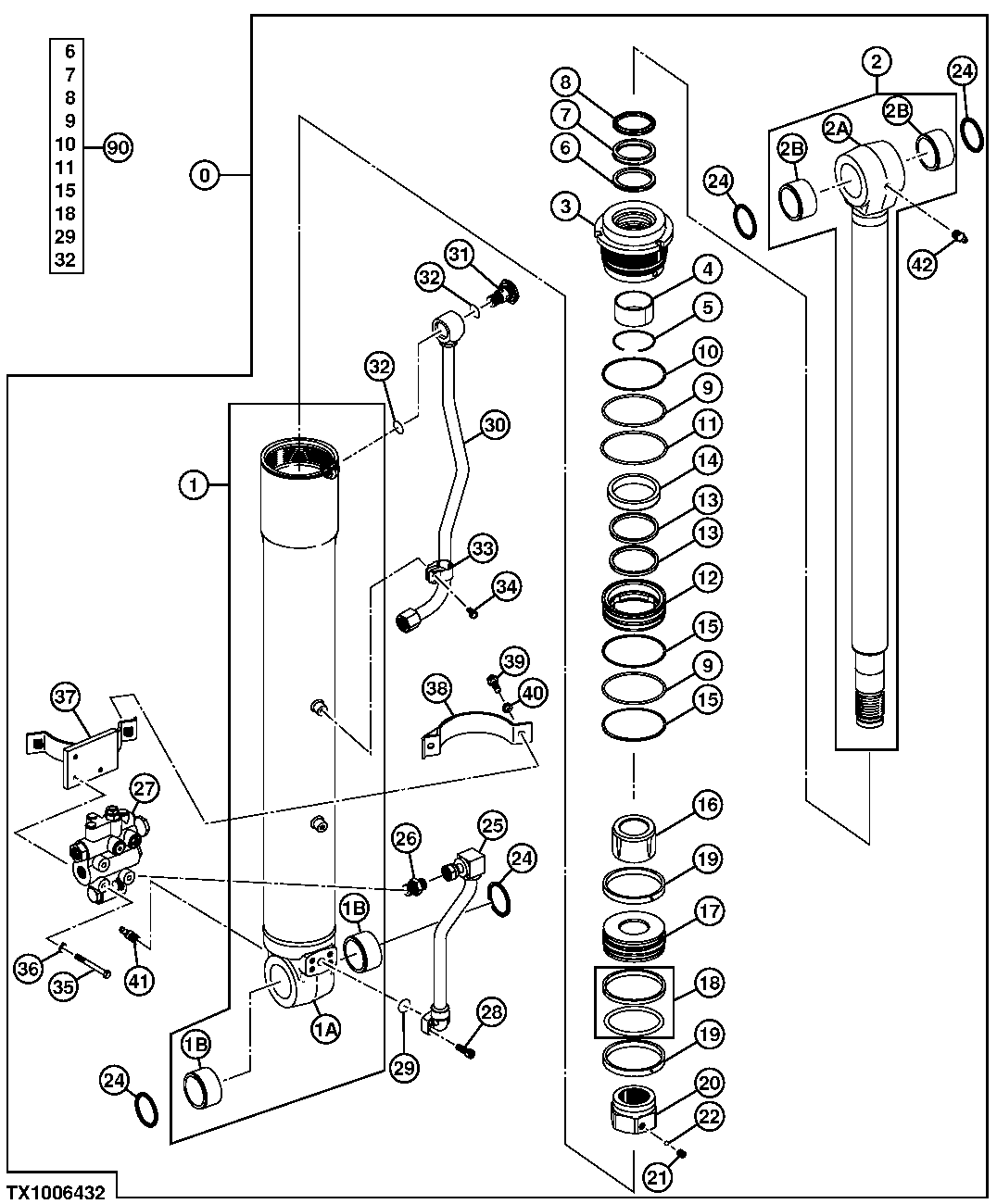

BOOM CYLINDER COMPONENTS (LOAD LOWERING VALVE)

Нет текстового описания
