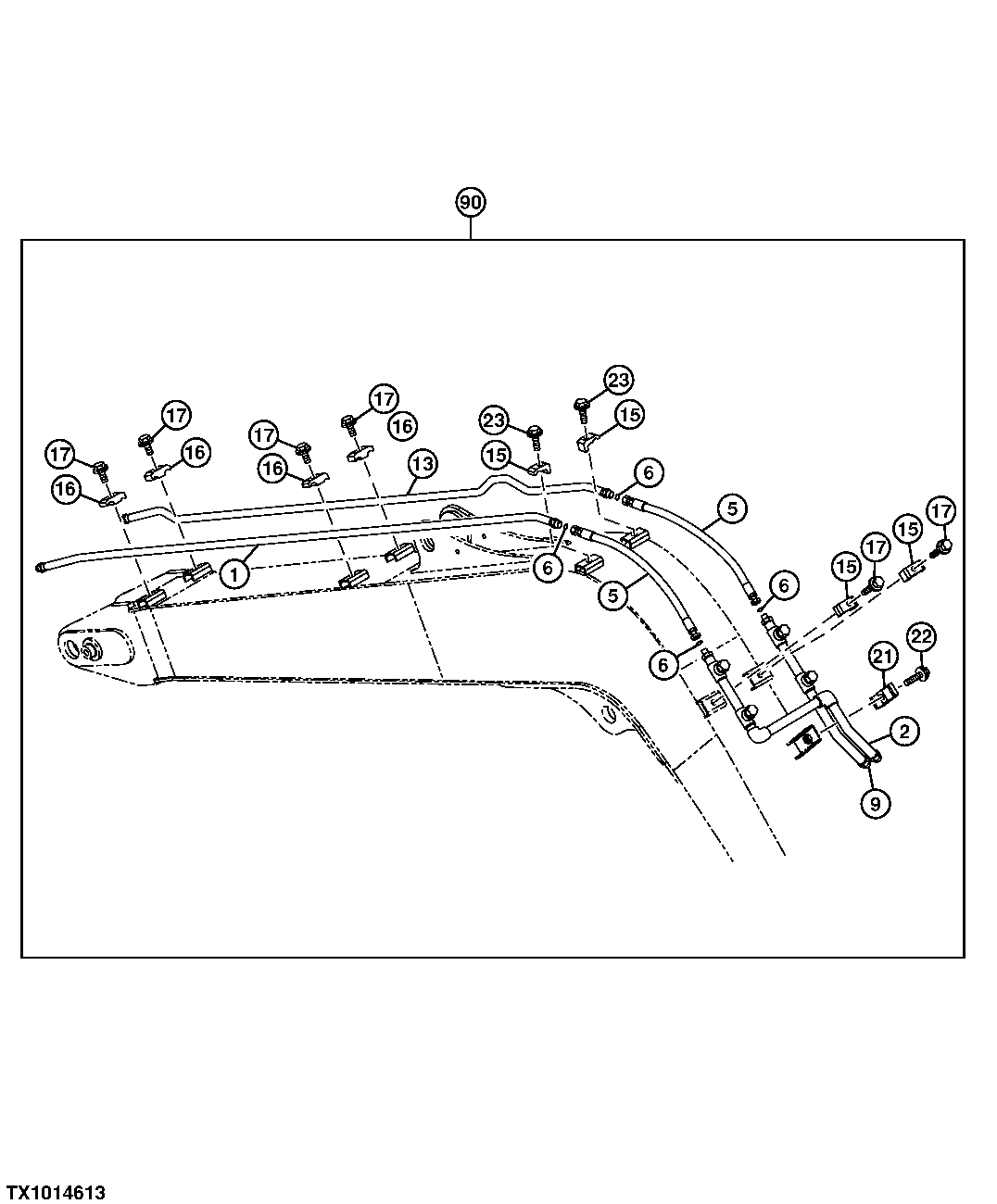

AUXILIARY HYDRAULIC LINE KIT (BOOM LINES)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	8088076JR	1	Oil Line	SUB FOR 8088076R
2	8088089JR	1	Oil Line	SUB FOR 8088089R
5	AT335418	2	Hydraulic Hose	-
6	4187308	4	O-Ring	-
9	8088088JR	1	Oil Line	SUB FOR 8088088R
13	8088077JR	1	Oil Line	SUB FOR 8088077R
15	4190126	4	Clamp	-
16	4141806	4	Clamp	-
17	19M7363	6	Cap Screw	M12 X 60
17	24M7345	6	Washer	13.500 X 24 X 2.500 mm
21	-	1	Part 11	Rubber, 4285723 NLA; ORDER 4189859
21	4189859	1	Clamp	Steel
22	19M7363	1	Cap Screw	M12 X 60
22	24M7345	1	Washer	13.500 X 24 X 2.500 mm
23	19M7362	2	Cap Screw	M12 X 55
23	24M7345	2	Washer	13.500 X 24 X 2.500 mm
90	-	1	Part 17	Auxiliary Hydraulic Line Kit Includes All Components Necessary To Add Auxiliary Lines Additional Components On Separate Pages Whole Goods, AT335141 NLA

AUXILIARY HYDRAULIC LINE KIT (BOOM LINES)
