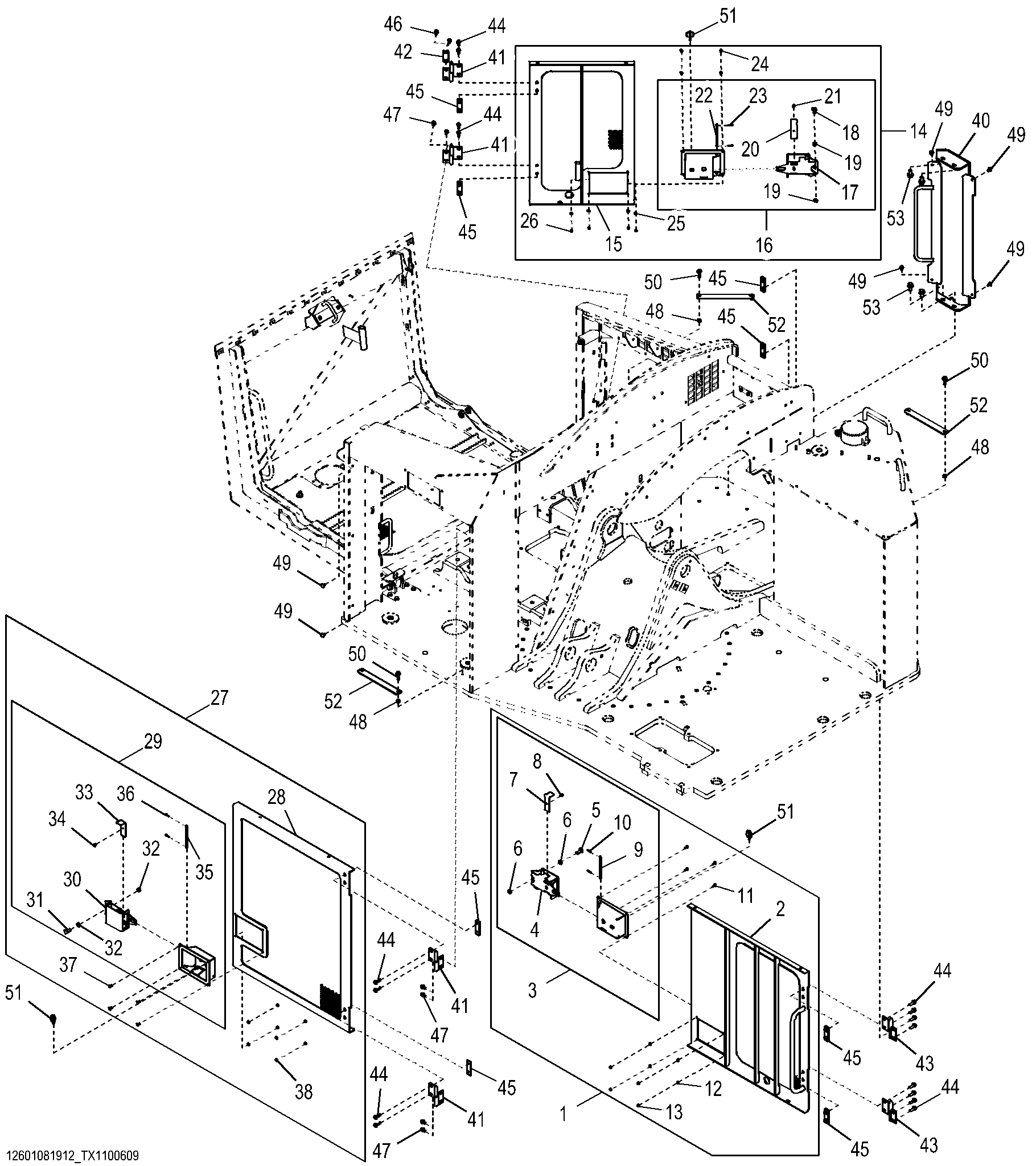

Rotating Platform Doors

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F394333	1	Door	-
2	F394331	1	Door	-
3	F386069	1	Latch	-
4	F383644	1	Actuator	-
5	03H1499	1	Bolt	1/2" X 1-1/2"
6	14H826	2	Nut	1/2"
7	F383645	1	Plate	-
8	19M7865	1	Screw	M8 X 16
9	F383646	1	Pin	-
10	811556000	2	Cotter Pin	-
11	03H1701	4	Bolt	1/4" X 3/4"
12	24H1287	4	Washer	9/32" X 5/8" X 0.065"
13	K40001	4	Lock Nut	-
14	F394334	1	Door	-
15	F394332	1	Door	-
16	F386068	1	Latch	-
17	F383644	1	Actuator	-
18	03H1499	1	Bolt	1/2" X 1-1/2"
19	14H826	2	Nut	1/2"
20	F383645	1	Plate	-
21	19M7865	1	Screw	M8 X 16
22	F383646	1	Pin	-
23	811556000	2	Cotter Pin	-
24	03H1701	4	Bolt	1/4" X 3/4"
25	24H1287	4	Washer	9/32" X 5/8" X 0.065"
26	K40001	4	Lock Nut	-
27	F385912	1	Door	-
28	F385761	1	Door	-
29	F386068	1	Latch	-
30	F383644	1	Actuator	-
31	03H1499	1	Bolt	1/2" X 1-1/2"
32	14H826	2	Nut	1/2"
33	F383645	1	Plate	-
34	19M7865	1	Screw	M8 X 16
35	F383646	1	Pin	-
36	811556000	2	Cotter Pin	-
37	03H1701	4	Bolt	1/4" X 3/4"
38	24H1287	4	Washer	9/32" X 5/8" X 0.065"
39	K40001	4	Lock Nut	-
40	F394430	1	Post	-
41	F386767	4	Hinge	-
42	AT345577	1	Stop	-
43	F386812	2	Hinge	-
44	19M7835	16	Screw	M10 X 35
45	F124134	8	Clamp	-
46	19M7785	2	Screw	M10 X 25
47	19M7784	6	Screw	M10 X 20
48	14M7275	3	Nut	M12
49	810840100	6	Bumper	-
50	19M7791	3	Bolt	M12 X 40
51	811930000	3	Pin Fastener	NLA; ORDER AT409782 OR AH163361 AND 11M7084
51	AT409782	3	Quick Lock Pin	195 mm
51	AH163361	3	Pin	75 mm
51	11M7084	3	Cotter Pin	5 X 25 mm
52	F386449	3	Rod	-
53	19M7792	4	Screw	M16 X 30
