MEASURING WHEEL 00FW0020-0078 [C17]

MEASURING WHEEL 00FW0020-0078 [C17]

MEASURING WHEEL 00FW0020-0078 [C17]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

MEASURING WHEEL 00FW0020-0078 [C17]

Нет текстового описания

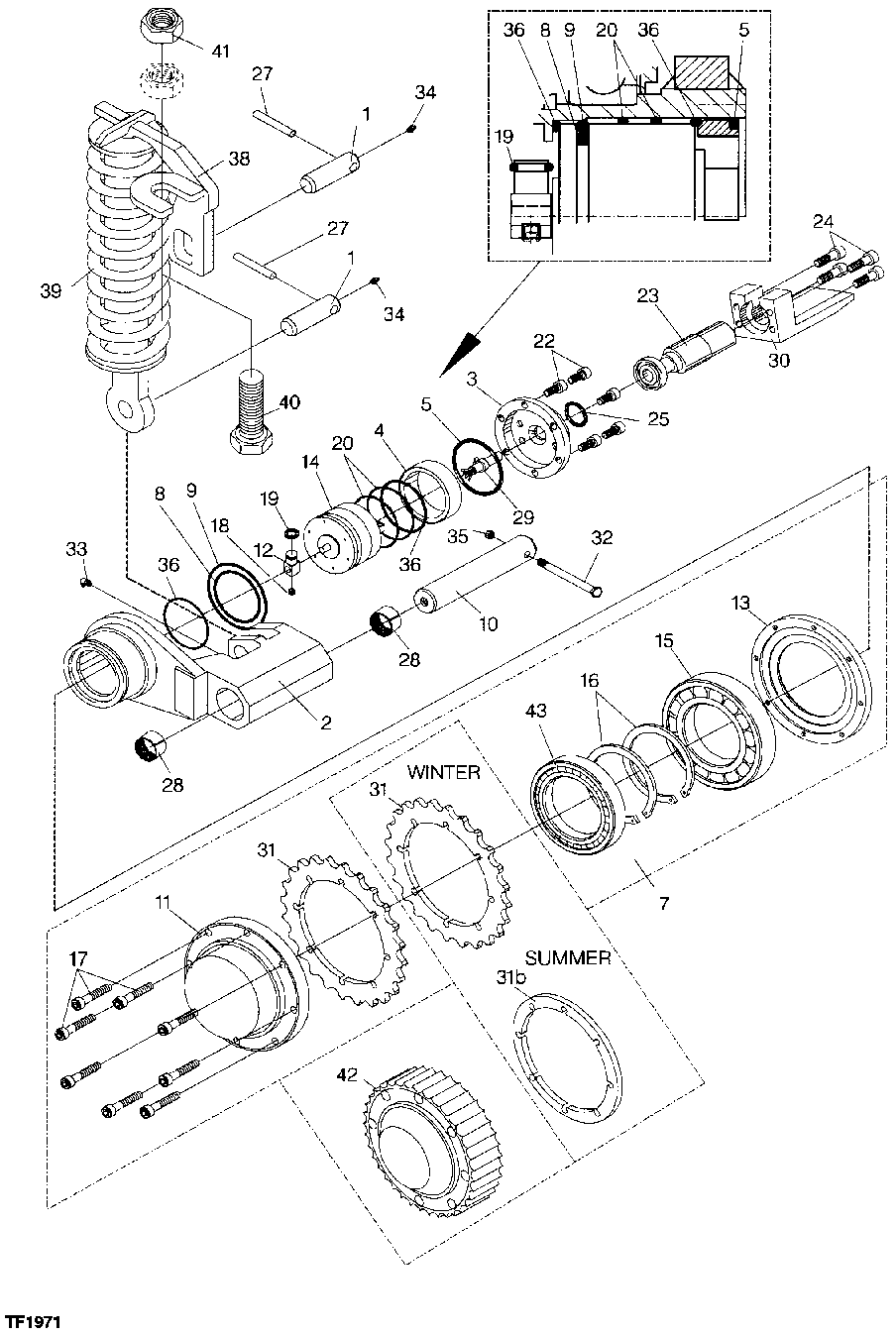

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	F060412	1	MEASUREMENT DEVICE	-
1	F056083	2	PIN	-
2	F056082	1	FRAME	-
3	F047720	1	COVER	-
4	F060408	1	GUIDE RING	-
5	F047723	1	O-RING	-
7	F056081	1	MEASURING ROLL	-
8	F009459	1	O-RING	-
9	F010701	1	O-RING	-
10	F056979	1	PIVOT PIN	-
11	F060411	1	SAW UNIT	-
12	F047711	1	CLUTCH	-
13	F054534	1	SUPPORT RING	-
14	F045844	1	PULSE SENSOR	-
15	F054538	1	BALL BEARING	-
16	F047715	2	CIRCLIP	-
17	F010749	8	SCREW	-
18	22M7095	1	Set Screw	M5 X 6
19	F047690	1	O-RING	-
20	F060410	2	O-RING	-
22	F047731	6	CAP SCREW	-
23	F056085	1	HOSE-ASSY	L=800
24	F003412	4	SCREW	-
25	F047733	1	O-RING	-
26	F003727	1	GREASE NIPPLE	-
27	F032060	2	SPRING PIN	-
28	F015796	2	BEARING BUSHING	-
29	F054537	1	CABLE CLAMP	-
30	F058226	1	PROTECTION	-
31	F059124	2	MEASURING ROLL	WINTER
31	F059825	2	MEASURING ROLL	S=4 MM
31	F056680	2	MEASURING WHEEL	S=6 MM
31	F061935	2	MEASURING WHEEL	SWE
32	F007558	1	SCREW	-
33	F023581	1	GREASE NIPPLE	-
34	F003730	2	GREASE NIPPLE	-
35	F003586	1	LOCK NUT	-
36	F015748	2	O-RING	-
38	F059067	1	SPRING KIT	-
39	F059075	1	SPRING	INCL. ITEM 38
40	F024757	1	SCREW	-
41	F003591	1	LOCK NUT	-
42	F059076	1	MEASURING ROLL	-
43	F060409	1	BALL BEARING	-
..	F060717	1	O-RING KIT	INCL. ITEM 8, 9, 20, 36
31B	F054536	1	SUPPORT	S=4 MM
31B	F056681	1	SUPPORT	S=6 MM, SUMMER
