Открытый узел

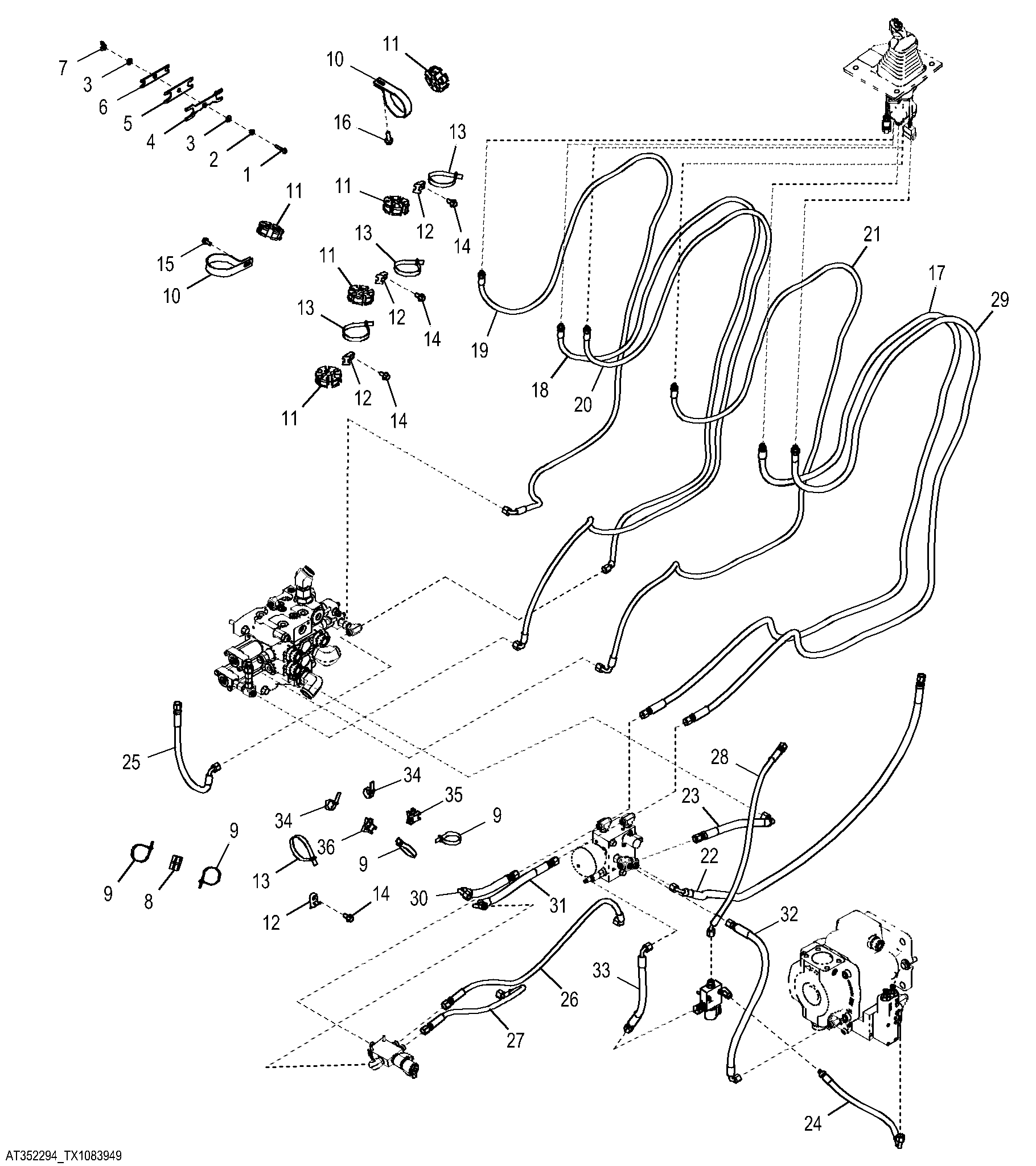

Pilot Plumbing, 2 Axis w/ Front Hydraulics

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7833	1	Screw	M6 X 35
2	14M7303	1	Flange Nut	M6
3	24H1821	2	Washer	9/32" X 47/64" X 1/16"
4	T219712	1	Tool	STC
5	E131298	1	Tool	STC Disconnect
6	T212304	1	Tool	STC
7	14M7019	1	Wing Nut	M6
8	AN209168	1	Swivel	-
9	H224073	4	Tie Band	-
10	T240160	2	Clamp	-
11	T242547	5	Block Clamp	-
12	N380408	4	Clamp	-
13	H224073	4	Tie Band	-
14	19M7784	4	Screw	M10 X 20
15	19M7866	1	Screw	M8 X 20
16	19M7786	1	Screw	M10 X 30
17	AT352234	1	Hydraulic Hose	Fabricate
18	AT352238	1	Hydraulic Hose	Fabricate
19	AT352239	1	Hydraulic Hose	Fabricate
20	AT352240	1	Hydraulic Hose	Fabricate
21	AT352243	1	Hydraulic Hose	Fabricate
22	AT400396	1	Hydraulic Hose	Fabricate
23	AT400395	1	Hydraulic Hose	Fabricate
24	AT352256	1	Hydraulic Hose	Fabricate
25	AT352272	1	Hydraulic Hose	Fabricate
26	AT352296	1	Hydraulic Hose	Fabricate
27	AT352297	1	Hydraulic Hose	Fabricate
28	AT352297	1	Hydraulic Hose	Fabricate
29	AT380113	1	Hydraulic Hose	Fabricate
30	AT380119	1	Hydraulic Hose	Fabricate
31	AT380122	1	Hydraulic Hose	Fabricate
32	AT380147	1	Hydraulic Hose	Fabricate
33	AT380149	1	Hydraulic Hose	Fabricate
34	H224073	2	Tie Band	-
35	AN209168	1	Swivel	-
36	AN209168	1	Swivel	-

Pilot Plumbing, 2 Axis w/ Front Hydraulics

Нет текстового описания
