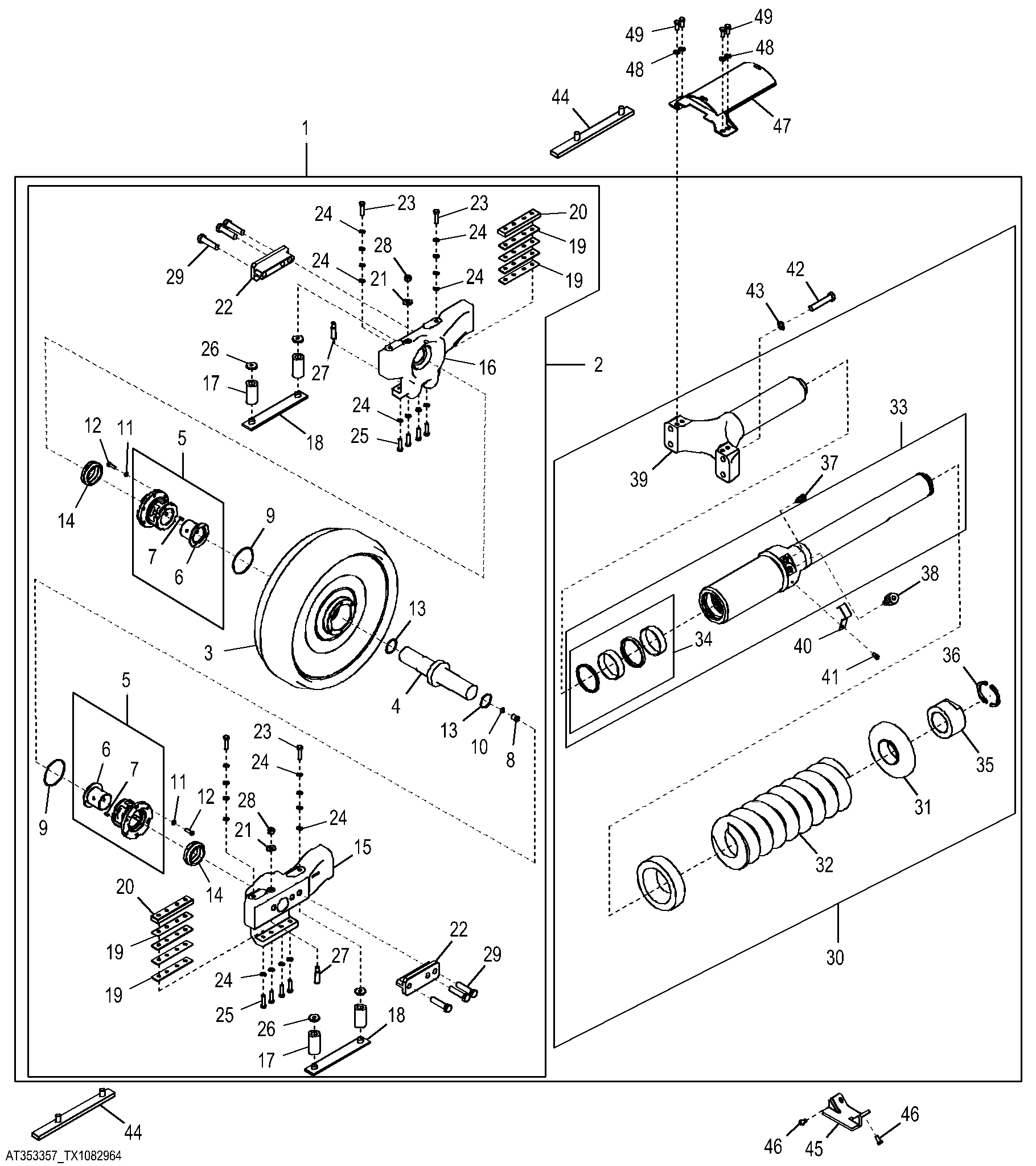

Idler and Idler Spring

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT406975	1	Track Idler	SUB FOR AT313656
2	AT305808	1	Track Idler	-
3	AT305809	1	Track Idler	-
4	T204924	1	Shaft	-
5	AT51401	2	Bushing	-
6	T112290	1	Bushing	-
7	T47858	1	Pin	-
8	T47861	1	Pipe Plug	-
9	U10746	2	O-Ring	-
10	P50883	1	Ring	-
11	12H304	12	Lock Washer	3/8"
12	19H3239	12	Cap Screw	3/8" X 1-1/4"
13	T204188	2	O-Ring	-
14	AT305855	2	Seal	-
15	T204135	1	Bracket	LH
16	T204134	1	Bracket	RH
17	AT274298	4	Bushing	-
18	AT277938	2	Wear Plate	-
19	T204101	8	Strap	-
20	T250445	2	Wear Plate	-
21	T204696	2	Washer	-
22	T201201	2	Plate	-
23	19M9315	4	Cap Screw	M12 X 50
24	T20168	24	Washer	-
25	19M7496	8	Cap Screw	M12 X 45
26	T204320	4	Washer	-
27	T204693	2	Dowel Pin	-
28	T204697	2	Nut	-
29	19M9134	6	Cap Screw	M20 X 80
30	AT406974	1	Spring Assembly	SUB FOR AT313629
30	AT406974	1	Spring Assembly	-
31	T200849	1	Bushing	-
32	T200850	1	Spring	-
33	AT406973	1	Cylinder	SUB FOR AT313630
34	AT314787	1	Seal Kit	-
35	T200854	1	Bushing	-
36	T200855	2	Retainer	-
37	AT305722	1	Check Valve	-
38	AT302804	1	Pressure Relief Valve	-
39	AT313631	1	Piston	-
40	T211026	1	Plate	-
41	19M9247	1	Screw	M10 X 16
42	19M9136	4	Cap Screw	M20 X 110
43	24M7396	4	Washer	21 X 34 X 3 mm
44	AT226968	4	Wear Plate	-
45	AT408513	2	Rotator Kit	SUB FOR AT376636; ORDER AT456741
45	AT456741	2	Bracket	-
46	19M8035	4	Cap Screw	M16 X 35
47	AT315317	2	Cover	ORDER T347716
47	T347716	2	Cover	-
48	24M7345	8	Washer	13.500 X 24 X 2.500 mm
49	19M8011	8	Cap Screw	M12 X 30
