Dual Axis Pilot Control W/O Front Auxiliary Hydraulic

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT375057	1	Plate	-
2	AT400483	1	Flow Control Hyd. Valve	Components Listed On Separate Pages
3	AT352262	1	Hydr./Pilot Control Valve	Components Listed On Separate Pages
4	AT360753	1	Handle	RH
5	LW9591352	1	Control Lever	-
6	LW7381634	1	Clip	-
7	21M7198	1	Screw	M5 X 8
8	LW9289201	1	Cab Wiring Harness	-
9	LW10469932	1	Handle	-
10	AT218439	2	Socket Head Screw	-
11	LW10469918	1	Cover	-
12	LW9968581	1	Push Switch	-
13	62H1001	5	Adapter Fitting	SUB FOR AT187666
13	AT193365	1	Seal Kit	-
14	62H1054	1	Adapter Fitting	-
15	R26448	1	O-Ring	-
16	38H1004	2	Elbow Fitting	-
17	R26448	2	O-Ring	-
18	T77613	2	O-Ring	-
19	AT351086	1	Adapter Fitting	-
20	N133783	1	Adapter Fitting	-
21	R26375	1	O-Ring	-
22	38H1060	1	Fitting	-
23	R26448	1	O-Ring	-
24	T77613	3	O-Ring	-
25	38H1160	1	Adapter Fitting	-
26	T77613	1	O-Ring	-
27	R26448	1	O-Ring	-
28	AT195957	1	Hydraulic Accumulator	-
29	T249876	1	Label	Joystick Control w/o FNR
30	T251905	1	Label	Pilot Control Plumbing Connections
31	19M7862	4	Screw	M6 X 20
32	19M7810	2	Screw	M10 X 80
33	14M7303	8	Flange Nut	M6
34	38H1023	1	Tee Fitting	-
35	R26448	1	O-Ring	-
36	T77613	2	O-Ring	-

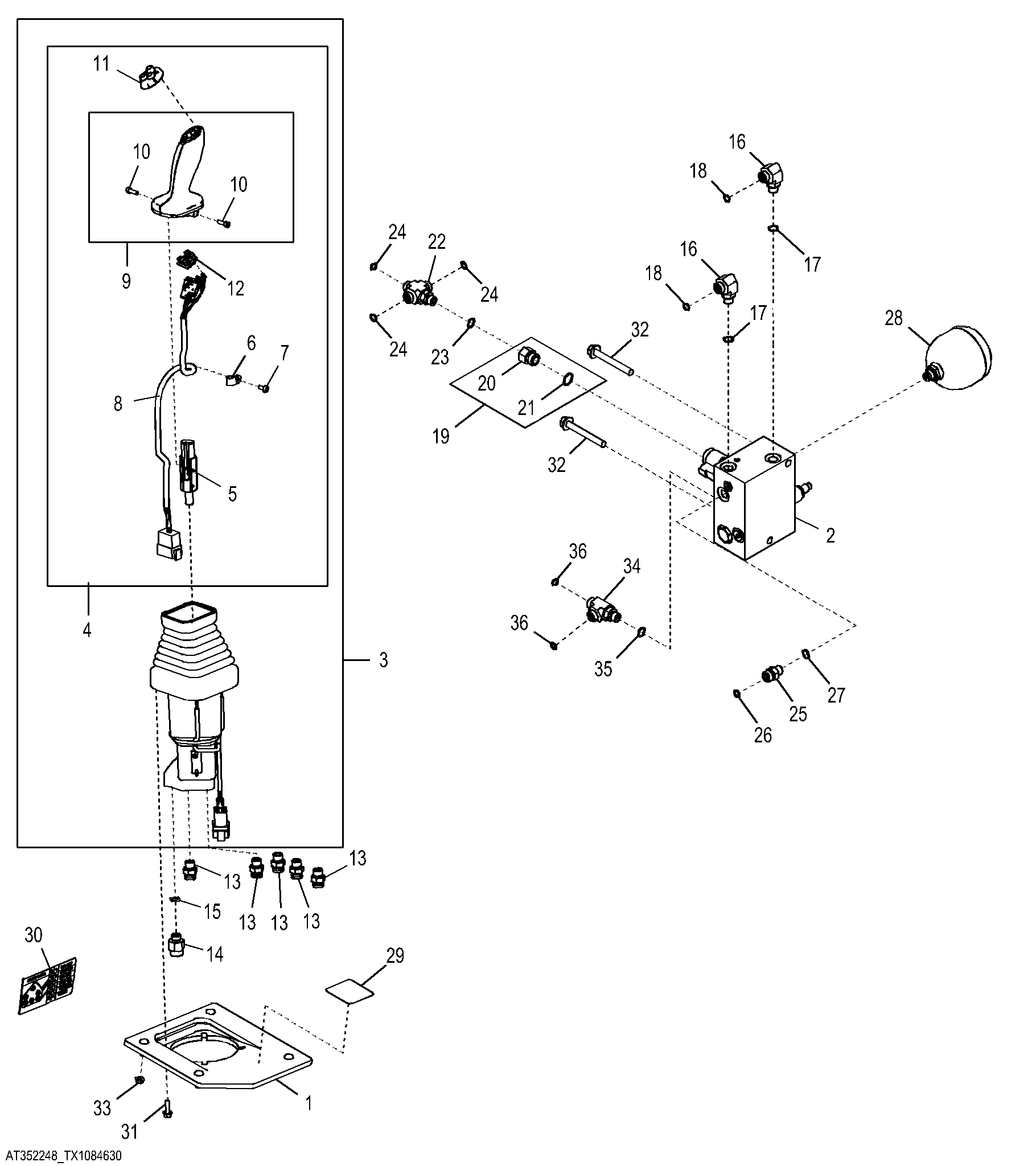

Dual Axis Pilot Control W/O Front Auxiliary Hydraulic

Нет текстового описания
