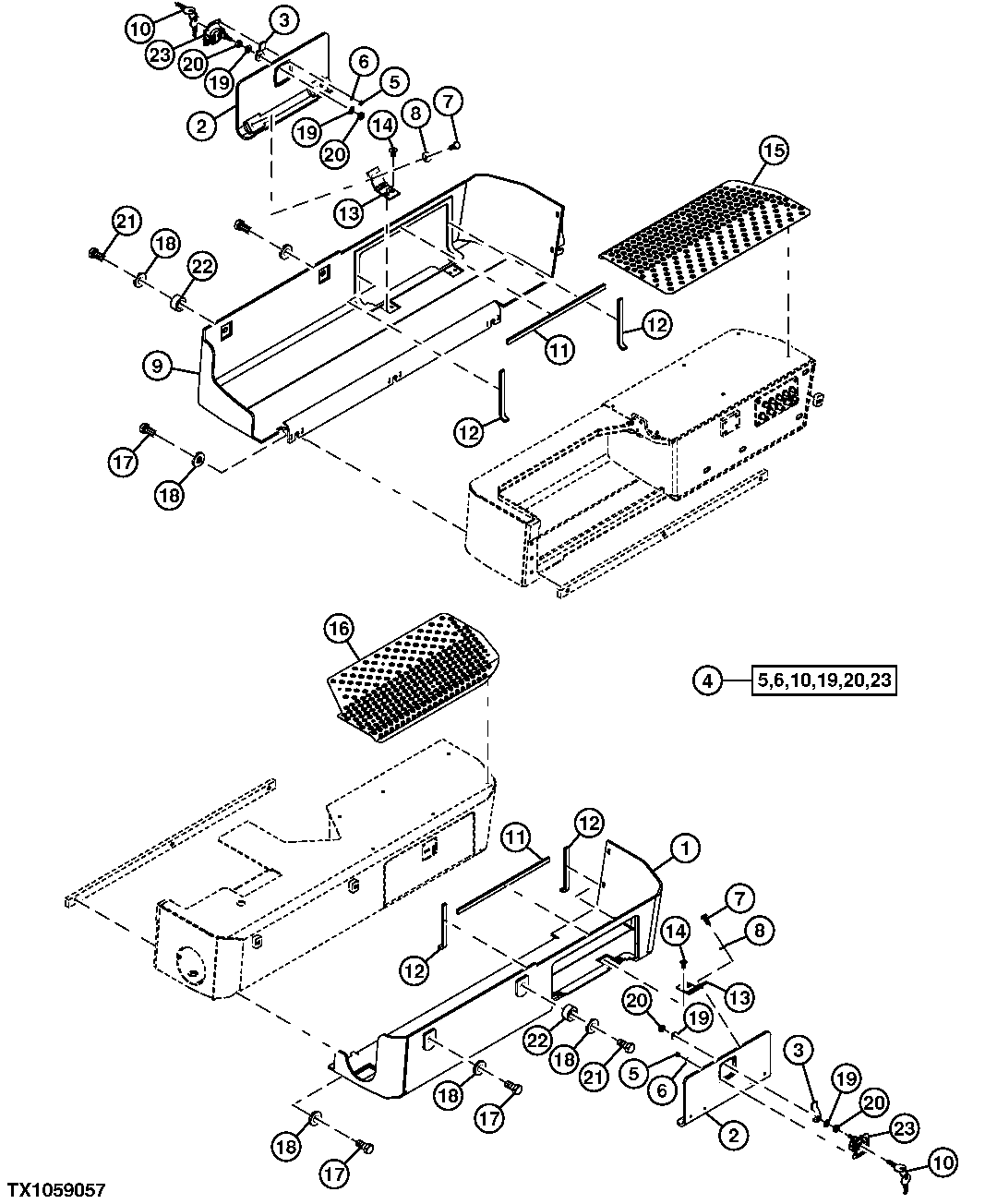

Tank and Battery Protection

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	LW9419738	1	Guard	-
1	LW9415462	1	Guard	-
2	LW9415474	2	Door	-
3	LW9415435	2	Latch	-
4	AT322845	2	Latch	-
5	14M7272	8	Nut	M6
6	LW10289802	8	Washer	-
7	19M7167	8	Cap Screw	M10 X 25
8	24M7213	8	Washer	10.500 X 25 X 4 mm
9	LW9415457	1	Guard	-
9	LW9419725	1	Guard	-
10	AT195947	2	Shaft Key	-
11	-	1	Part 13	0.58 m, (MAKE FROM LW10306154 ) (SUB FOR LW10300325 ) (CTL)
12	-	1	Part 14	0.54 m, (MAKE FROM LW10306154 ) (SUB FOR LW10300325 ) (CTL)
13	LW9415458	4	Hinge	-
14	AT266169	8	Screw	-
15	LW9415452	1	Plate	-
16	LW9415521	1	Plate	-
17	19M7283	12	Cap Screw	M16 X 35
17	19M7283	8	Cap Screw	M16 X 35
18	24H1367	12	Washer	21/32" X 1-1/4" X 1/4"
19	24M7240	4	Washer	13 X 25 X 3 mm
20	14M7275	4	Nut	M12
21	19M8558	4	Cap Screw	M16 X 55
22	LW10307352	4	Spacer	-
23	-	2	Part 26	-
