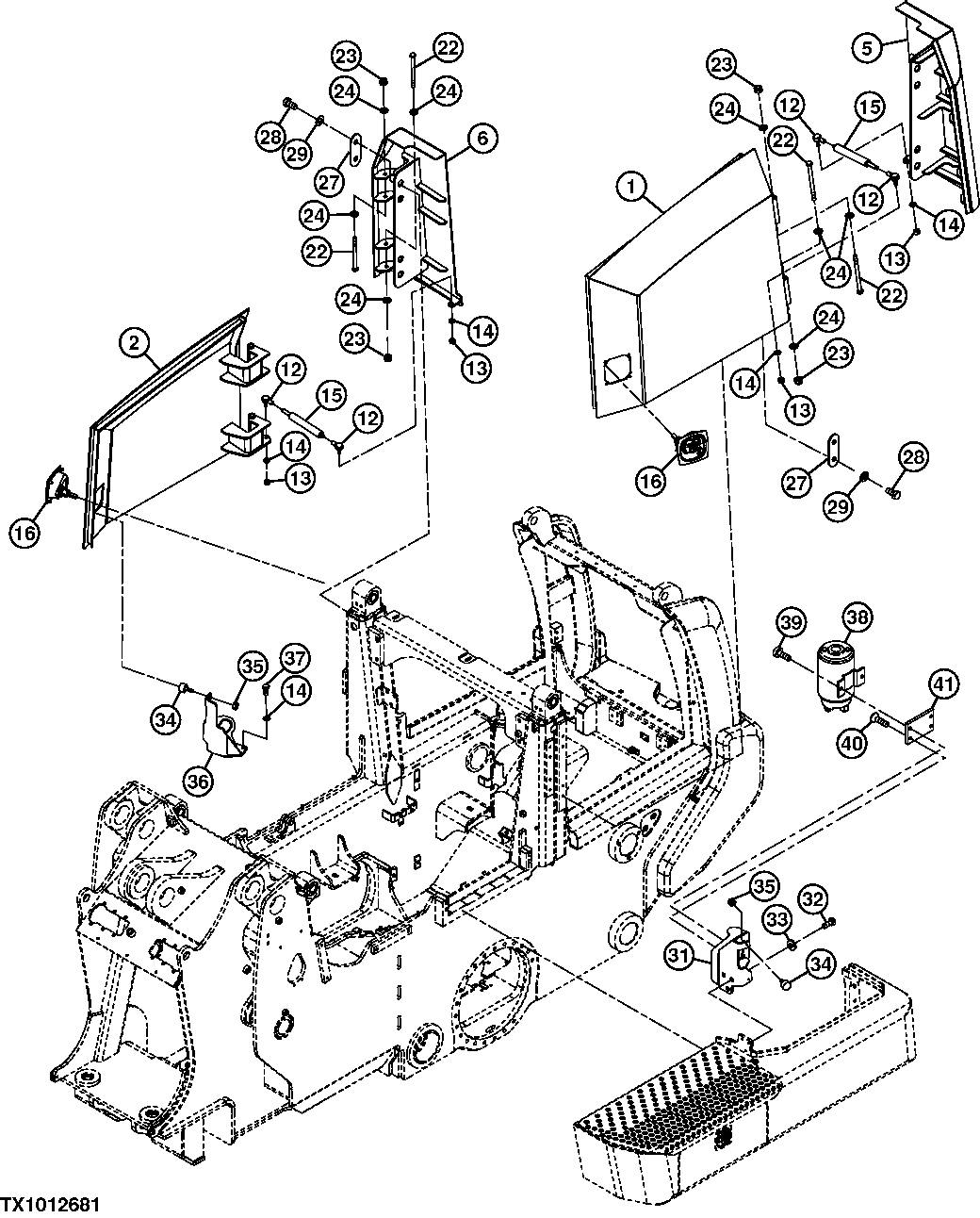

Side Compartment Doors and Cylinders

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	LW9412684	1	Door	(LH)
2	LW9412709	1	Door	(RH)
5	LW9412685	1	Cover	(LH)
6	LW9412710	1	Cover	(RH)
12	AT274982	4	Ball Joint	-
13	14M7273	4	Nut	M8
14	24M7055	12	Washer	8.400 X 16 X 1.600 mm
15	LW10303148	2	Gas Operated Cylinder	-
16	AT322845	2	Latch	Complete Components On Another Page
22	19M7638	4	Cap Screw	M10 X 130
23	14M7517	4	Lock Nut	M10
24	24M7028	8	Washer	10.500 X 20 X 2 mm
27	LW9407726	8	Bracket	-
28	19M7872	16	Cap Screw	M12 X 25
29	24M7240	16	Washer	13 X 25 X 3 mm
31	LW9416029	1	Bracket	-
31	LW9417590	1	Bracket	-
32	19M7402	3	Cap Screw	M10 X 25
33	24M7213	3	Washer	10.500 X 25 X 4 mm
34	AT274867	4	Stop	-
35	14M7272	4	Nut	M6
36	LW9413429	1	Bracket	-
37	19M7881	4	Screw	M8 X 20
38	LW6001721	1	Relay	-
39	21M7278	2	Screw	M5 X 10
40	LW4601375	2	Screw	-
41	LW9414530	1	Shim	-

Side Compartment Doors and Cylinders
