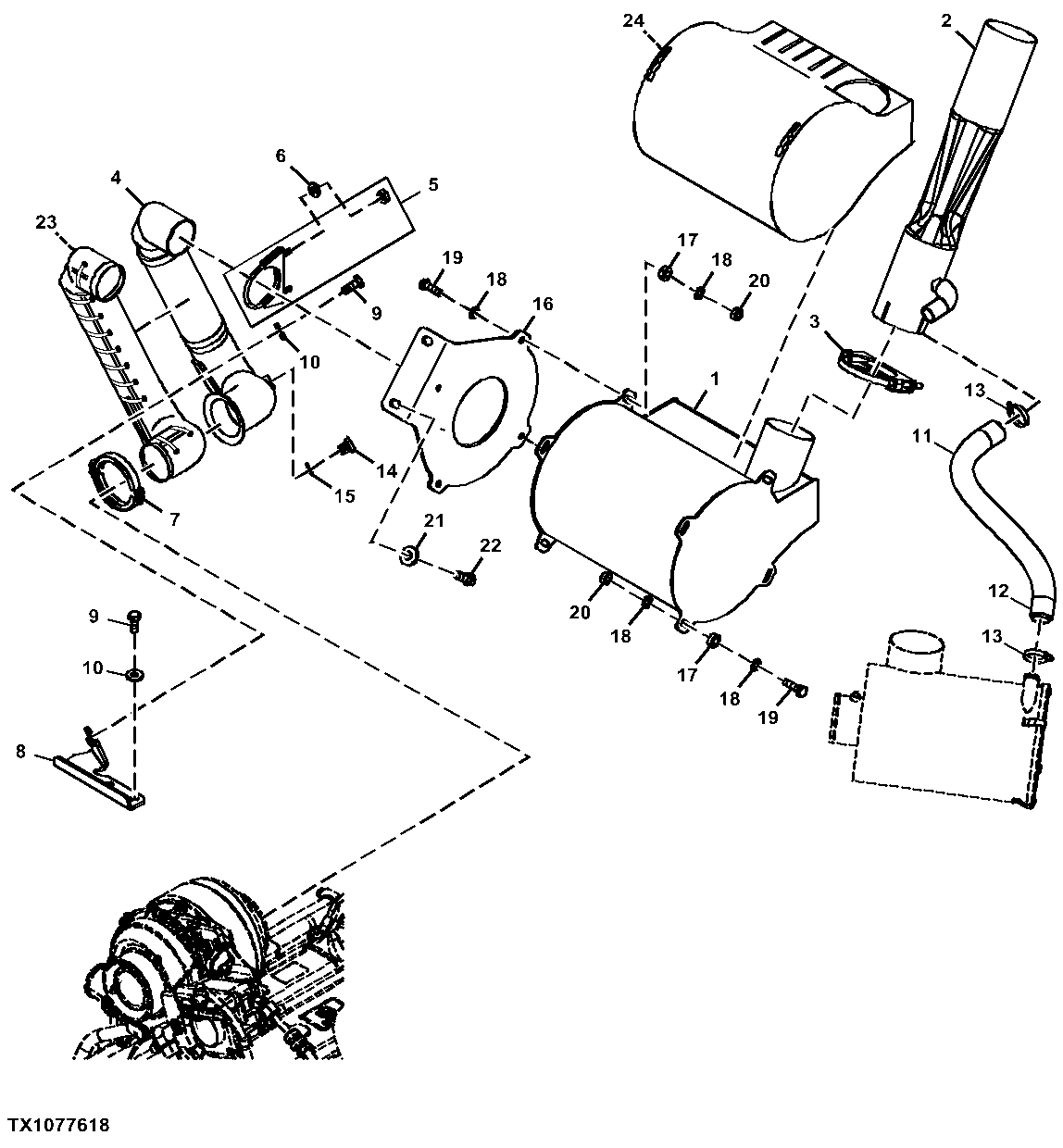

Muffler, Heat Shields and Exhaust Pipes

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	LW10287941	1	Muffler	-
2	LW9408035	1	Exhaust Pipe	-
3	AT276364	1	Clamp	-
4	LW9409828	1	Hose	-
5	AT275192	1	Clamp	-
6	24H1621	2	Washer	11/32" X 1" X 0.220"
7	AT219065	1	Clamp	(SUB FOR RE40048 )
8	LW9409982	1	Bracket	-
9	19M7167	3	Cap Screw	M10 X 25
10	24M7213	3	Washer	10.500 X 25 X 4 mm
11	-	1	Part 11	0.55 m, (MAKE FROM LW9812379 ) ( SUB FOR AT275001 ) (CTL)
12	-	1	Part 12	1.0 m, (MAKE FROM LW10306359) (SUB FOR AT274954 ) (CTL)
13	AT218895	2	Hose Clamp	-
14	AT274066	1	Fitting	-
15	AT274171	1	Seal	-
16	LW9408065	1	Bracket	-
17	LW4001976	7	Washer	-
18	24M7028	14	Washer	10.500 X 20 X 2 mm
19	19M7169	7	Cap Screw	M10 X 35
20	14M7274	7	Nut	M10, (SUB FOR 14M7274 )
21	24H1272	2	Washer	9/16" X 1-1/4" X 1/4"
22	19M7285	2	Cap Screw	M12 X 30
23	LW10429445	1	Insulator	-
24	LW10429446	1	Insulator	-

Muffler, Heat Shields and Exhaust Pipes

Нет текстового описания
