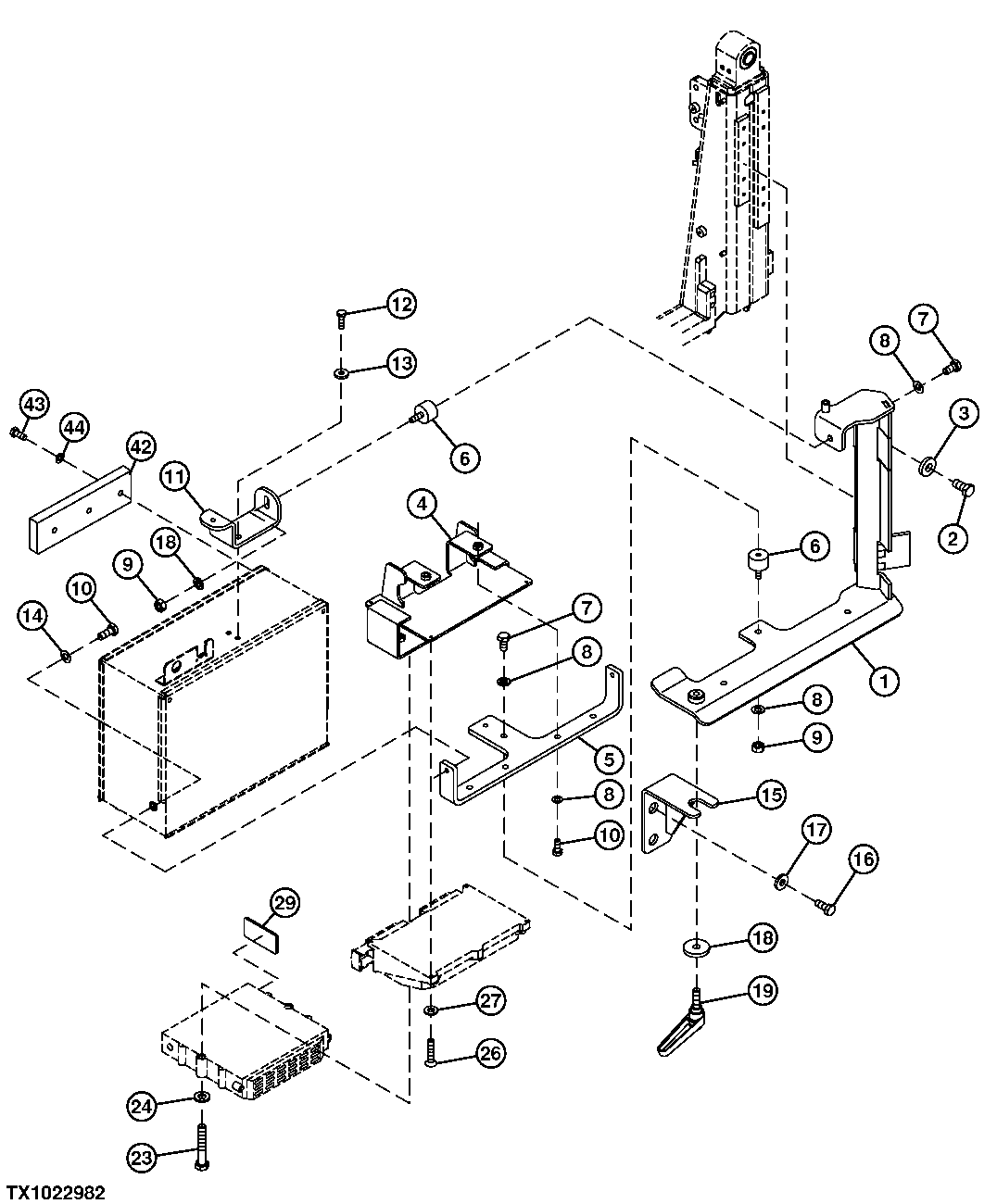

Load Center Mounting

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	LW9407992	1	Bracket	-
2	19M7268	4	Cap Screw	M12 X 25
3	24H1272	4	Washer	9/16" X 1-1/4" X 1/4"
4	LW9407924	1	Bracket	-
5	LW9407224	1	Bracket	-
6	LW7402771	4	Isolator	-
7	19M7162	4	Cap Screw	M8 X 16
8	24M7055	10	Washer	8.400 X 16 X 1.600 mm
9	14M7273	4	Nut	M8
10	19M7269	4	Cap Screw	M8 X 50
11	LW9408212	1	Bracket	-
12	19M7077	2	Cap Screw	M6 X 20
13	24M7250	2	Washer	6.400 X 17 X 3 mm
14	LW9745766	2	Washer	-
15	LW9407941	1	Bracket	-
16	19M7167	2	Cap Screw	M10 X 25
17	24M7213	2	Washer	10.500 X 25 X 4 mm
18	LW9408213	3	Washer	-
19	LW10815987	1	Lever	(SUB FOR LW10288269 )
21	19M7603	2	Screw	M6 X 20, Not Illustrated
22	24M7250	2	Washer	6.400 X 17 X 3 mm, Not Illustrated
23	19M7269	2	Cap Screw	M8 X 50
24	24M7055	2	Washer	8.400 X 16 X 1.600 mm
26	AT278372	4	Cap Screw	-
27	24M7088	4	Washer	6.600 X 12 X 1.600 mm
29	LW9415658	1	Bracket	-
42	LW9416948	1	Strip	-
42	LW9408649	1	Bracket	-
43	19M7603	2	Screw	M6 X 20
44	24M7250	2	Washer	6.400 X 17 X 3 mm
