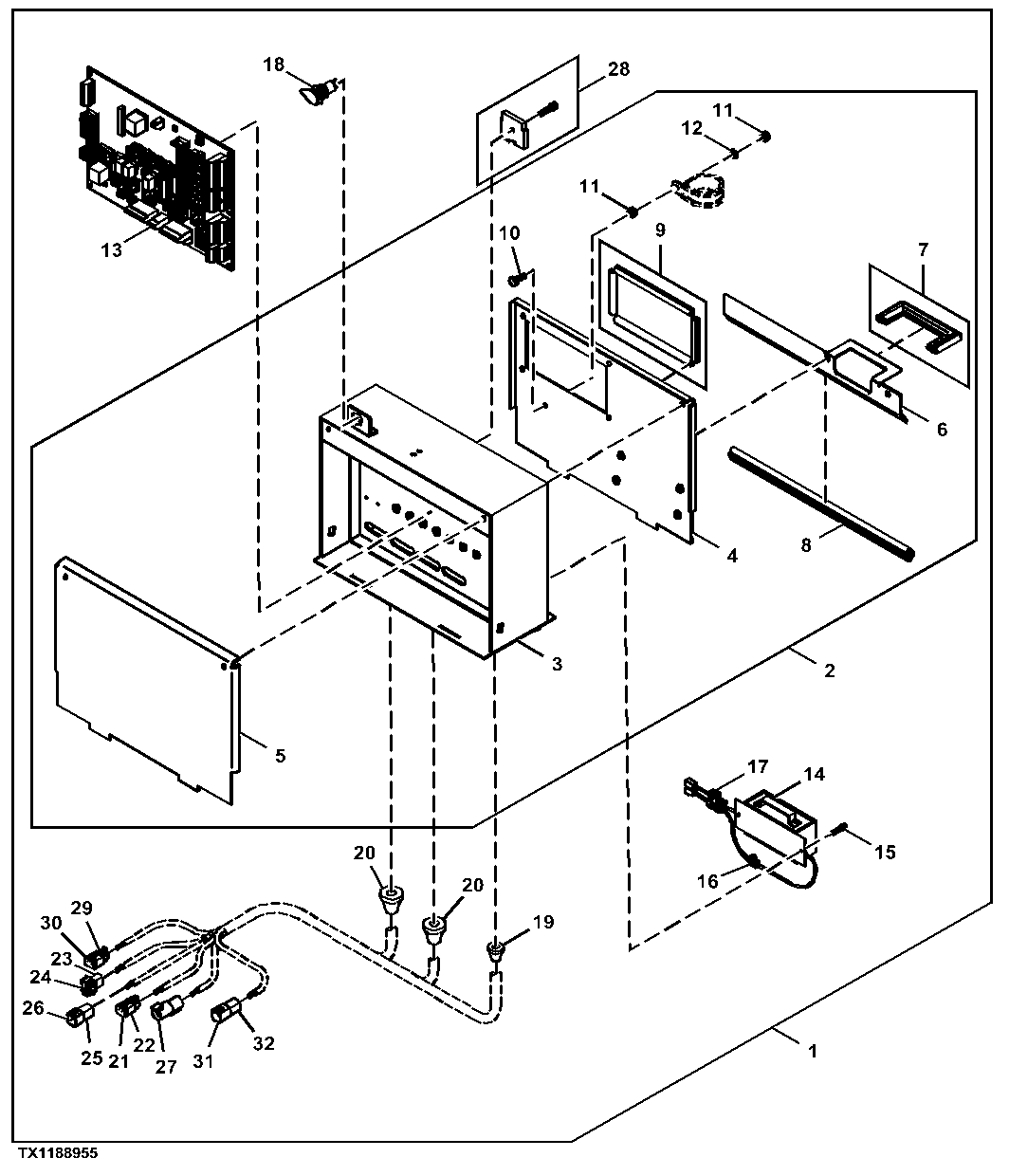

Load Center Components (009280 - 010340)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	LW9417399	1	Electrical Load Center	-
2	LW9407951	1	Cover	-
3	LW10473063	1	Housing	-
4	LW10473064	1	Cover	-
5	LW10473065	1	Cover	-
6	LW10304868	1	Bracket	-
7	-	1	Part 7	MF LW10306292, CTL 220 mm (0.72 ft)
8	-	1	Part 8	MF LW10306186, CTL 360 mm (1.18 ft)
9	-	1	Part 9	MF T85056, CTL 500 mm (1.64 ft)
10	19M7139	1	Cap Screw	M8 X 20
11	14M7273	2	Nut	M8
12	LW10289803	1	Washer	-
13	-	1	Part 13	Components On Separate Page
14	AT265622	1	Converter	-
15	19M7887	4	Screw	M5 X 10
16	AT274556	1	Clip	-
17	AT261231	1	Clamp	-
18	LW11001612	1	Socket Outlet	-
19	LW7414188	1	Grommet	-
20	LW7414189	2	Grommet	-
21	LW6003169	1	Electrical Connector Assy	-
21	LW7371707	1	Elec. Connector Seal	-
22	57M7620	1	Electrical Connector Assy	-
23	LW6003273	1	Electrical Connector Assy	-
24	LW6004376	1	Elec. Connector Seal	-
25	LW6003166	1	Electrical Connector Assy	-
26	LW6004380	1	Elec. Connector Seal	-
27	LW6203666	1	Elec. Connector Housing	-
28	AT310298	1	Clamp	-
29	LW693013114	1	Electrical Connector Assy	-
30	LW6205172	1	Elec. Connector Seal	-
31	AT274456	1	Socket	-
32	AT274684	4	Elec. Connector Terminal	-
33	AT274683	1	Lock	-

Load Center Components (009280 - 010340)
