Открытый узел

Hydrostatic Motor Hydraulic Hoses

Hydrostatic Motor Hydraulic Hoses

Hydrostatic Motor Hydraulic Hoses

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

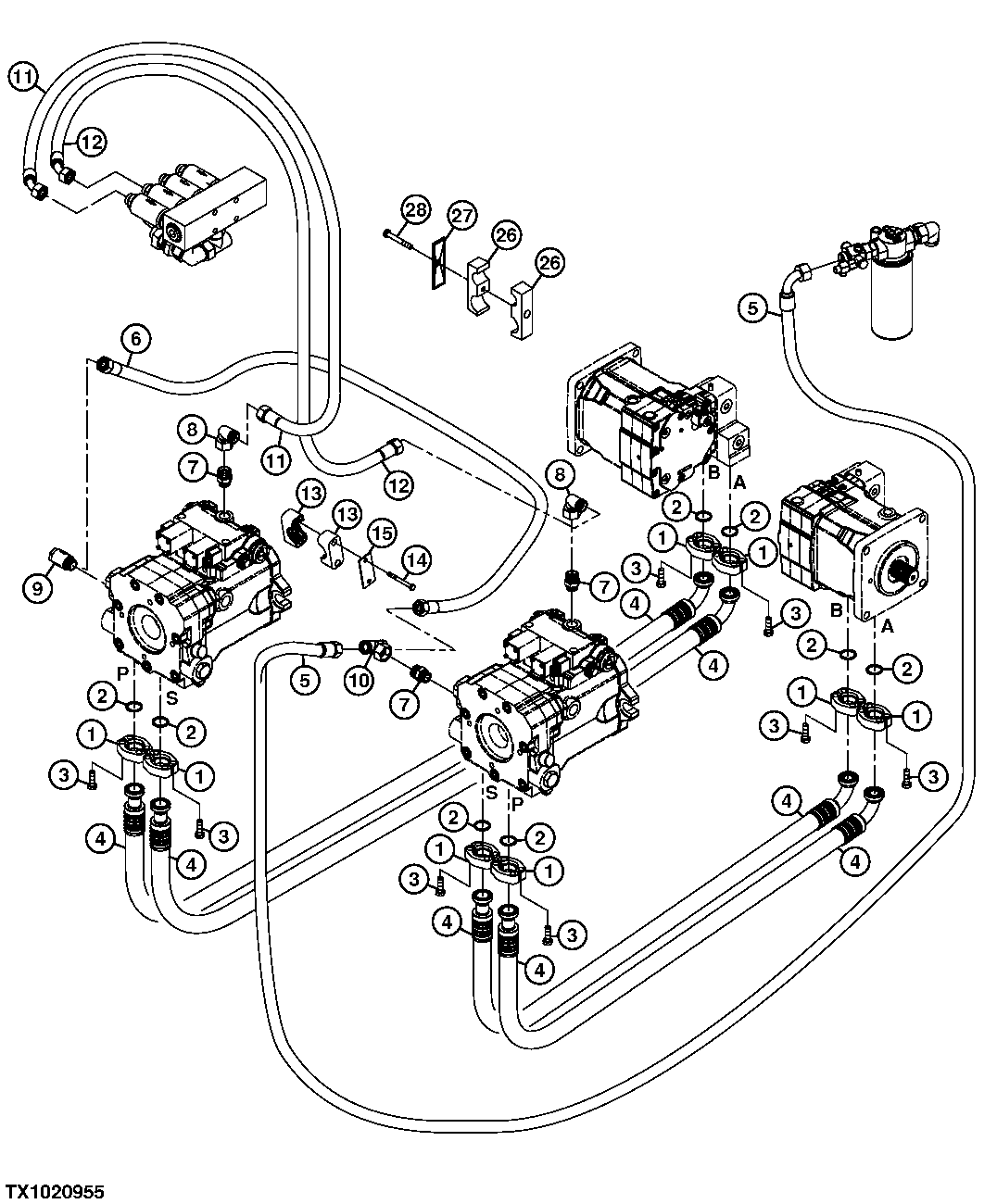

Hydrostatic Motor Hydraulic Hoses

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT326441	16	Flange	-
2	LW10472425	8	O-Ring	SUB FOR LW10290518
3	19M8423	32	Cap Screw	M14 X 45
4	LW10216517	4	Hydraulic Hose	(INCLUDES (2) T78393 )
4	T78393	2	O-Ring	-
5	LW10290275	1	Hydraulic Hose	(INCLUDES 51M7109 AND 51M7102 )
5	51M7109	1	O-Ring	15 X 2 mm
6	LW10037114	1	Hydraulic Hose	(INCLUDES (2) 51M7109 )
6	51M7109	2	O-Ring	15 X 2 mm
6	51M7102	1	O-Ring	20 X 2 mm
7	XGE18LMEDCF	3	Fitting	SUB FOR AT274522
8	AT274831	3	Elbow Fitting	-
9	AT187610	1	Elbow Fitting	-
10	XET22LCF	1	Fitting	SUB FOR AT277092
10	51M7109	1	O-Ring	15 X 2 mm
11	LW10037370	1	Hydraulic Hose	(INCLUDES (2) 51M7109 )
11	51M7109	1	O-Ring	15 X 2 mm
12	LW10037371	1	Hydraulic Hose	(INCLUDES (2) 51M7109 )
12	51M7109	1	O-Ring	15 X 2 mm
13	LW602009108	10	Hose Clamp	-
14	19M8040	10	Screw	M6 X 60
15	AT218510	5	Plate	-
26	-	2	Part 23	(LW10290326 NA)
27	-	2	Part 24	-
28	19M7185	2	Cap Screw	M8 X 60
