Открытый узел

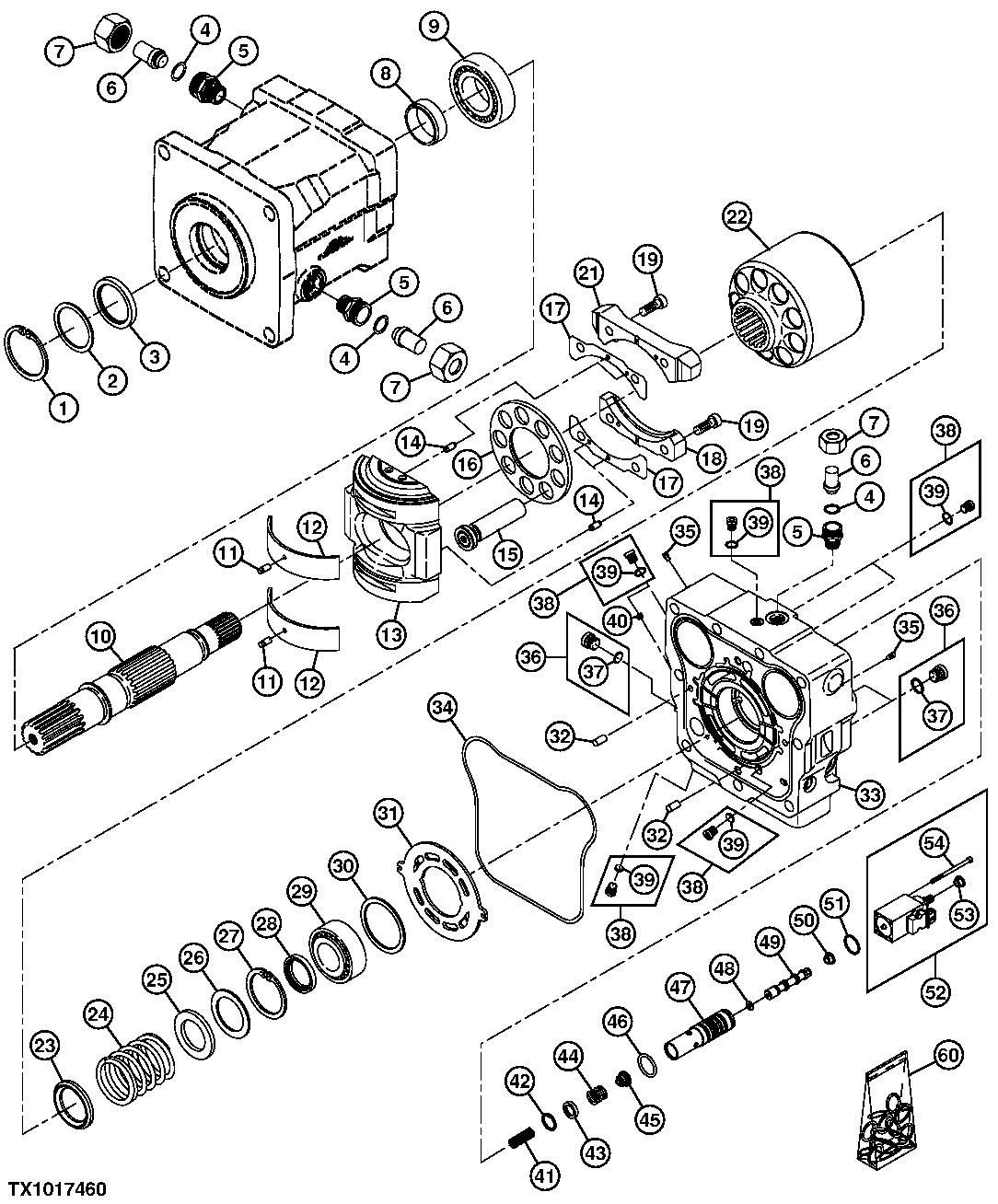

Hydrostatic Drive Motor Components ( - 011102)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT218452	1	Retainer	-
2	LW7409148	1	Shim	-
3	LW7410879	1	Seal	-
4	LW10354981	3	O-Ring	-
5	LW10289065	3	Fitting	-
5	LW10113677	1	Fitting Plug	ALSO ORDER LW10029612
6	LW10354980	3	Plug	-
7	LW10354982	3	Tube Nut	-
8	LW10289067	1	Bearing Race	-
9	LW10289072	1	Bearing Race	-
10	LW10289078	1	Shaft	-
11	AT265201	2	Pin Fastener	-
12	LW10289079	2	Bearing	-
13	LW10289080	1	Swash Plate	-
14	AT265204	4	Bushing	-
15	LW10289091	9	Piston	-
16	LW10289094	1	Plate	-
17	LW10450552	1	Shim	NLA, 0.1 mm
17	LW10450551	1	Shim	NLA, 0.75 mm
17	LW10289236	1	Shim	NLA, 0.1 mm
17	LW10289232	1	Shim	NLA, 0.75 mm
17	LW10289231	1	Shim	NLA, 0.05 mm
17	LW10450550	1	Shim	NLA, 0.05 mm
18	LW10289239	1	Plate	NLA
18	LW10450553	1	Plate	-
19	LW10289241	4	Screw	-
21	LW10289243	1	Plate	NLA
22	LW10450554	1	Cylinder Block	-
22	LW10289245	1	Cylinder Block	-
23	LW10289248	1	Washer	-
24	LW10289249	1	Compression Spring	-
25	LW10289250	1	Washer	-
26	LW4000764	1	Shim	-
26	LW4000765	1	Shim	-
26	LW4001232	1	Shim	-
27	AT276761	1	Wear Ring	-
28	LW10289255	1	Washer	-
29	LW10038991	1	Tapered Roller Bearing	-
30	LW7409141	1	Shim	1.0 mm
30	LW7409148	1	Shim	1.8 mm
30	LW7409147	1	Shim	1.6 mm
30	LW7409146	1	Shim	1.4 mm
30	LW7409145	1	Shim	1.2 mm
30	LW7409144	1	Shim	1.15 mm
30	LW7409143	1	Shim	1.1 mm
30	LW7409142	1	Shim	1.05 mm
31	LW10289291	1	Plate	-
31	LW10450576	1	Plate	-
32	AT265063	2	Pin Fastener	-
33	LW11007516	1	Housing	AO LW11222245 AND LW7006050, SUB FOR LW10289295
34	LW10289294	1	Seal	-
35	LW10289298	2	Fitting Plug	-
36	AT265094	2	Drain Plug	-
37	AT265095	1	O-Ring	-
38	LW10028551	8	Fitting Plug	-
39	LW10007791	1	O-Ring	-
40	22M7079	1	Set Screw	M6 X 6
41	LW10289336	1	Spring	-
41	LW10450613	1	Spring	-
42	LW10289337	1	Ring	-
43	LW10296376	1	Round Retainer	SUB FOR LW10289340
44	LW10289339	1	Spring	-
45	LW10296376	1	Round Retainer	SUB FOR LW10289340
46	LW10039301	1	O-Ring	-
47	LW10289341	1	Bushing	-
48	LW518601608	1	Round Retainer	-
49	LW10289364	1	Jet	-
50	LW10289366	1	Bushing	-
51	AT274541	1	O-Ring	-
52	LW10018343	1	Solenoid	-
53	LW7411382	1	Nut	-
54	AT274196	4	Socket Head Screw	-
60	LW10289395	1	Seal Kit	-

Hydrostatic Drive Motor Components ( - 011102)
