Hydrostatic and Hydraulic Test Port Hoses and Test Port Fittings

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	LW10300422	1	Hydraulic Hose	Fabricate, (INCLUDES 51M7105 AND 51M7106 )
2	LW10300423	1	Hydraulic Hose	Fabricate, (INCLUDES 51M7105 )
3	LW10290279	4	Hydraulic Hose	Fabricate, (INCLUDES 51M7107 )
4	AT277197	8	Clamp	-
5	AT274755	2	Plate	-
6	-	2	Part 6	-
7	R44302	40	Tie Band	-
25	LW9407563	1	Bracket	-
26	19M7881	4	Screw	M8 X 20
27	24M7055	4	Washer	8.400 X 16 X 1.600 mm
28	LW9411614	4	Junction Block	(SUB FOR LW9415805 )
29	LW7409922	4	Diagnostic Coupling	-
30	AT274682	4	Coupling	(SUB FOR LW9415212 )
31	R28782	1	O-Ring	-
34	XSV08SCF	1	Fitting	SUB FOR AT274681
35	LW9413744	1	Tee Fitting	-
36	AT274336	1	Fitting	-
37	AT321211	1	Fitting	-
37	T217792	1	Label	-
38	LW9418307	1	Junction Block	-
39	LW10472425	2	O-Ring	SUB FOR LW10290518
40	LW4600670	8	Cap Screw	-
40	19M8727	8	Cap Screw	M14 X 100
41	XSV12SCF	4	Fitting	SUB FOR AT218495
42	AT274682	4	Coupling	-
43	LW9402173	1	Fitting	-
44	XSV08SCF	1	Fitting	SUB FOR AT274681
45	14M7158	6	Nut	M16
46	AT274095	4	Nut	-

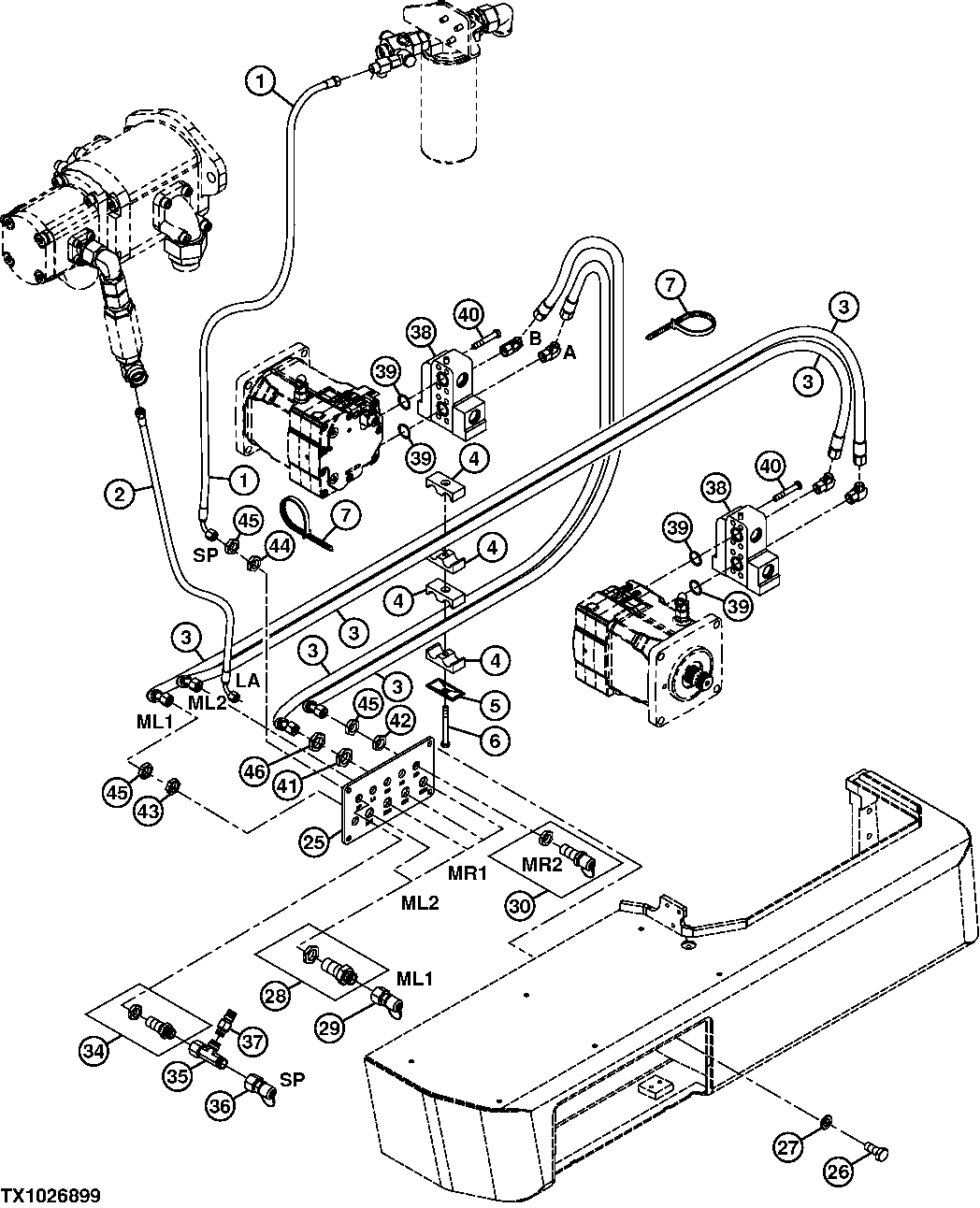

Hydrostatic and Hydraulic Test Port Hoses and Test Port Fittings

Нет текстового описания
