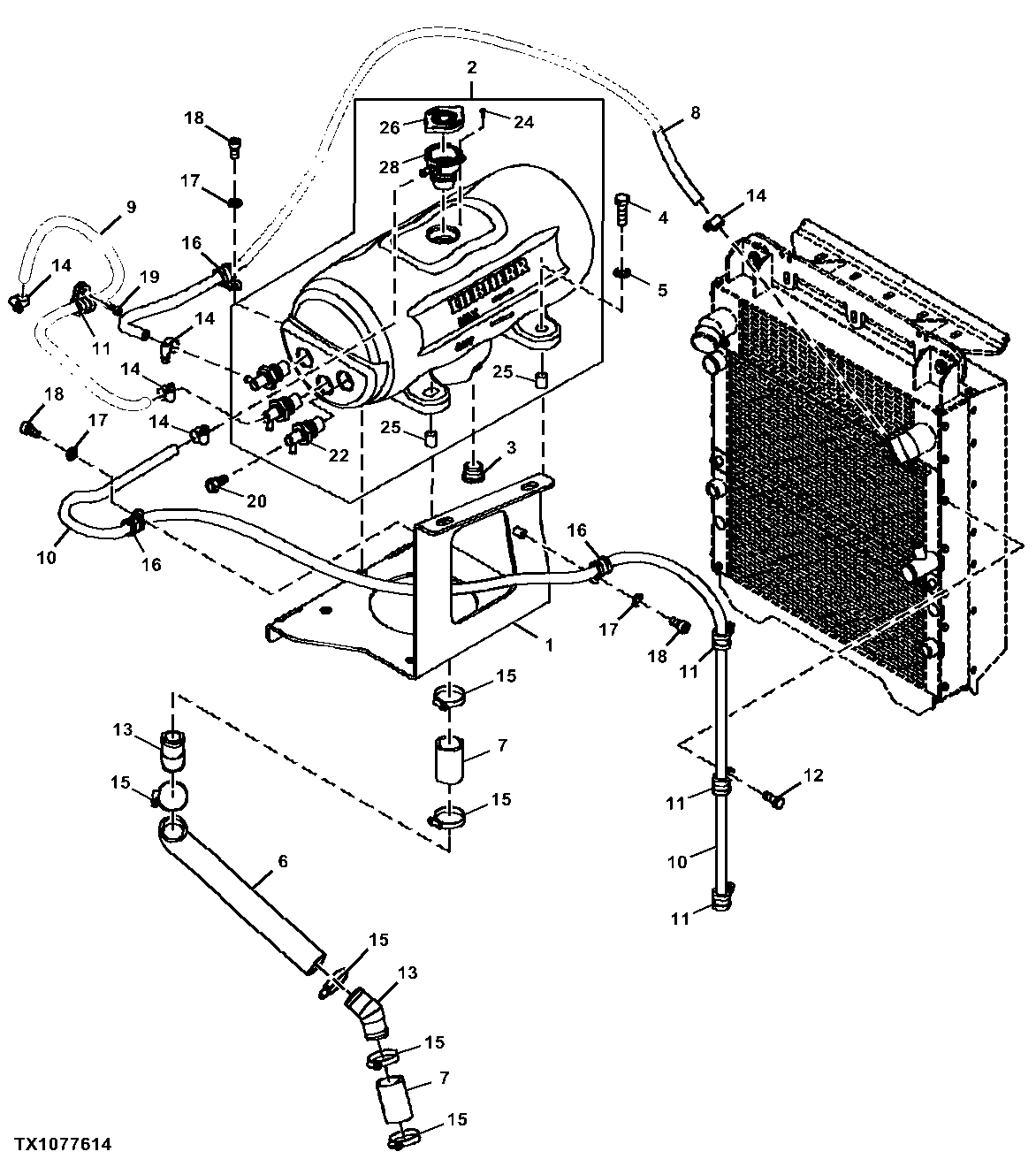

Expansion Tank Fittings and Hoses ( - 010459)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	LW9414310	1	Bracket	-
2	LW8921019	1	Reservoir	-
3	LW10347222	1	Fitting Plug	( ALSO ORDER L53840 )
3	L53840	1	O-Ring	-
4	19M7493	4	Cap Screw	M12 X 40
5	24M7240	4	Washer	13 X 25 X 3 mm
6	-	1	Part 7	0.37 m, ( CTL ) ( MAKE FROM LW10306193 ) (SUB FOR LW4901428 )
7	LW10346201	2	Hose	-
8	-	1	Part 9	0.86 m, ( CTL ) ( MAKE FROM LW10306192 ) (SUB FOR LW4601390 )
9	-	1	Part 10	0.25 m, ( CTL ) ( MAKE FROM LW10306192 ) (SUB FOR LW4601390 )
10	-	1	Part 11	1.8 m, ( CTL) ( MAKE FROM LW9812392 ) (SUB FOR LW4601390 )
11	AT316595	3	Clamp	-
12	19M7167	3	Cap Screw	M10 X 25
13	LW9415716	2	Tube	-
14	AT309921	5	Hose Clamp	-
15	AT218895	6	Hose Clamp	-
16	AT274646	3	Clip	-
17	24M7055	3	Washer	8.400 X 16 X 1.600 mm
18	19M7761	3	Screw	M8 X 16, ( SUB FOR LW4600051 )
19	LW10344042	2	Fitting Plug	-
20	19M7382	1	Cap Screw	M10 X 40
22	LW10423988	3	Fitting	-
23	LW10424148	1	Coupling	-
24	LW10424146	1	Screw	-
25	LW10424150	4	Spacer	-
26	LW10356095	1	Filler Cap	-

Expansion Tank Fittings and Hoses ( - 010459)

Нет текстового описания
