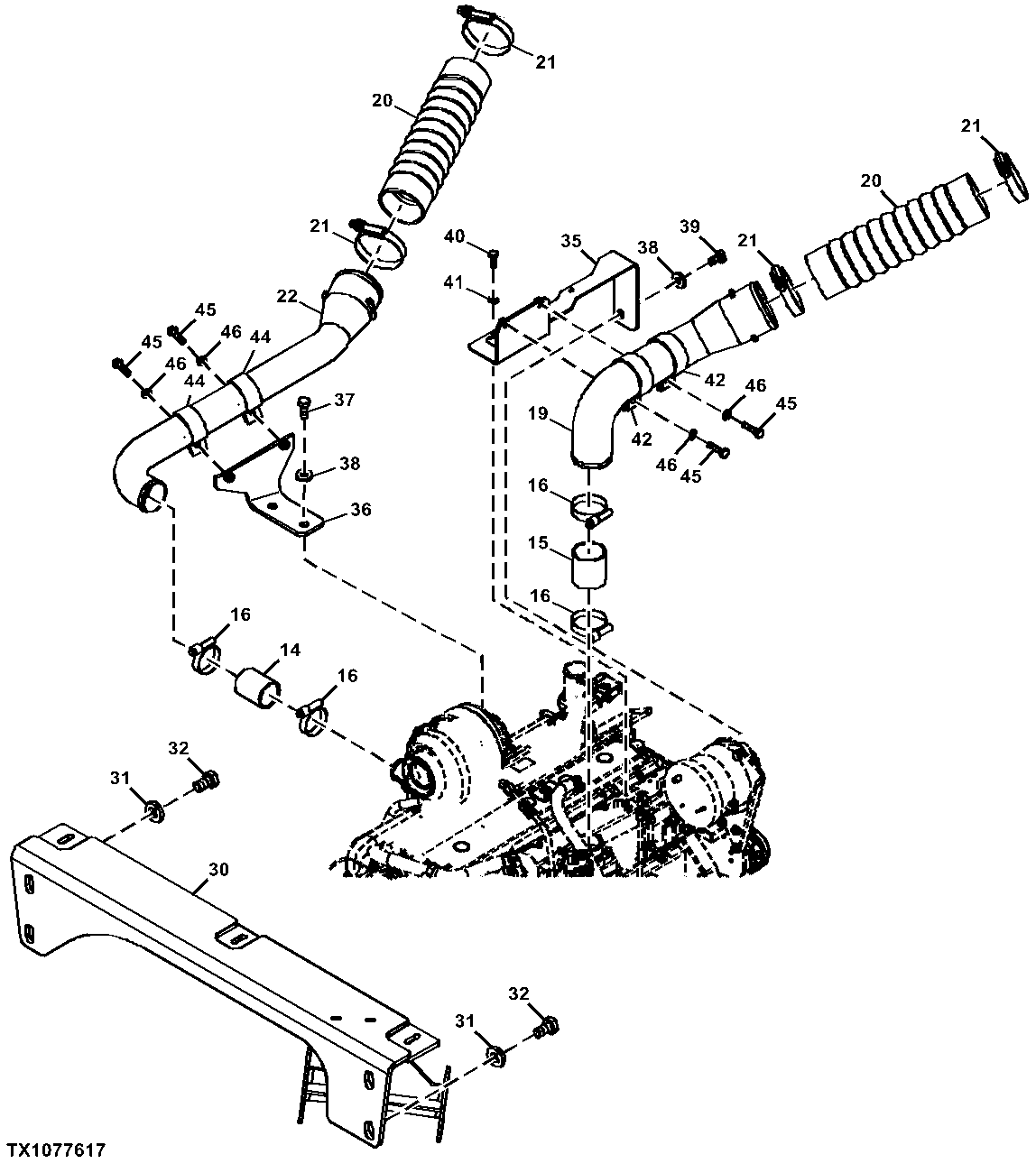

Engine Air Intake Pipes and Hoses ( - 10459)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
14	LW9410075	1	Hose	-
15	LW9410076	1	Hose	-
16	AH170895	4	Clamp	-
19	LW10303635	1	Air Flow Tube	-
20	AT266122	2	Hose	-
21	AT266123	4	Hose Clamp	-
22	LW9409840	1	Air Flow Tube	-
30	LW9415540	1	Support	-
31	LW9045312	4	Spacer	(SUB FOR R113500
32	19M7599	4	Cap Screw	M20 X 60, (SUB FOR 19M8174 )
35	LW9409967	1	Clamp	-
36	LW9409979	1	Clamp	-
37	19M7167	2	Cap Screw	M10 X 25
38	24M7213	3	Washer	10.500 X 25 X 4 mm
39	19M7938	1	Cap Screw	M10 X 20
40	19M7560	2	Cap Screw	M6 X 16
41	24M7088	2	Washer	6.600 X 12 X 1.600 mm
42	LW552050608	2	Clamp	-
44	LW552050408	2	Clamp	-
45	19M7513	4	Cap Screw	M8 X 30
46	24M7055	4	Washer	8.400 X 16 X 1.600 mm

Engine Air Intake Pipes and Hoses ( - 10459)
