Открытый узел

Cooling Package ( - 010459)

Cooling Package ( - 010459)

Cooling Package ( - 010459)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

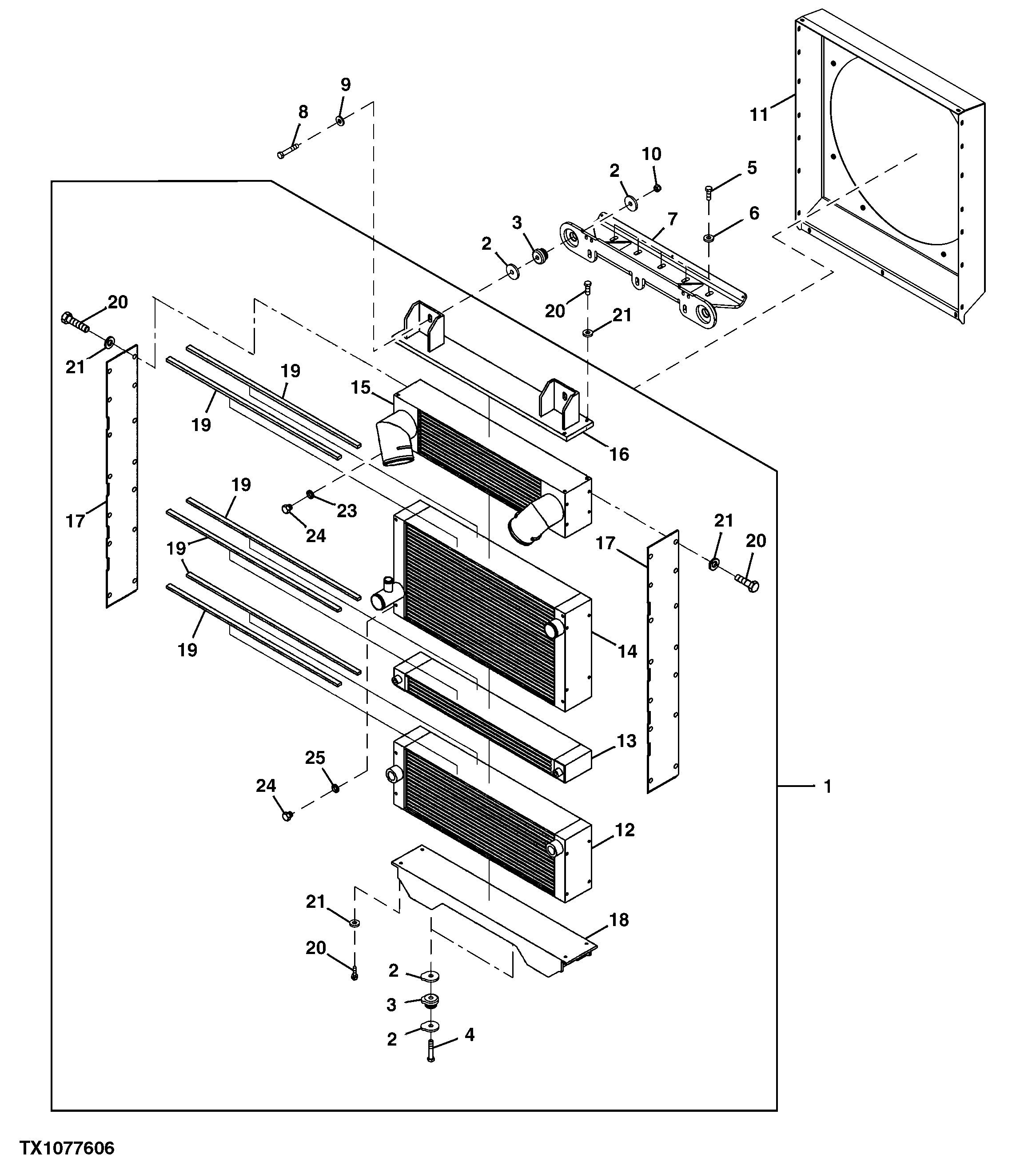

Cooling Package ( - 010459)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	( LW10425048 NLA)
2	LW9403146	8	Washer	-
3	LW10097096	4	Isolator	-
4	19M8485	2	Cap Screw	M16 X 90
5	19M7744	5	Cap Screw	M12 X 35
6	24H1272	5	Washer	9/16" X 1-1/4" X 1/4"
7	LW9416324	1	Bracket	-
8	19M8485	2	Cap Screw	M16 X 90
9	24H1367	2	Washer	21/32" X 1-1/4" X 1/4"
10	14M7328	2	Lock Nut	M16
11	LW9403415	1	Shroud	-
12	LW10354506	1	Oil Cooler	-
13	LW10354507	1	Fuel Cooler	-
14	LW10354649	1	Radiator	-
15	LW10354650	1	Air Cooler	-
16	LW10354510	1	Frame	-
17	LW10450267	2	Frame	-
18	LW10354512	1	Frame	-
19	-	1	Part 19	5.52 m, (MAKE FROM LW10306159 ) (CTL) (SUB FOR LW10354586 )
20	19M7166	36	Cap Screw	M10 X 20, (SUB FOR 19M7167 )
21	24M7028	36	Washer	10.500 X 20 X 2 mm
23	LW7003206	2	Sealing Washer	-
24	LW4600624	2	Fitting Plug	-
25	LW7003206	1	Sealing Washer	-
