Открытый узел

Cab Door Hinges

Cab Door Hinges

Cab Door Hinges

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

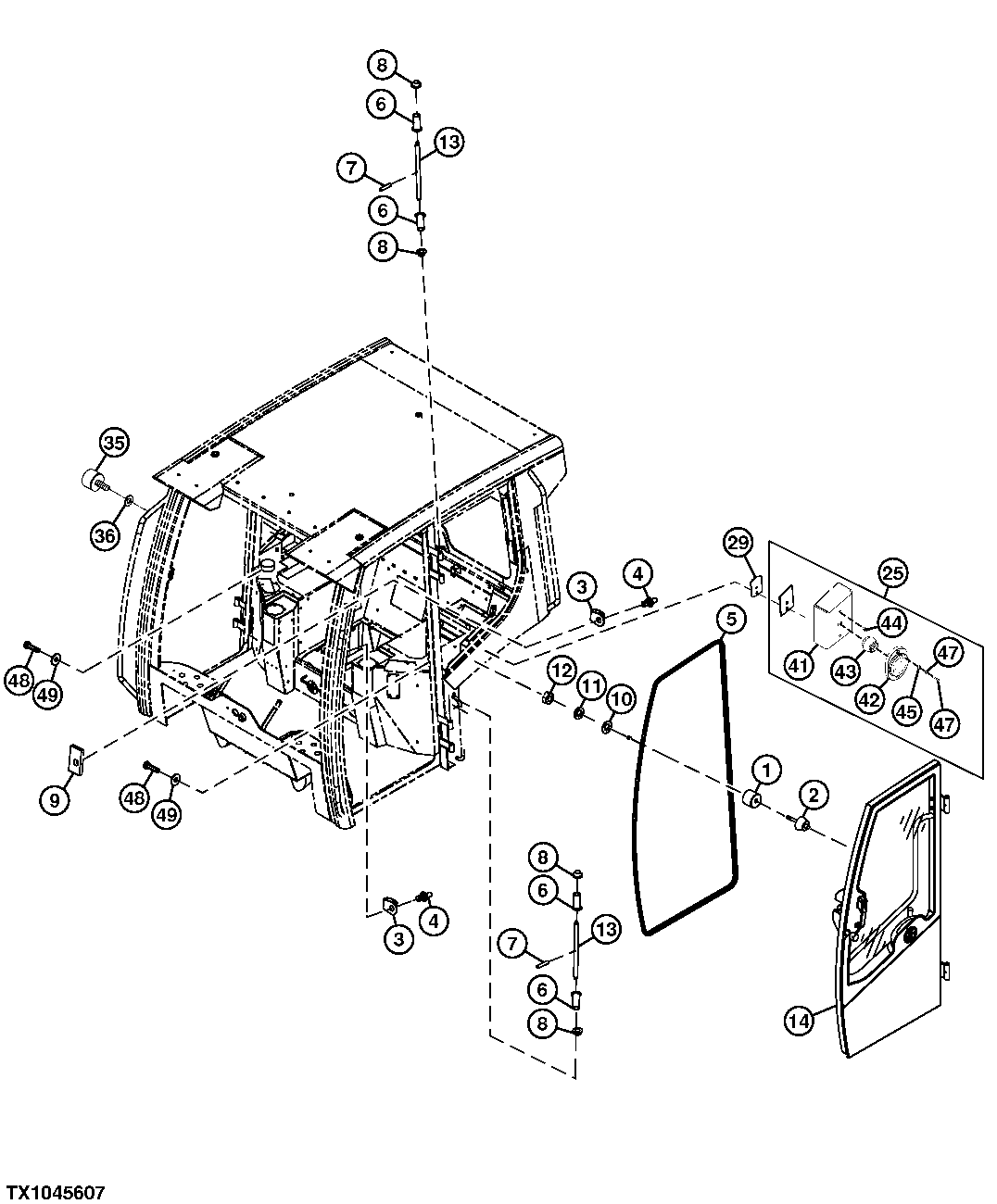

Cab Door Hinges

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24M7027	1	Washer	5.300 X 10 X 1 mm
1	LW9412922	2	Spacer	-
2	19M7288	4	Cap Screw	M8 X 30
2	AT218994	2	Bracket	-
3	AT218994	2	Bracket	-
4	AT265372	2	Bolt	-
5	-	1	Part 7	8.6 m, (MAKE FROM LW10306199 ) (CTL)
6	LW9412923	8	Bushing	-
7	LW4320038	4	Spring Pin	-
8	LW10332225	8	Cap	-
8	LW7414256	8	Lubrication Fitting	-
9	AT275183	2	Plate	-
9	LW10307393	2	Plate	-
10	24M7055	1	Washer	8.400 X 16 X 1.600 mm
11	AT274004	9	Spring Washer	-
12	14M7273	2	Nut	M8
13	LW9412924	4	Pin	-
13	LW10303601	4	Pin	-
14	LW9419213	1	Door	Components On Another Page, (RH)
14	LW9419212	1	Door	Components On Another Page, (LH)
14	LW9417473	1	Door	Components On Another Page, (LH)
14	LW9417474	1	Door	Components On Another Page, (RH)
25	-	2	Part 23	Service With Component Parts
29	LW9418745	2	Plate	-
35	AT275062	4	Stop	-
36	24M7139	4	Washer	6.400 X 18 X 1.600 mm
41	LW9419216	1	Bracket	-
41	LW9419214	1	Bracket	-
42	LW9418654	4	Bracket	-
43	AT275187	2	Pin Fastener	(SUB FOR LW9418655 )
44	LW10413162	4	Nut	-
45	24M7027	4	Washer	5.300 X 10 X 1 mm
46	-	4	Part 33	-
47	AT265068	4	Socket Head Screw	-
48	LW9412922	2	Spacer	-
48	24M7027	4	Washer	5.300 X 10 X 1 mm
49	LW10332219	2	Stop	-
49	19M7288	4	Cap Screw	M8 X 30
