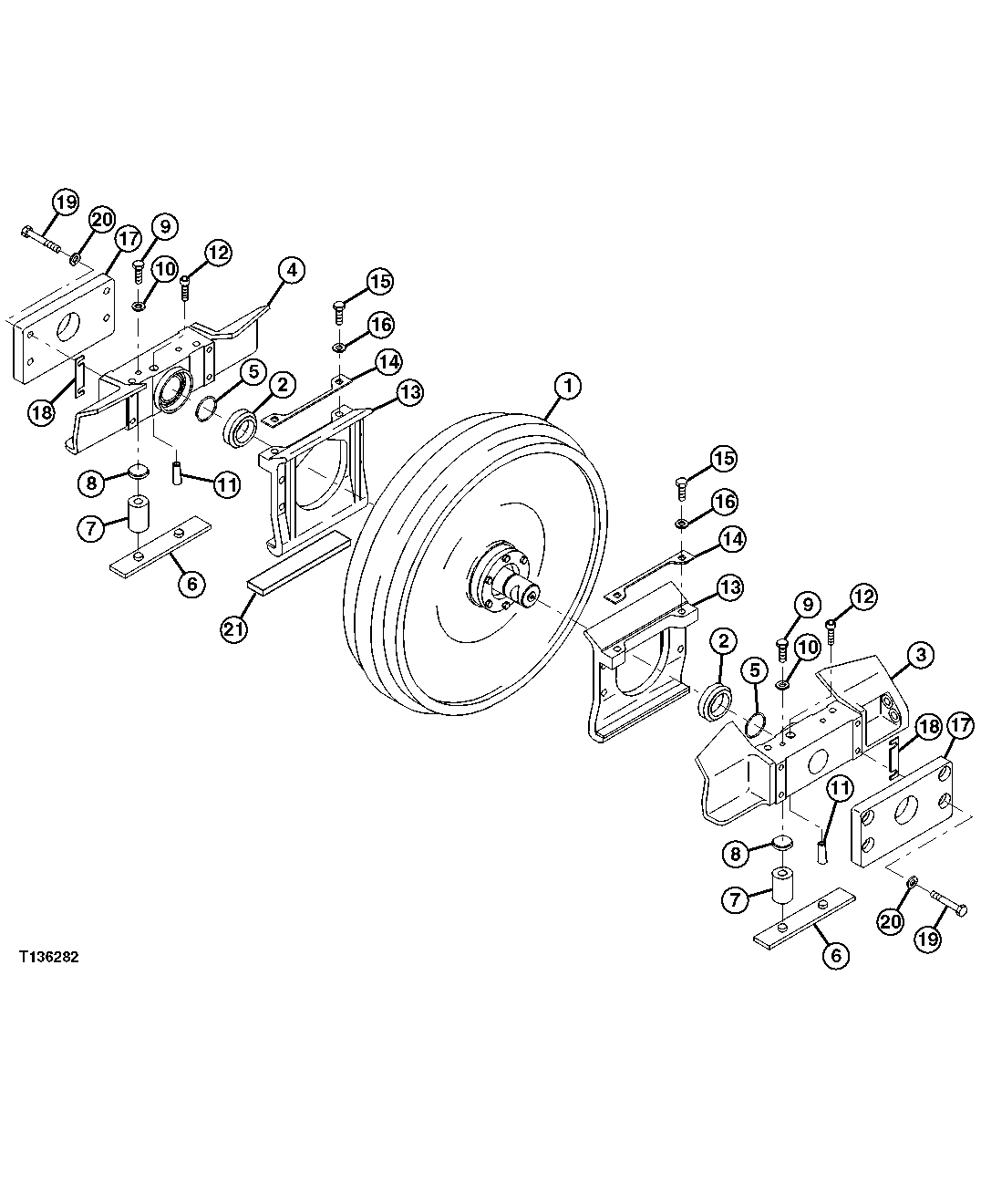

TRACK IDLER WHEEL COMPLETE ASSEMBLY ONLY, BRACKET AND GUIDE

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT276072	1	Idler	(COMPONENTS ON SEPARATE PAGE)
2	AT305855	2	Seal	(SUB FOR AT274603 OR AT64776)
3	AT276620	1	Bracket	-
4	AT276621	1	Bracket	-
5	R26282	2	O-Ring	(SUB FOR AT276170)
6	AT276650	2	Wear Plate	-
7	AT274298	4	Bushing	-
8	AT275286	4	Washer	-
9	19M7872	4	Cap Screw	M12 X 25
10	24M7240	4	Washer	13 X 25 X 3 mm
11	AT274489	2	Spacer	-
12	AT274978	2	Socket Head Screw	(SUB FOR AT275980, THIS APPLICATION)
13	AT276628	2	Guide	(INNER)
14	AT276406	6	Plate	-
15	19M7417	4	Cap Screw	M16 X 65
16	T116461	4	Washer	(SUB FOR 24M7280)
17	AT276583	2	Guide	-
18	AT276389	12	Shim	-
19	19M7758	8	Cap Screw	M12 X 130
20	24M7429	8	Washer	13 X 24 X 2.500 mm
21	AT276394	2	Strip	-

TRACK IDLER WHEEL COMPLETE ASSEMBLY ONLY, BRACKET AND GUIDE
