TRACK FRAME AND PIVOT SHAFT(COMPLETE ASSEMBLY ONLY)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT276651	1	Frame	(LEFT)
1	AT276652	1	Frame	(RIGHT)
2	-	1	Part 3	(COMPONENTS ON SEPARATE PAGE), (AT276630 NOT SERVICED)
3	AT276655	1	Cover	(LEFT)
3	AT276657	1	Cover	(RIGHT)
4	19M7872	8	Cap Screw	M12 X 25, (SUB FOR 19M7268)
5	AT275708	8	Washer	-
6	AT276519	1	Shaft	(PIVOT)
10	19M7889	8	Cap Screw	M24 X 80
11	24M7559	8	Washer	25 X 44 X 4 mm, (SUB FOR AT275997 )
12	LW9411510	1	Gusset	(KIT, RAIL & END GUSSETS) (NOT ILLUSTRATED)
13	LW9416825	1	Reinforcement Kit	(KIT, REAR GUSSETS) (NOT ILLUSTRATED)

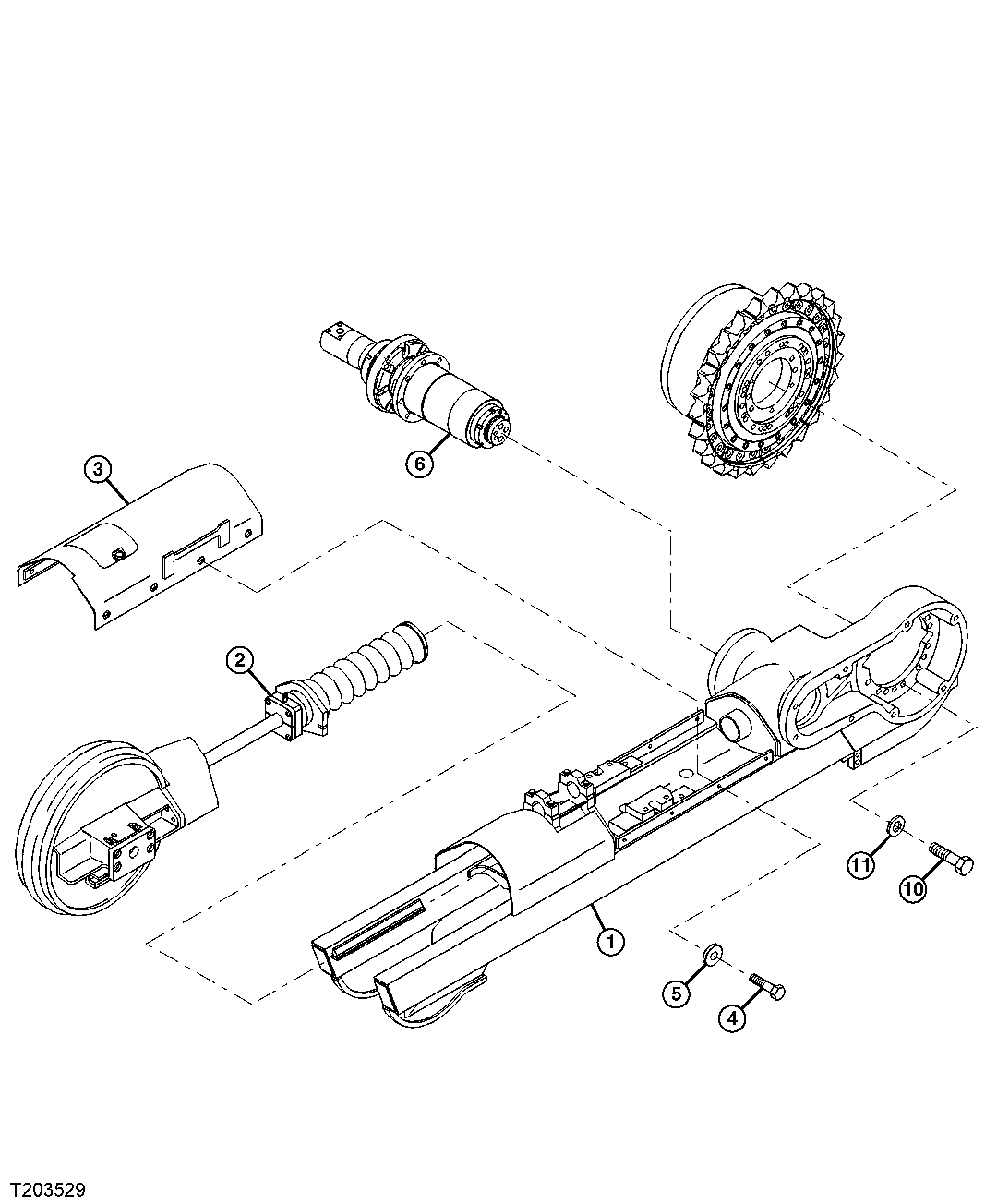

TRACK FRAME AND PIVOT SHAFT(COMPLETE ASSEMBLY ONLY)
