Открытый узел

THREE SHANK RIPPER

THREE SHANK RIPPER

THREE SHANK RIPPER

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

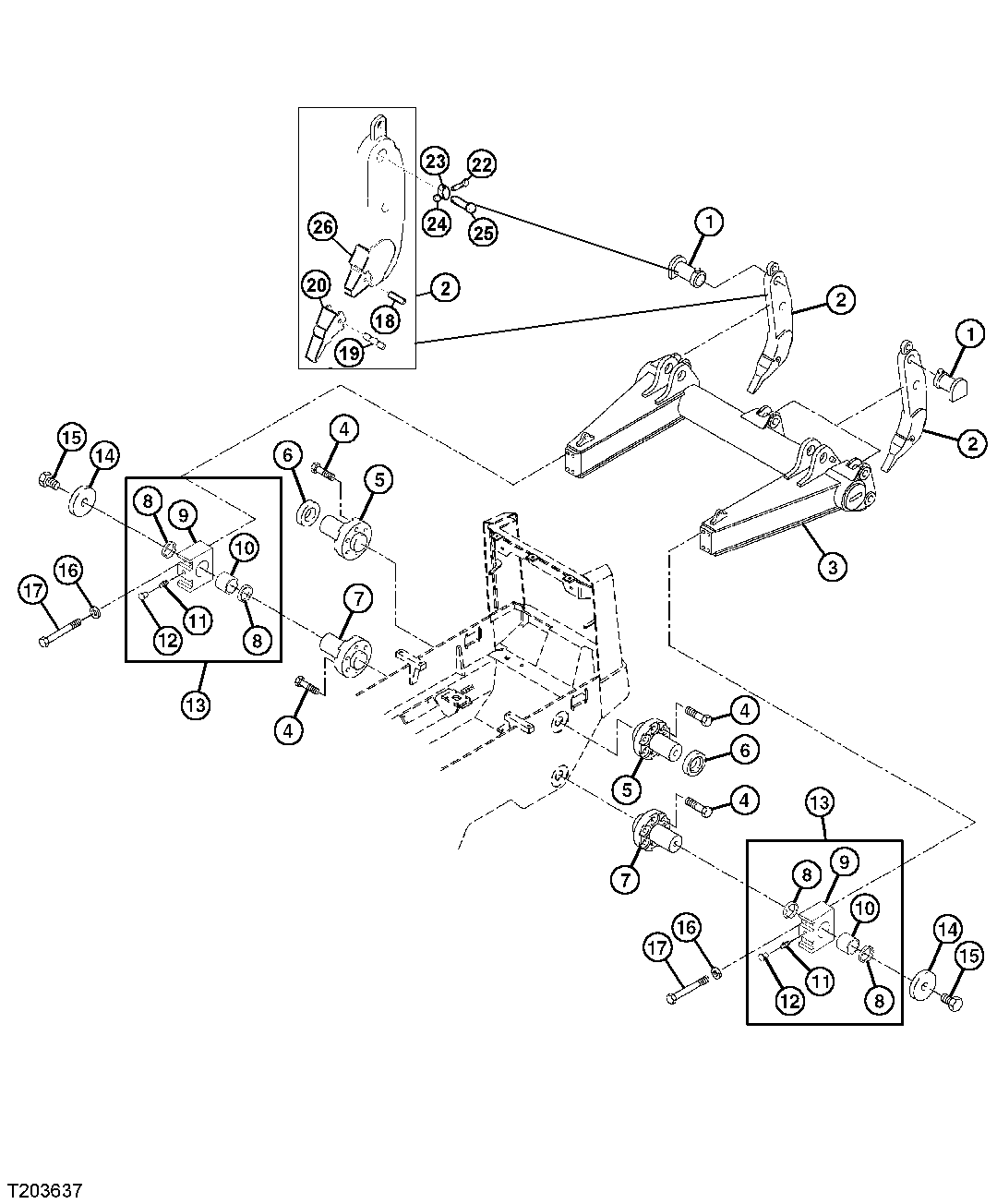

THREE SHANK RIPPER

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	6	Part 1	(SERVICE WITH COMPONENTS)
2	AT278624	3	Shank	-
3	AT278643	1	Toolbar	-
4	19M7888	24	Cap Screw	M24 X 60
5	AT278641	2	Shaft	(CYLINDER SUPPORT)
6	AT278649	2	Spacer	-
7	AT278642	2	Shaft	(TOOLBAR SUPPORT)
8	AT278605	4	Seal	-
9	-	2	Part 9	BLOCK, (ORDER AT278644 ) (SUB FOR AT278645)
10	AT278632	2	Bushing	-
11	AT219273	2	Lubrication Fitting	-
12	AT275211	2	Cap	-
13	AT278644	2	Support	-
14	AT278533	2	Retainer	-
15	AT278368	2	Cap Screw	M30 X 50
16	24M7559	8	Washer	25 X 44 X 4 mm, (SUB FOR AT275997 )
17	19M7734	8	Cap Screw	M24 X 220, M24 X 220
18	EX25RBG	6	Bushing	(SUB FOR PM25RB)
19	EX25RPG	6	Groove Pin	(SUB FOR PM25RP)
20	EX25R12	3	Tooth	(SUB FOR PM25R12HX)
22	19M8183	1	Cap Screw	M10 X 90
23	AT278621	1	Retainer	-
24	14M7517	1	Lock Nut	M10
25	AT199957	3	Pin	(RETAINING)
26	T25RNSEF	1	Ripper	(WELD-ON NOSE)
