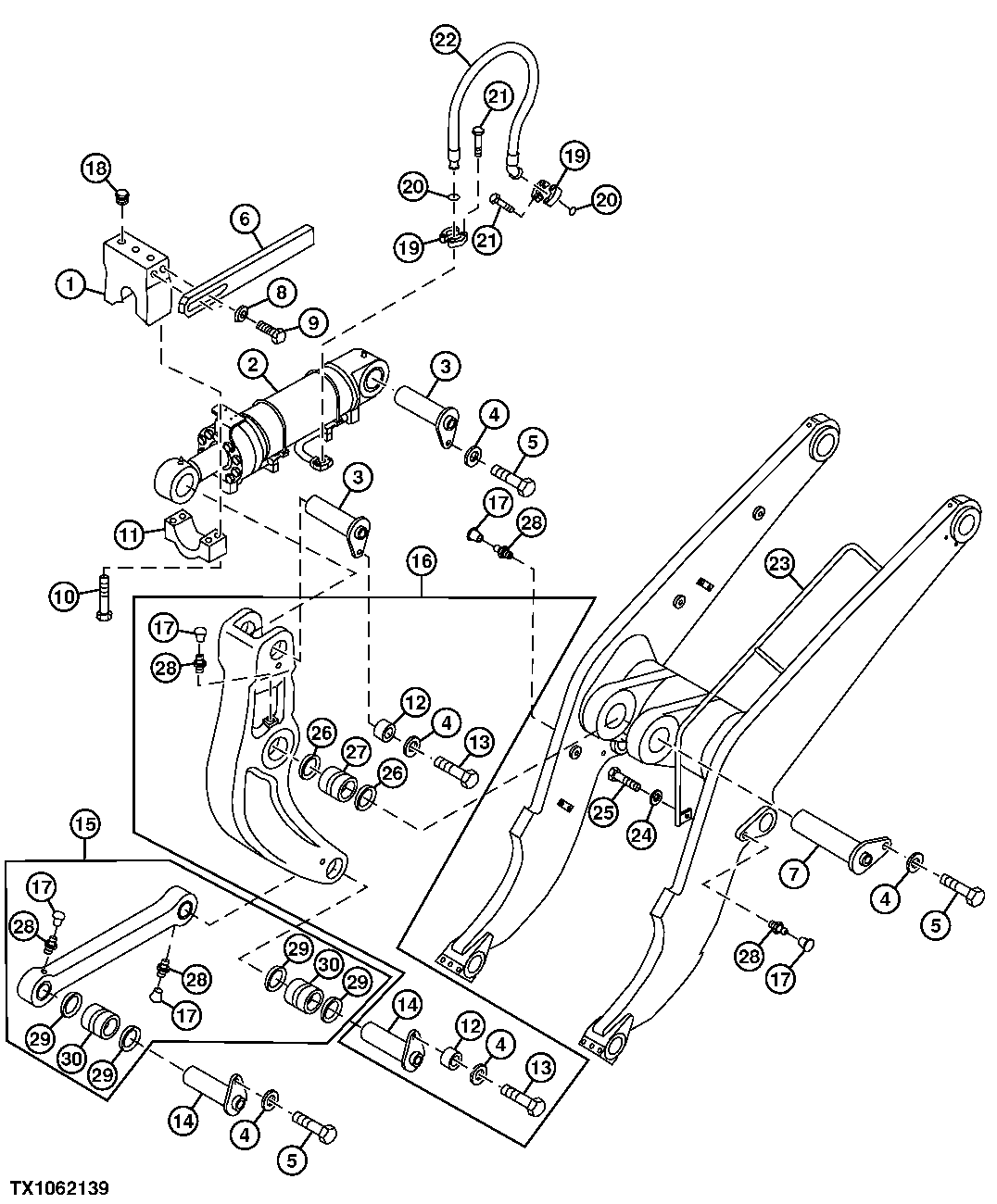

LOADER BUCKET CYLINDER, LINKAGE AND PINS

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT276567	1	Clamp	BUCKET POSITION GUIDE
2	AT276717	1	Hydraulic Cylinder	(BUCKET) COMPLETE
2	AT303783	1	Hydraulic Cylinder	-
3	AT276481	2	Pin Fastener	-
4	24H1380	5	Washer	11/16" X 1-3/4" X 0.194"
5	AT264638	3	Cap Screw	M16 X 20, (SUB FOR AT218440)
6	AT276680	1	Bar	(RETURN TO DIG)
7	AT276480	1	Pin Fastener	-
8	24H1380	2	Washer	11/16" X 1-3/4" X 0.194"
9	19M7409	2	Cap Screw	M16 X 50
10	19M8485	4	Cap Screw	M16 X 90
11	AT276568	1	Clamp	-
12	AT275225	2	Sleeve	(A)
13	19M7395	2	Cap Screw	(A) M16 X 40
14	AT276481	2	Pin Fastener	-
15	AT276565	1	Link	-
16	AT276490	1	Bellcrank	-
17	AT275211	3	Cap	-
18	AT274524	3	Plug	-
19	LW10286360	8	Flange	(SUB FOR AT218503, THIS APPLICATION)
20	LW10490781	4	O-Ring	(SUB FOR LW10290519 AND AT218851)
21	19M7493	16	Cap Screw	M12 X 40
22	AT276322	2	Hydraulic Hose	(INCLUDES (2) T78313)
23	AT276592	2	Handle	-
24	24M7240	6	Washer	13 X 25 X 3 mm
25	19M7872	6	Cap Screw	M12 X 25, (SUB FOR 19M7268)
26	AT276181	2	Seal	-
27	AT276576	1	Bushing	-
28	AT219273	3	Lubrication Fitting	-
29	AT274641	4	Seal	-
30	AT276407	2	Bushing	-
40	AT219273	4	Lubrication Fitting	-
41	AT275211	4	Cap	-

LOADER BUCKET CYLINDER, LINKAGE AND PINS
