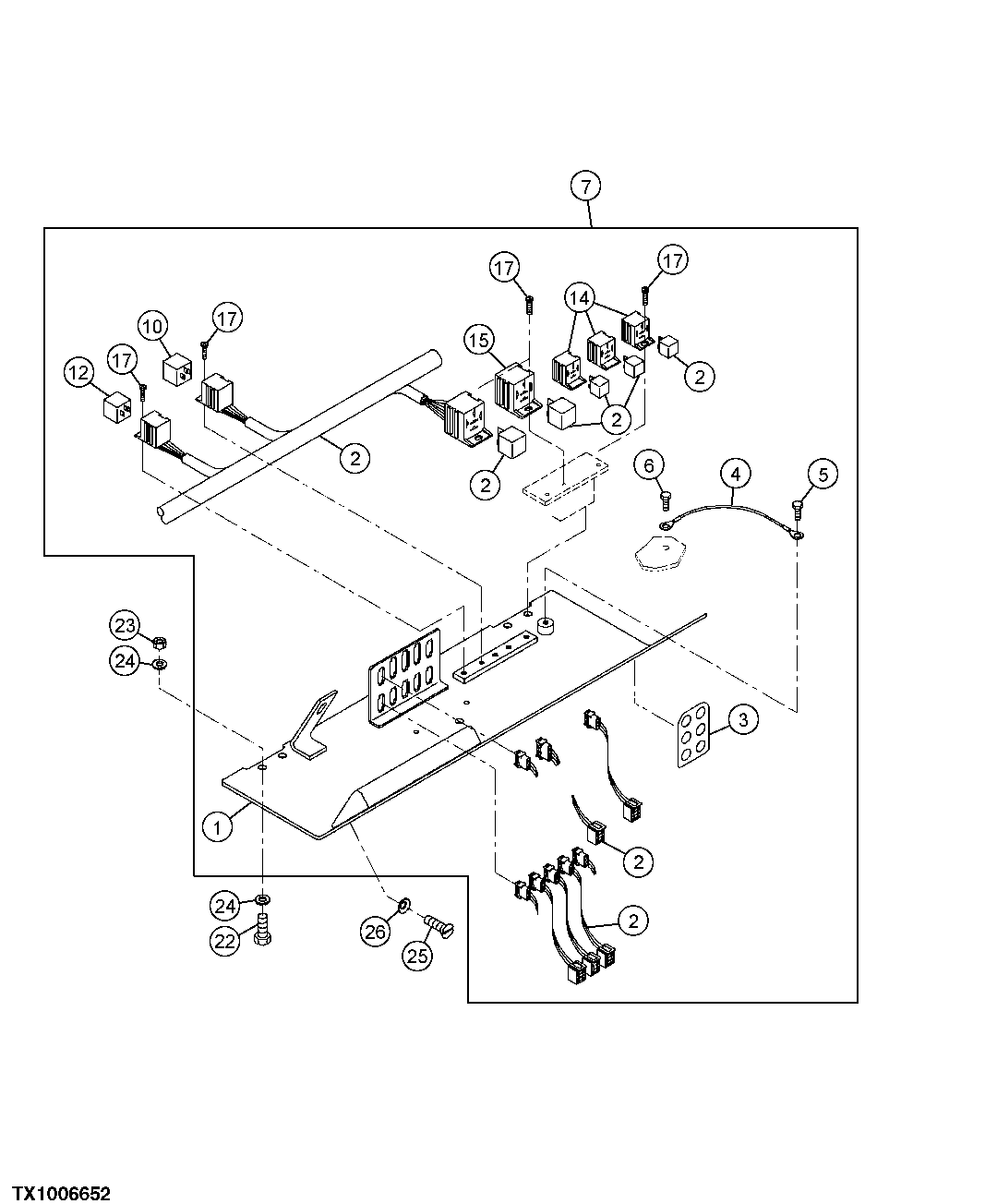

ELECTRICAL SYSTEM CAB OVERHEAD PANEL WIRING HARNESS (S.N. 006200-)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT275870	1	Panel	-
2	-	1	Part 2	ORDER LW9413877, AT266192 NLA
2	LW9413877	1	Wiring Harness	-
3	AT275680	1	Label	-
4	AT275552	1	Wiring Lead	-
5	19M8453	1	Cap Screw	M5 X 8, SUB FOR AT274187
6	19M7008	1	Cap Screw	M8 X 10
7	-	1	Part 8	Order Components, AT266116 NLA
7	LW9413930	1	Bracket	Order Components, NLA
10	AT322276	1	Relay	SUB FOR AT274418
12	AT274439	4	Relay	-
14	AT274420	1	Diode	COMBINATION
15	AT265617	1	Relay	-
17	21M7278	5	Screw	M5 X 10
22	AT274256	4	Screw	-
23	14M7166	4	Lock Nut	M8, SUB FOR AT265058
24	LW10289803	8	Washer	SUB FOR 24M7055, THIS APPLICATION
25	AT274224	4	Screw	-
26	AT274993	4	Washer	-

ELECTRICAL SYSTEM CAB OVERHEAD PANEL WIRING HARNESS (S.N. 006200-)
