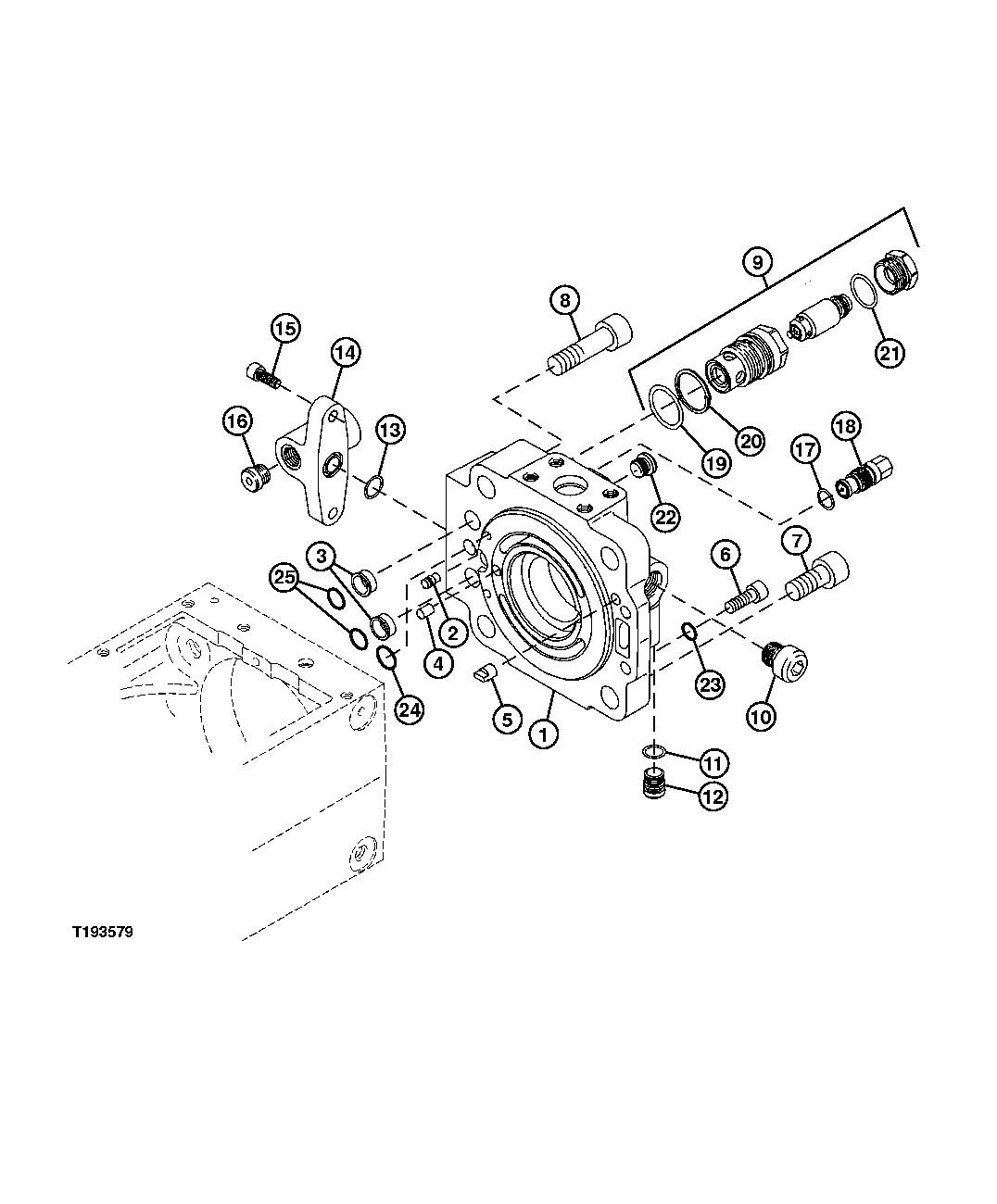

CONTROL BASE MOUNT, HYDROSTATIC PUMP COMPONENTS

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT266146	1	Cover	-
2	AT277045	2	Plug	-
3	AT266025	2	Bushing	-
4	AT277099	1	Pin	-
5	-	1	Part 5	( AT300580 NLA), (SUB AT277213)
5	AT277213	1	Pin Fastener	-
6	19M7660	2	Screw	M8 X 20
7	AT315449	2	Socket Head Screw	(SUB FOR AT266028 AND AT303149)
8	19M8208	2	Screw	M16 X 50
9	AT276100	2	Pressure Relief Valve	-
10	AT303151	1	Plug	(SUB FOR AT266030)
11	AT276158	1	O-Ring	-
12	AT266031	1	Plug	-
13	AT274543	1	O-Ring	-
14	AT274948	1	Flange	-
15	19M6584	2	Screw	M12 X 16
15	19M7761	2	Screw	M8 X 16
16	AT266032	1	Plug	-
17	AT274539	1	O-Ring	-
18	AT274975	1	Orifice	-
19	AT276159	1	O-Ring	-
20	AT276144	1	Back-Up Ring	-
21	AT265088	1	O-Ring	(SUB FOR AT274564)
22	AT277039	1	Pipe Plug	(INCLUDES AT320728)ONLY ON LEFT SIDE
22	AT320728	1	O-Ring	(NOT ILLUSTRATED)
23	-	1	Part 26	-
24	AT274763	1	Seal	-
25	AT274756	1	O-Ring	-

CONTROL BASE MOUNT, HYDROSTATIC PUMP COMPONENTS
