Auxiliary Hydraulic Junction Block And Hoses

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	LW10490784	4	O-Ring	SUB FOR LW10290520 AND AT274678
2	LW10286359	8	Flange Fitting	SUB FOR AT274302, THIS APPLICATION
3	19M7550	16	Cap Screw	M10 X 35
4	AT277157	1	Bolt	-
5	AT277161	1	Plate	-
6	XGE25SMEDCF	2	Fitting	SUB FOR AT218491
7	XGE20SMEDCF	4	Fitting	SUB FOR AT218490
8	AT278556	1	Junction Block	-
9	19M8166	2	Cap Screw	M10 X 110
10	AT301690	4	Hydraulic Hose	Fabricate, INCLUDES T59014 AND 51M7110
10	AT278446	4	Hydraulic Hose	Fabricate, INCLUDES T59014 AND 51M7110
11	AT279868	2	Half Clamp	SUB FOR AT278606
12	24M7095	1	Washer	8.400 X 15 X 1.600 mm, SUB FOR AT278590

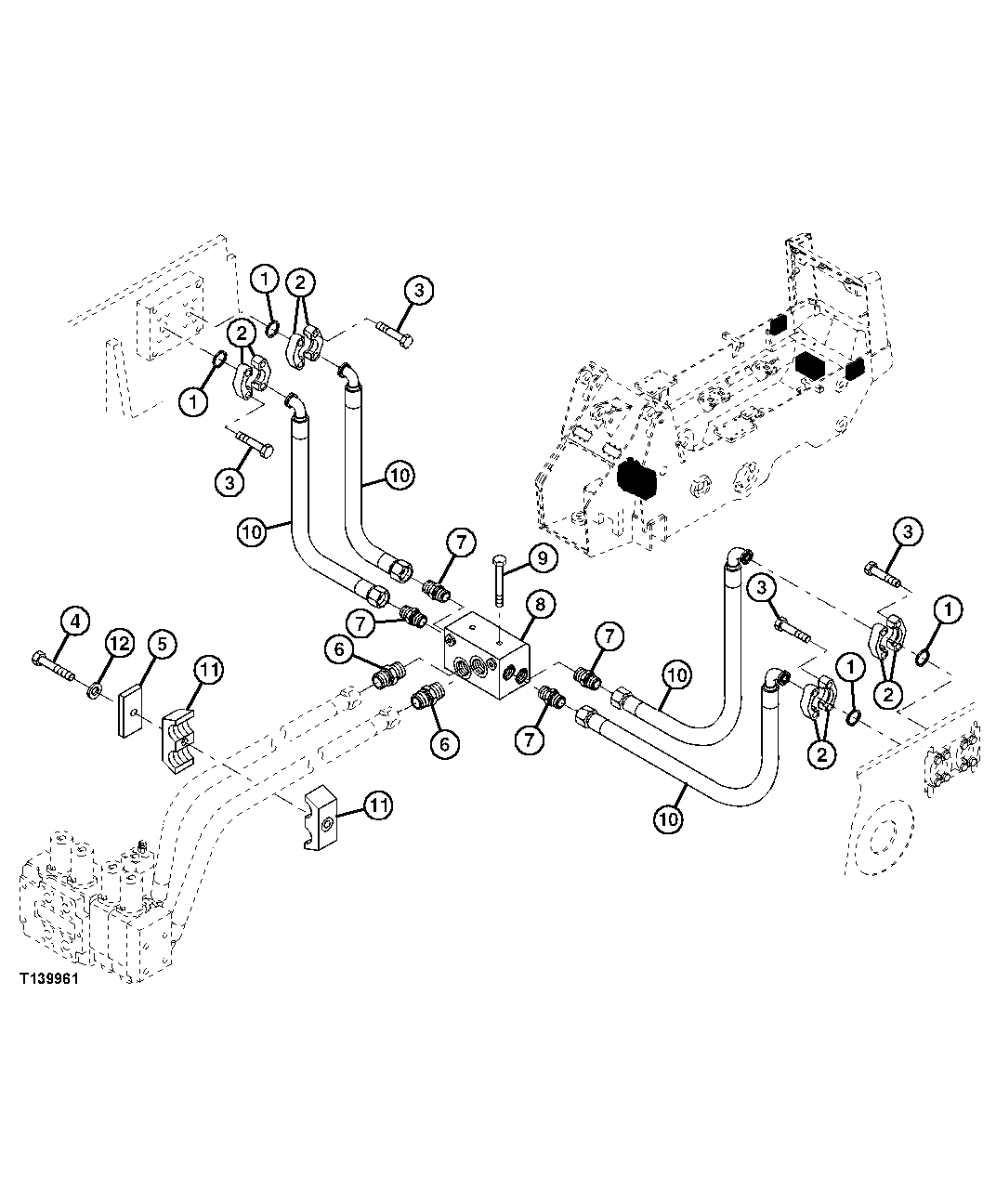

Auxiliary Hydraulic Junction Block And Hoses

Нет текстового описания
