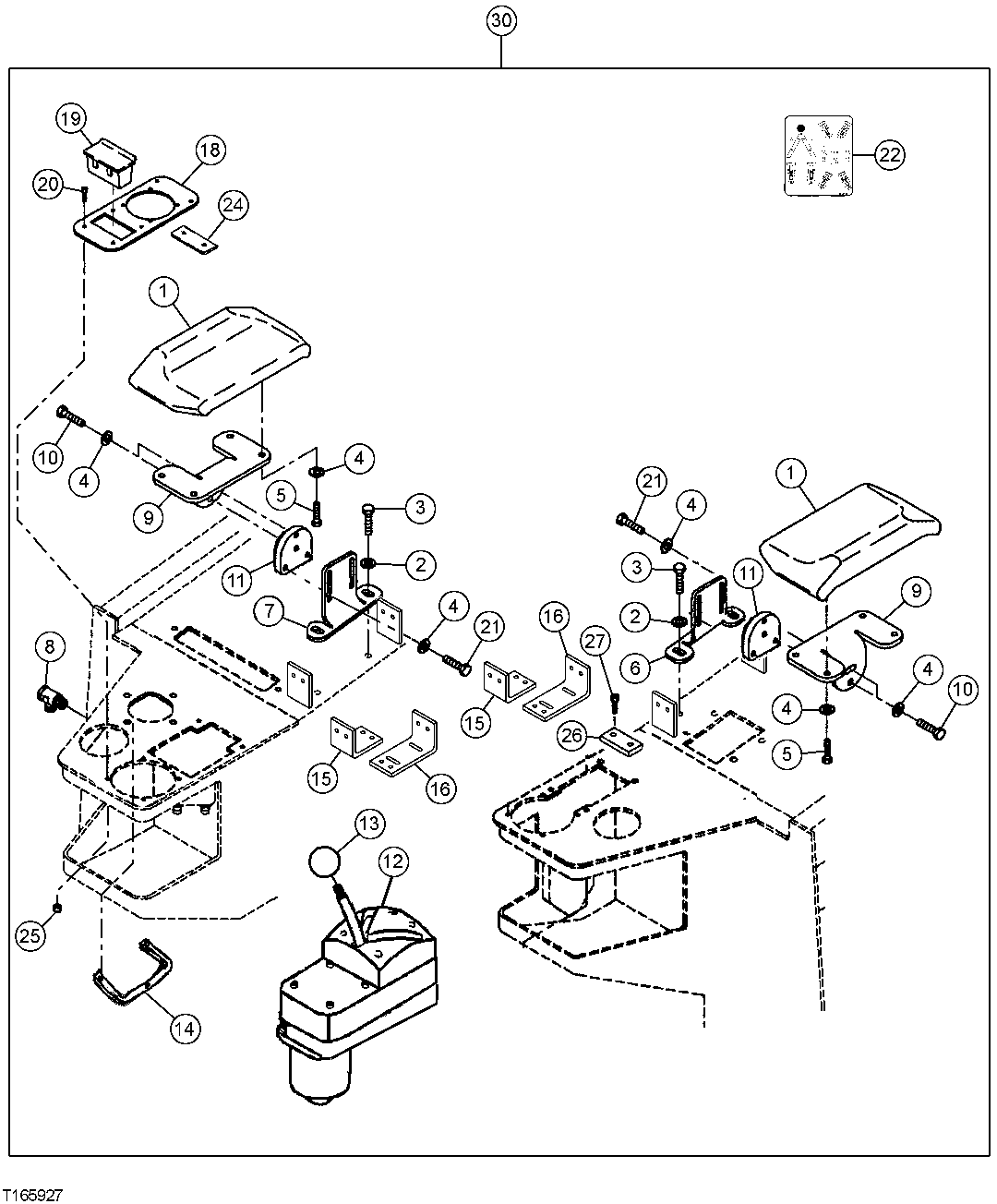

ARMREST AND BRACKETS, V-PATTERN CONTROLLER (S.N. -006199)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT264543	2	Armrest	-
2	24M7028	4	Washer	10.500 X 20 X 2 mm
3	19M7662	4	Cap Screw	M10 X 30, SUB FOR 19M7168
4	LW10289803	12	Washer	SUB FOR 24M7055, THIS APPLICATION
5	19M7932	8	Cap Screw	M8 X 16, SUB FOR 19M7162
6	AT264544	1	Bracket	-
7	AT264545	1	Bracket	-
8	AT278475	1	Elbow Fitting	-
9	AT265434	2	Bracket	-
10	19M7881	4	Screw	M8 X 20, SUB FOR 19M7139
11	AT302737	2	Plate	-
12	-	1	Part 12	ORDER AT311202, AT302736 NLA, FORWARD, NEUTRAL, REVERSE, FNR, V-PATTERN CONTROLLER, MUST ORDER COMPLETE NEW ASSEMBLY, COMPONENTS NOT AVAILABLE, SEE FOLLOWING PAGES
13	AT264540	1	Knob	-
14	AT265600	1	Strip	-
15	AT265598	1	Bracket	-
16	AT265597	1	Bracket	-
18	AT264541	1	Plate	-
19	AT264542	1	Ashtray	-
20	19M7768	6	Screw	M6 X 16
21	19M7932	4	Cap Screw	M8 X 16, SUB FOR 19M7162
22	AT302768	1	Label	-
24	AT265599	1	Strip	-
25	14M7274	6	Nut	M10
26	AT265602	1	Strip	-
27	19M9198	2	Screw	M6 X 12, SUB FOR AT304390 AND AT265603
30	-	1	Part 26	No Longer Available Order Components

ARMREST AND BRACKETS, V-PATTERN CONTROLLER (S.N. -006199)
