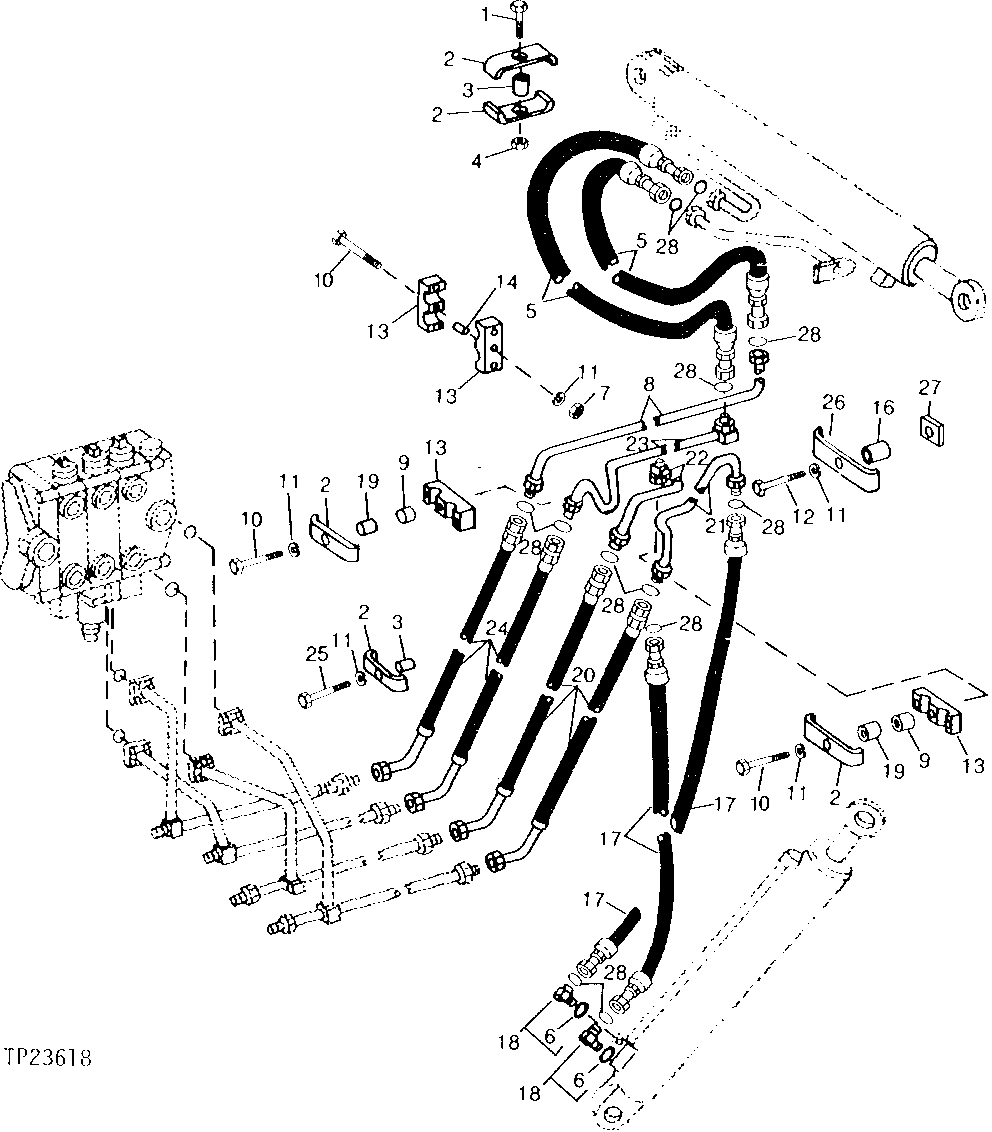

LEFT-HAND LOADER HYDRAULICS [03D13]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H3065	1	Cap Screw	3/8" X 2"
2	T27020	6	CLAMP	(2-TO TAPPED BARS ON LEFT SIDE OF FRAME WHICH HOLDS BOOM AND BUCKET CYLINDER TUBES) (2-TO LOWER LEFT SIDE TAPPED BOSSES OF FRAME WHICH HOLDS BOOM AND BUCKET CYLINDER HOSES) (1-TO TAPPED BARS ON LEFT SIDE OF FRAME)
3	28H2552	2	SPACER	0.546" X 0.840" X 1-1/8"
4	T16464	1	Lock Nut	-
5	AT79822	2	HYDRAULIC HOSE - FABRICATE	1-3/16" X 940 MM (37") X 1-3/16"
6	R29936	2	O-Ring	-
7	14H812	3	NUT	3/8"
8	AT79833	1	LINE	-
9	T50392	2	BUSHING	-
10	19H2815	2	Cap Screw	3/8" X 2-1/4", (TO TAPPED BARS ON LEFT SIDE OF FRAME WHICH HOLDS BOOM AND BUCKET CYLINDER TUBES)
11	24M7233	10	WASHER	10.700 X 21 X 2.500 MM
12	19H2732	1	Cap Screw	3/8" X 2-3/4"
13	T48167	4	CLAMP	(1 - BUCKET EXTENSION TUBES) (3 - TO TAPPED BARS)
14	T50392	1	BUSHING	(SUB FOR T48168, THIS APPLICATION) /TO RUBBER HALF CLAMPS/
15	-	1	Part 15	(SUB FOR T48169) (SUB T120017)
16	28H2547	2	Spacer	0.423" X 0.675" X 1"
17	AT79824	2	HYDRAULIC HOSE - FABRICATE	1-3/16" X 889 MM (35") X 1-3/16"
18	38H1052	2	Elbow Fitting	-
19	28H2497	2	Spacer	0.423" X 0.675" X 5/8"
20	AT79825	2	HYDRAULIC HOSE - FABRICATE	1-3/16" X 762 MM (30") X 1-3/16"
21	AT79840	1	LINE	-
22	AT79830	1	LINE	-
23	AT79831	1	OIL LINE	-
24	AT79841	2	HYDRAULIC HOSE - FABRICATE	1-3/16" X 803 MM (31-1/2") X 1-3/16"
25	19H3065	1	Cap Screw	3/8" X 2"
26	T32707	1	CLAMP	(SUB FOR T27022, THIS APPLICATION)
27	T43358	1	Strap	-
28	T77858	12	O-Ring	-
