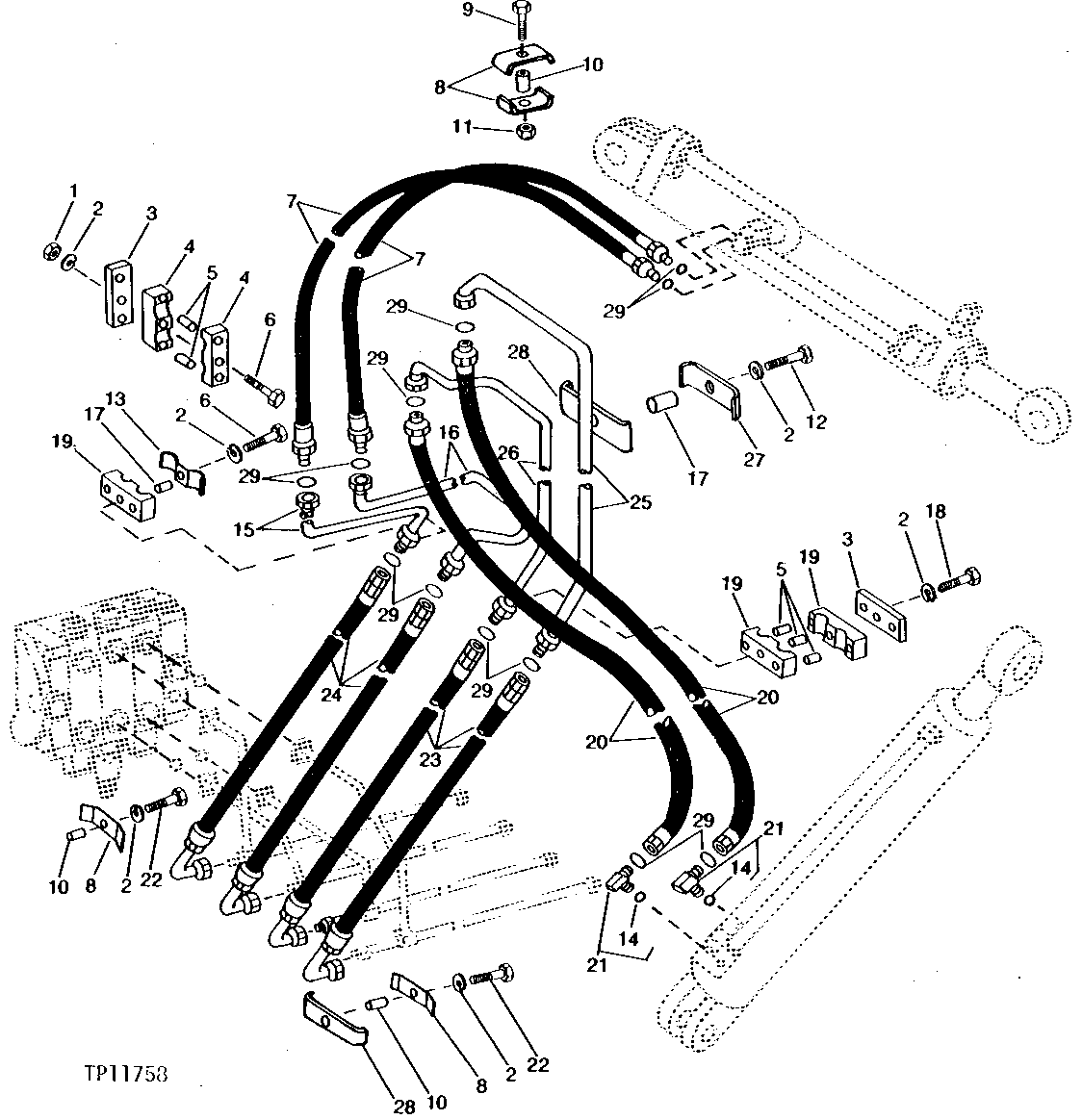

RIGHT-HAND LOADER HYDRAULICS (SERIAL NO. 714981- ) [03E09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H812	2	NUT	3/8"
2	12H304	10	Lock Washer	3/8"
3	T120017	2	STRAP	(SUB FOR T48169)
4	T61335	2	CLAMP	-
5	T48168	5	BUSHING	-
6	19H2458	2	Cap Screw	3/8" X 3"
7	AT79822	2	HYDRAULIC HOSE - FABRICATE	1-3/16" X 940 MM (37") X 1-3/16"
8	T27020	4	CLAMP	-
9	19H3131	1	Cap Screw	5/16" X 2"
10	28H2552	3	SPACER	1/2" X 1-1/4"
11	T16464	1	Lock Nut	-
12	19H3065	1	Cap Screw	3/8" X 2"
13	U46219	1	Hose Clamp	-
14	R29936	2	O-Ring	-
15	AT79832	1	LINE	-
16	AT79829	1	OIL LINE	-
17	T50392	2	BUSHING	-
18	19H2553	3	Cap Screw	3/8" X 2-5/8"
19	T48167	3	CLAMP	-
20	AT79824	2	HYDRAULIC HOSE - FABRICATE	1-3/16" X 889 MM (35") X 1-3/16"
21	38H1052	2	Elbow Fitting	-
22	19H3217	2	Cap Screw	3/8" X 1-3/4"
23	AT79825	2	HYDRAULIC HOSE - FABRICATE	1-3/16" X 762 MM (30") X 1-3/16"
24	AT79841	2	HYDRAULIC HOSE - FABRICATE	1-3/16" X 803 MM (31-1/2") X 1-3/16"
25	AT79827	1	LINE	-
26	AT79828	1	LINE	-
27	T29853	2	CLAMP	-
28	T29853	2	CLAMP	-
29	T77858	12	O-Ring	-

RIGHT-HAND LOADER HYDRAULICS (SERIAL NO. 714981- ) [03E09]

Нет текстового описания
