Открытый узел

REPLACEMENT LIFT CYLINDER [03C24]

REPLACEMENT LIFT CYLINDER [03C24]

REPLACEMENT LIFT CYLINDER [03C24]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

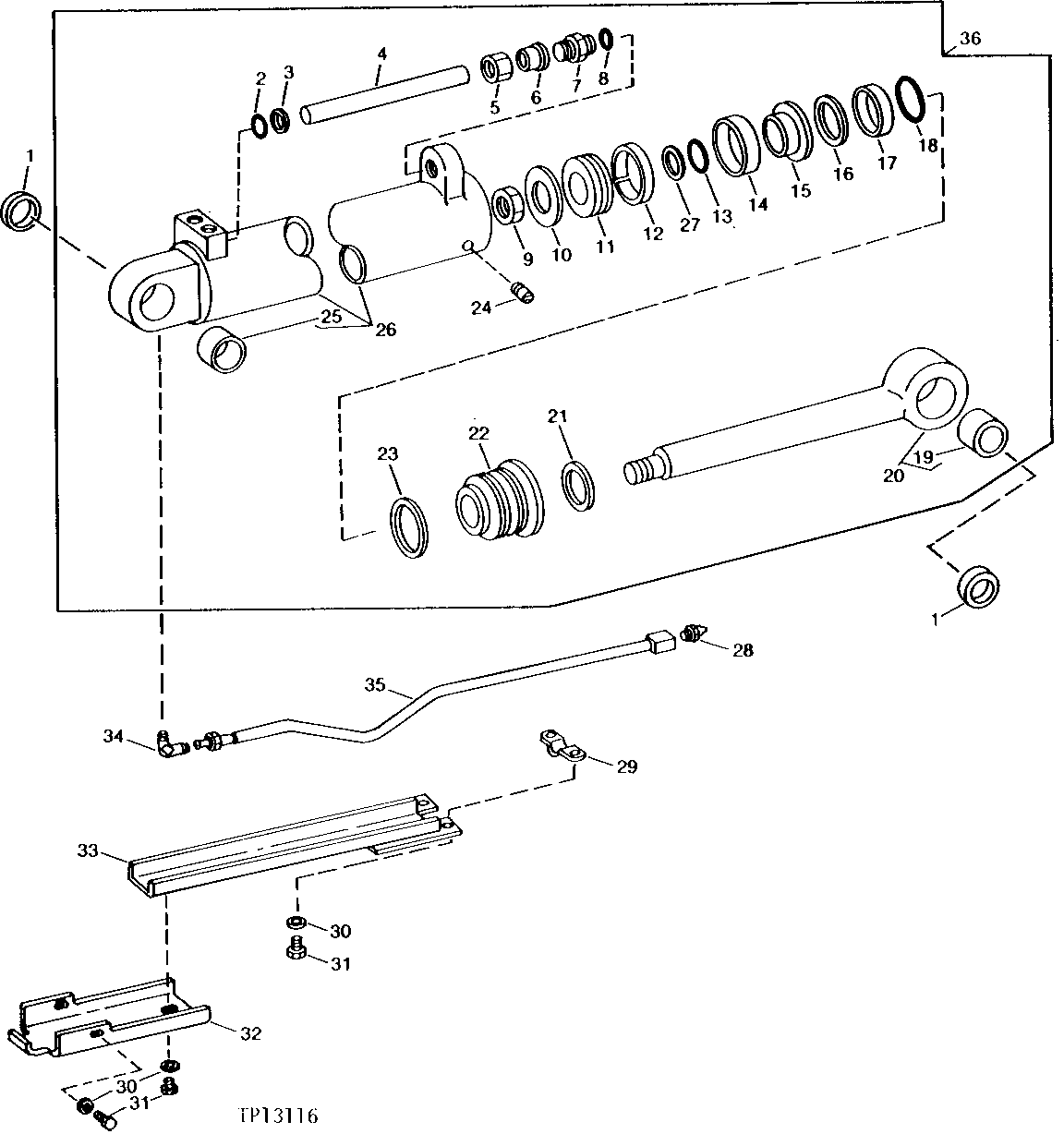

REPLACEMENT LIFT CYLINDER [03C24]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U45230	4	SEAL	(SUB FOR T48357)
2	A4730R	1	O-Ring	-
3	H63913	1	BACK-UP RING	-
4	T48358	1	TUBE	-
5	T34874	1	Fitting	-
6	T34875	1	Fitting	-
7	T26767	1	Fitting	-
8	R29936	1	O-Ring	-
9	U43399	1	Lock Nut	-
10	R68346	1	WASHER	-
11	R68345	1	PISTON	-
12	T42985	1	WEAR RING	(K1)
13	P50631	2	O-Ring	(K2)
14	RE11920	1	SEAL	(K1)
15	R82101	1	PISTON	-
16	T48355	1	SEAL	(K2)
16	AH156618	1	SEAL	(USE WITH H152400)
17	T48354	1	PISTON RING	(K2)
18	T38485	1	O-Ring	(K1)
19	T48353	1	Bushing	-
20	AT57393	1	HYDRAULIC CYLINDER ROD	-
21	T46639	1	Seal	(K2)
21	AH156617	1	SEAL	-
22	-	1	Part 24	( R80958 NO LONGER USED) (SUB H152400)
22	H152400	1	GUIDE	(ALSO ORDER AH156616 FOR 1ST TIME USE)
23	R78818	1	Back-Up Ring	(K1)
24	22H842	1	SET SCREW	1/4" X 5/16"
25	T48350	1	BUSHING	-
26	AR89004	1	HYDRAULIC CYLINDER BARREL	-
27	R78393	2	Back-Up Ring	-
28	JD7759	1	Lubrication Fitting	1/8", STRAIGHT
29	T51136	1	CLAMP	-
30	R57696	5	Washer	-
31	19H2284	5	Cap Screw	3/8" X 7/8"
32	T51137	1	SHIELD	-
33	AT56469	1	SHIELD	-
34	T28850	1	Elbow Fitting	-
35	AT49676	1	LINE	-
36	RE20840	1	CYLINDER	-
