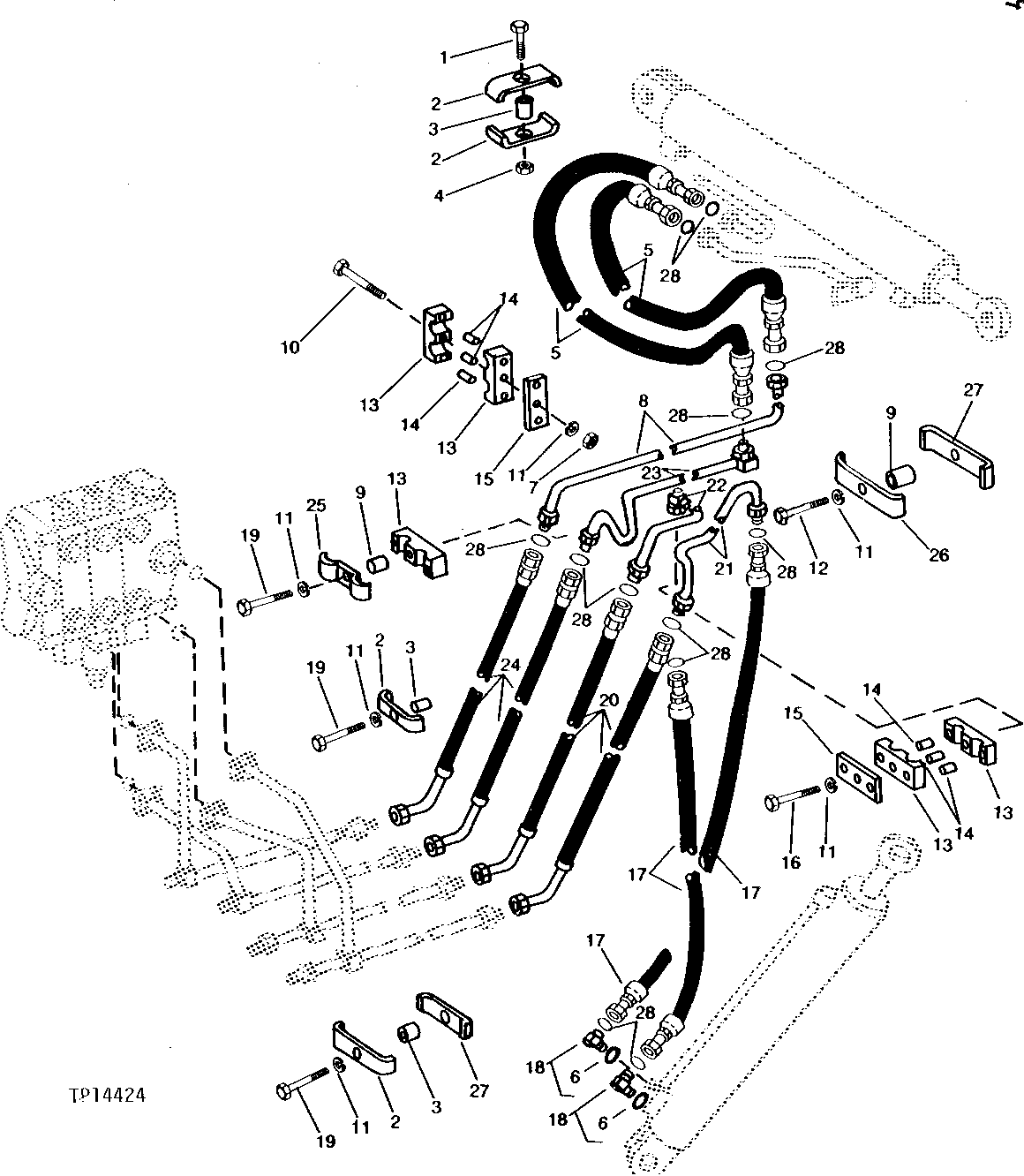

LEFT-HAND LOADER HYDRAULICS (SERIAL NO. 714981- ) [03E05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H3131	1	Cap Screw	5/16" X 2"
2	T27020	4	CLAMP	-
3	28H2552	3	SPACER	1/2" X 1-1/4"
4	T16464	1	Lock Nut	-
5	AT79822	2	HYDRAULIC HOSE - FABRICATE	1-3/16" X 940 MM (37") X 1-3/16"
6	R29936	2	O-Ring	-
7	14H812	3	NUT	3/8"
8	AT79833	1	LINE	-
9	T50392	2	BUSHING	-
10	19H2458	3	Cap Screw	3/8" X 3"
11	12H304	10	Lock Washer	3/8"
12	19H3065	1	Cap Screw	3/8" X 2"
13	T48167	5	CLAMP	-
14	T48168	6	BUSHING	-
15	T120017	2	STRAP	(SUB FOR T48169)
16	19H2553	3	Cap Screw	3/8" X 2-5/8"
17	AT79824	2	HYDRAULIC HOSE - FABRICATE	1-3/16" X 889 MM (35") X 1-3/16"
18	38H1052	2	Elbow Fitting	-
19	19H3217	3	Cap Screw	3/8" X 1-3/4"
20	AT79825	2	HYDRAULIC HOSE - FABRICATE	1-3/16" X 762 MM (30") X 1-3/16"
21	AT79840	1	LINE	-
22	AT79830	1	LINE	-
23	AT79831	1	OIL LINE	-
24	AT79841	2	HYDRAULIC HOSE - FABRICATE	1-3/16" X 803 MM (31-1/2") X 1-3/16"
25	U46219	1	Hose Clamp	-
26	T27022	1	Clamp	-
27	T29853	2	CLAMP	-
28	T77858	12	O-Ring	-

LEFT-HAND LOADER HYDRAULICS (SERIAL NO. 714981- ) [03E05]
