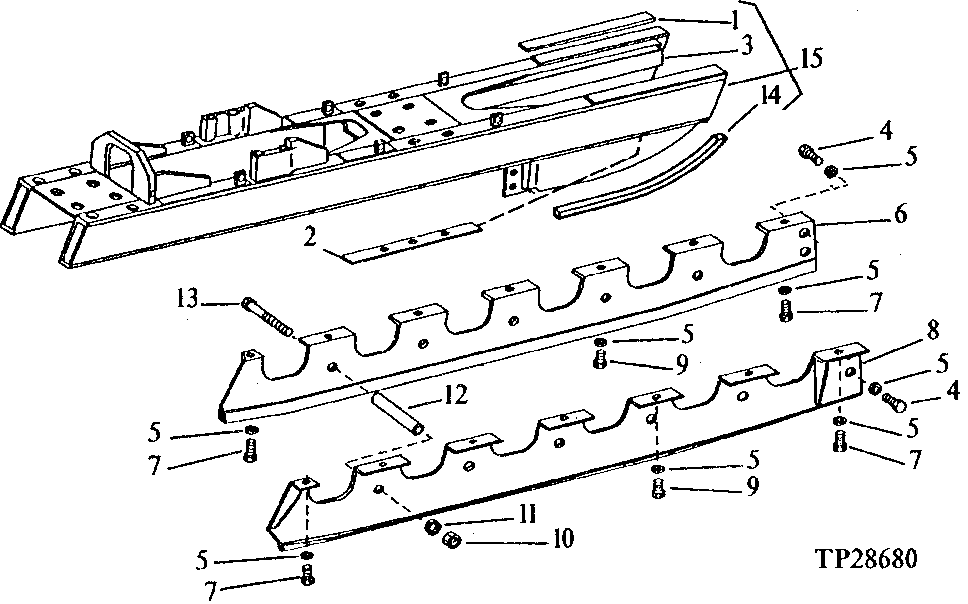

TRACK FRAME AND ROCK GUARDS (SERIAL NO. -296332) [01B03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T49313	2	REINFORCEMENT	UPPER WEAR (REFERENCE 755B TECH MANUAL)
2	T49314	2	STRAP	(SUB T78946 AND T78950) (REFERENCE 755B TECH MANUAL)
3	T80312	2	BAR	(SUB FOR T54493 AND T78945) (REFERENCE 755B TECH MANUAL)
4	19H1833	4	Cap Screw	5/8" X 1-1/4"
5	T497T	14	WASHER	-
6	AT47986	2	GUARD	L.H. (SUB AT58886)
7	19H2706	4	Cap Screw	5/8" X 2"
8	AT47985	2	GUARD	R.H. (SUB AT58885)
9	19H2994	10	Cap Screw	HS, SAE 8, 5/8" X 1-1/2"
10	14H794	5	Nut	3/4"
11	12H236	5	Lock Washer	3/4"
12	T58787	5	BUSHING	22.225 X 31.750 X 245.491 MM (7/8" X 1-1/4" X 9.665") (SUB FOR T49361)
13	08H4108	5	BOLT	3/4" X 11-1/2"
14	T49308	1	SHIELD	IDLER WEAR
15	AT67413	2	FRAME	(SUB FOR AT52457) (SUB AT124135 AND (2) AT78588)

TRACK FRAME AND ROCK GUARDS (SERIAL NO. -296332) [01B03]
