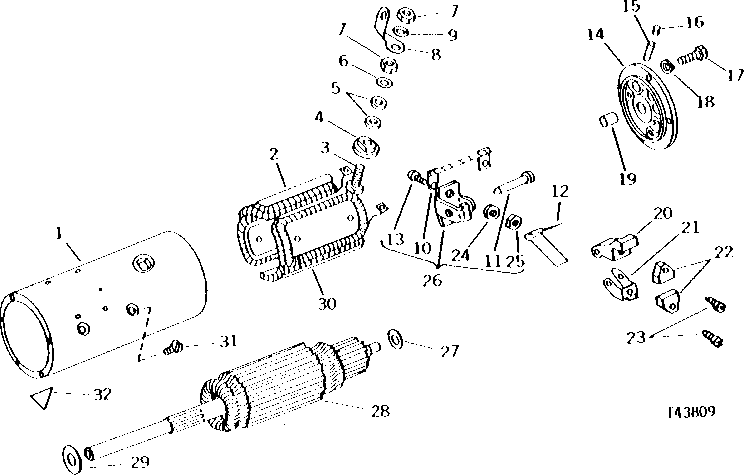

STARTING MOTOR ARMATURE, MAIN FRAME, COIL, AND END FRAME (DELCO-REMY NO. 1113445) [01J15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	(SUB AR72308)
2	AR75904	1	FIELD WINDING COIL	-
3	R11146	1	SCREW	-
4	AR40171	1	GROMMET	-
5	R11011	2	WASHER	INSULATING
6	811912	2	WASHER	-
7	14H826	2	Nut	1/2"
8	R11135	1	BRACKET	-
9	12H301	1	Lock Washer	1/2"
10	AR11001	2	WIRING LEAD	BRUSH, GROUND
11	R61933	2	PIN FASTENER	BRUSH, PACKAGE
12	R11209	2	SPRING	BRUSH
13	T18098	2	SCREW	-
14	AR75905	1	FRAME	COMMUTATOR END
15	R61934	1	WICK	COMMUTATOR END
16	15H566	1	PIPE PLUG	1/8", SLOTTED
17	19H3005	4	Cap Screw	1/4" X 1"
18	12H302	4	Lock Washer	1/4"
19	R61932	1	BUSHING	COMMUTATOR END
20	R11290	2	CARBON BRUSH HOLDER	BRUSH
21	T738T	2	HOLDER	BRUSH, GROUND
22	R11208	4	BRUSH	-
23	37H78	4	SCREW	0.164" X 3/4", DRIVE
24	12H246	2	LOCK WASHER	0.190"
25	14H778	2	Nut	0.190"
26	AR75908	2	KIT	-
27	R11096	1	WASHER	-
28	AR75903	1	ARMATURE	-
29	R11018	1	WASHER	-
30	R11003	4	SHOE	-
31	21H1280	4	SCREW	3/8" X 3/4"
32	R11253	2	INSULATOR	-
..	AR72308	1	STARTER MOTOR	(24-VOLT)

STARTING MOTOR ARMATURE, MAIN FRAME, COIL, AND END FRAME (DELCO-REMY NO. 1113445) [01J15]
