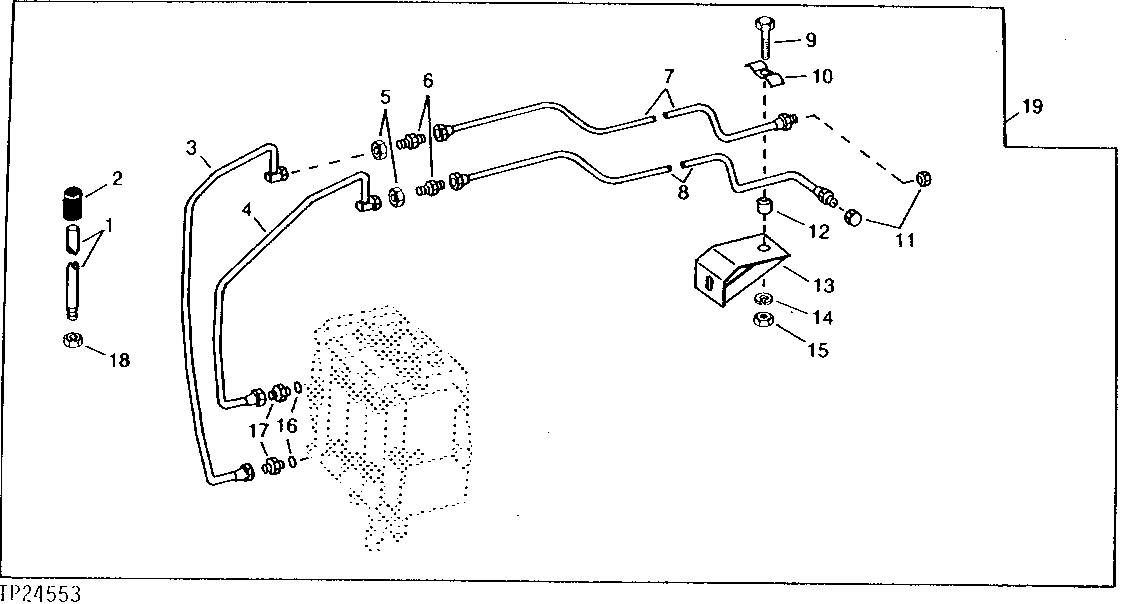

RIPPER HYDRAULIC LINES (WITHOUT DOUBLE SELECTOR VALVE) [03E21]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T120386	1	ROD	(SUB FOR T48087) (ALSO ORDER T37058)
2	T37058	1	GRIP	(SUB FOR AP17808, THIS APPLICATION)
2	-	1	Part 3	(TO HOLD GRIP ON AUXILIARY LEVER)
3	AT48532	1	TUBE	-
4	AT48531	1	TUBE	-
5	R27390	2	Nut	-
6	R47876	1	Fitting	(SUB FOR T49839)
7	AT48524	1	TUBE	OUTER
8	AT48523	1	TUBE	INNER
9	19H3385	1	Cap Screw	1/2" X 1-1/8"
9	19H3065	1	Cap Screw	3/8" X 2"
10	U13055	1	CLAMP	-
10	T38967	1	CLAMP	-
11	T29439	2	Fitting	(SUB FOR T49843)
12	28H1521	1	Spacer	3/8" X 9/16"
13	AT48525	1	BRACKET	-
14	12H304	1	Lock Washer	3/8"
15	14H812	1	NUT	3/8"
15	T11234	1	Lock Nut	-
16	R29936	2	O-Ring	-
17	T27603	2	Fitting	-
18	14H821	1	Nut	5/8"
19	-	1	Part 23	(AT48519 NO LONGER AVAILABLE FURNISH COMPONENT PARTS)

RIPPER HYDRAULIC LINES (WITHOUT DOUBLE SELECTOR VALVE) [03E21]

Нет текстового описания
