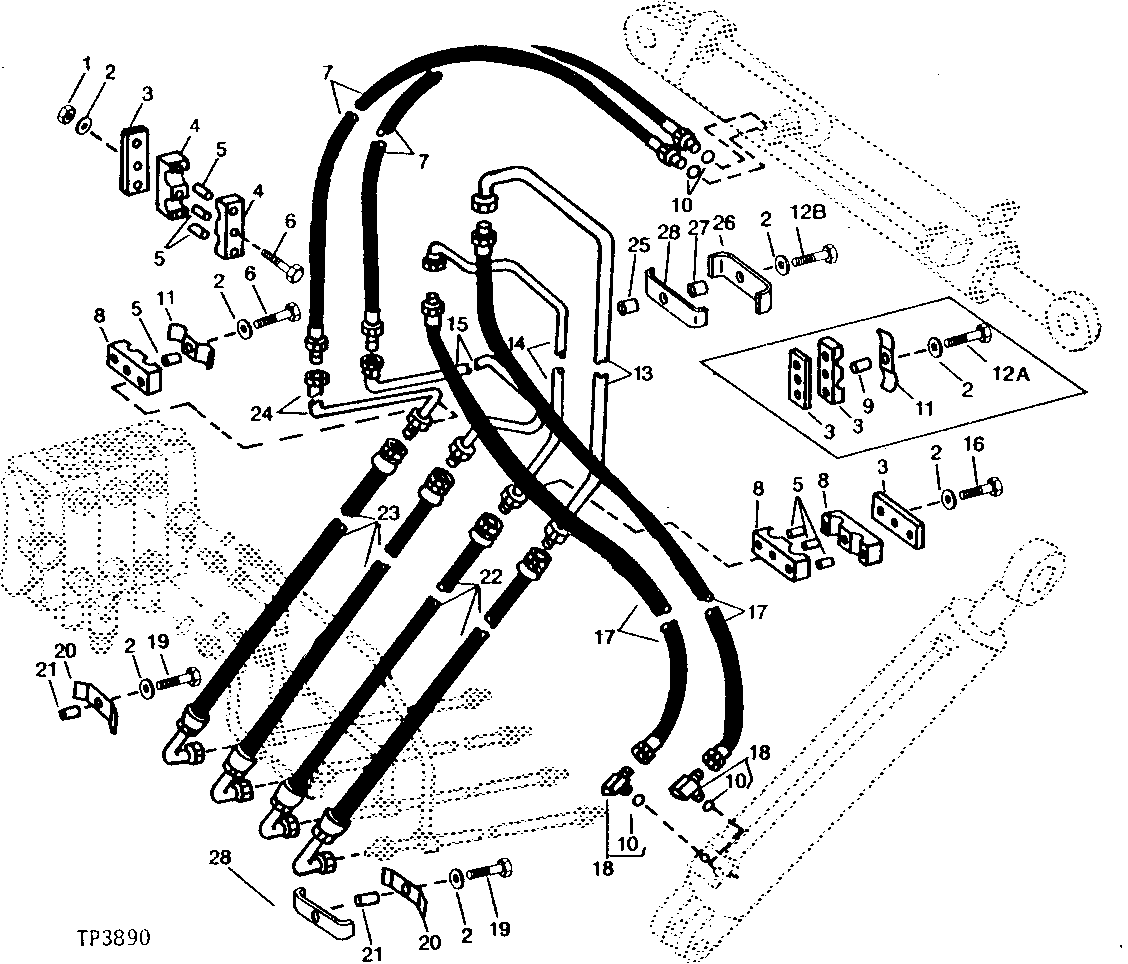

RIGHT-HAND LOADER HYDRAULICS (SERIAL NO. 325567- ) [03E06]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H812	2	NUT	3/8"
2	12H304	2	Lock Washer	3/8"
3	T48169	3	STRAP	-
3	T120017	2	STRAP	(SUB FOR T48169)
4	T61335	2	CLAMP	-
5	T48168	6	BUSHING	-
6	19H2458	2	Cap Screw	3/8" X 3"
7	AT62058	2	HYDRAULIC HOSE - FABRICATE	1-5/16" X 949 MM (37-1/4") X 1-5/16"
8	T48167	4	CLAMP	-
8	T48167	3	CLAMP	-
9	T50392	2	BUSHING	-
9	T50392	1	BUSHING	-
10	R29936	4	O-Ring	-
11	U46219	2	Hose Clamp	-
11	U46219	1	Hose Clamp	-
13	AT62068	1	TUBE	-
14	AT62069	1	TUBE	-
15	AT62070	1	TUBE	-
16	19H2553	1	Cap Screw	3/8" X 2-5/8"
17	AT62059	2	HYDRAULIC HOSE - FABRICATE	914 MM (1-5/16" X 36")
18	X2503-16-16	2	ELBOW FITTING	(SUB FOR AU42832) 90°
19	19H3217	2	Cap Screw	3/8" X 1-3/4"
20	T27020	2	CLAMP	-
21	28H2552	2	SPACER	PIPE, 1/2" X 1-1/4"
22	AT62060	2	HYDRAULIC HOSE - FABRICATE	-
23	AT62061	2	HYDRAULIC HOSE	1-5/16" X 813 MM (32") X 1-5/16"
23	AT66981	2	HYDRAULIC HOSE	1-5/16" X 813 MM (32") X 1-5/16"
24	AT62074	1	TUBE	-
25	28H2481	2	Spacer	PIPE, 3/8" X 1/2"
26	T27022	1	Clamp	-
27	28H2547	1	Spacer	PIPE, 3/8" X 1"
28	T29853	2	CLAMP	-
12A	19H3065	1	Cap Screw	3/8" X 2"
12B	19H2732	1	Cap Screw	3/8" X 2-3/4"

RIGHT-HAND LOADER HYDRAULICS (SERIAL NO. 325567- ) [03E06]
