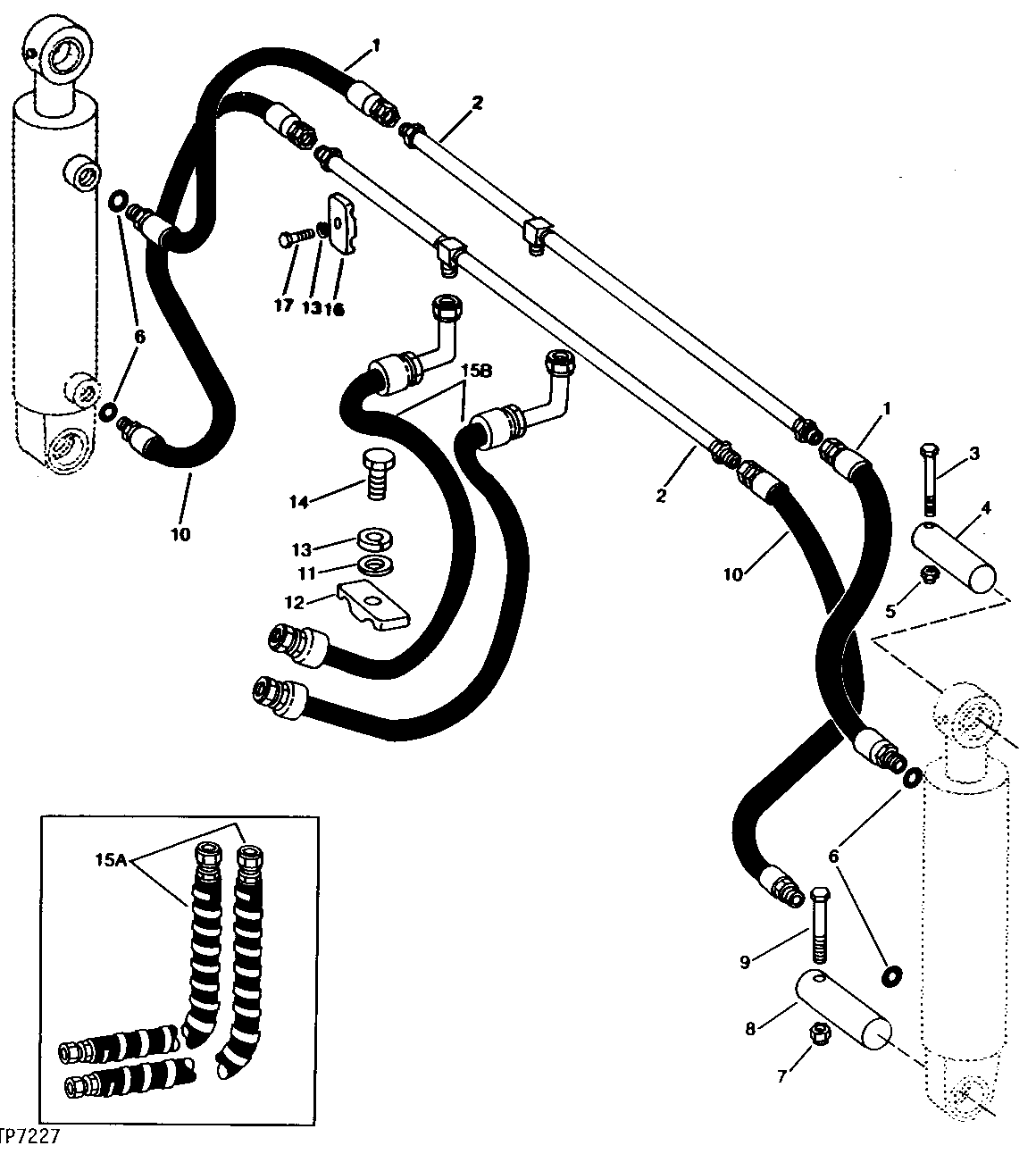

MULTI-PURPOSE BUCKET CYLINDER, HOSES AND PINS (USE WITH AT53293 BUCKET) [03D04]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT48760	2	HYDRAULIC HOSE - FABRICATE	483 MM LONG (7/8" X 19")
2	AT48761	2	LINE	-
3	19H3175	2	Cap Screw	3/8" X 3-5/8"
4	U13484	2	PIN FASTENER	-
5	T11234	2	Lock Nut	-
6	R26906	4	O-Ring	-
7	BP12214	2	Lock Nut	-
8	T43473	2	PIN FASTENER	-
9	19H1868	2	CAP SCREW	1/2" X 3-3/4"
10	AT65859	2	HYDRAULIC HOSE - FABRICATE	496 MM LONG (7/8" X 20") (SUB FOR AT43520)
11	24H1308	1	Washer	13/32" X 1" X 0.134"
12	T52978	1	Clamp	(SUB FOR M1369T, THIS APPLICATION) (USE WITH AT56294)
12	T52978	1	Clamp	(USE WITH AT72107) (SUB FOR T49031)
13	12H304	5	Lock Washer	3/8"
14	19H3065	1	Cap Screw	3/8" X 2"
16	T38967	4	CLAMP	-
17	19H3385	4	Cap Screw	1/2" X 1-1/8"
..	AT53293	1	MULTI-PURPOSE BUCKET	1.3 M3 (1-3/4 CU. YD.) (SUB AT80433)
15A	AT56294	2	HYDRAULIC HOSE	PRESSURE, 1 524 MM LONG (1-1/16" X 60") (SUB FOR AT50869) (SUB AT72107)
15B	AT72107	2	HYDRAULIC HOSE - FABRICATE	-

MULTI-PURPOSE BUCKET CYLINDER, HOSES AND PINS (USE WITH AT53293 BUCKET) [03D04]
